축전지 셀 감시 및 진단 시스템 (Battery Cell Monitoring System)


□ 센티넬 2 [모델명 : SENTINEL2-2V, 2-6V, 2-12V]
■ 셀(1.2V,2V), 블록(6V,12V)에 1개씩 설치
■ 1개 S-Bus 케이블로 254셀까지 종속연결
■ Bus컨버터 또는 LAN컨버터를 사용하면 주장치 없이, 타 시스템과
   데이터 연계.
■ 기술규격 - 종류 : 3타입 LV(1.2∼2.0V),MV(4V),HV(6 & 12V)
- 전압정확도 : ±0.25% (@2.3V)
- 온도 정확도 : ±0.5℃(센서 내장)
- 임피던스 정확도 : ±2% (재현성)
- S-Bus 통신속도 : 19,200 bps
- 절연 : 5,000V
- 중량: 35g, 크기: 64*50*25mm

□ 센티넬 3 [모델명 : SENTINEL3 ]
■ 셀 (0.9V ~ 16V)에 1개씩 설치(외부 센서 채택)
■ 1개 S-Bus 컨버터에 254셀까지 종속연결
■ 온도센서는 외부(축전지 -)에 부착
■ Din-Rail 장착 또는 양면 테입 부착방식




     [Sentinel 2]



[ Sentinel 3 ]

 ■ 주장치 (Micro guard) [ 모델명 : MG-01 ]
  ■ 각 축전지 셀에 대한 측정값 저장 및 표시
■ 측정 케이블을 Bus/Ring의 2중화 구성.
■ MODBUS 프로토콜로 타 시스템과 연계.
■ 게이트웨이는 UPS, 충전기에 내장형 임.




주장치 (S-BOX) [ 모델명 : SBOX-01 ]
■ Cascade 연결지원(RS-485), TCP/IP(Modbus지원) 내장
■ 원격지 접속 및 제어, 세팅 지원
■ 실시간 데이터 감시
■ 총24조 배터리 뱅크 감시



[ 마이크로가드 ]

[ S-BOX ]

■ 통신 인터페이스 모듈 (option)
  ■ BM 컨버터 [ 모델명 : BMC-01 ]
  - S-Bus를 RS232 또는 RS485로 변환.
  - Tip(+9 ~ +15V) 전원 필요
  - 40개 셀 이하 연결권고.


■ 셀-랜 컨버터 [ 모델명 : CLC-01 ]
  - S-Bus와 LAN컨버터가 통합된 장치
  - 40개 셀 이하 LAN에 연결권고



■ S-BUS 컨버터 [ 모델명 : SBC-01 ]
  -  40개 셀 이하 연결권고





 ■ 축전지 셀 감시 진단 프로그램 : CELLook (재신정보 자체개발 제품)
   ㅇ 동작 환경 : 윈도 XP이상
    ㅇ 웹서버 방식 : Web 2.0 지원



 ※ (주)재신정보에서는 상기 센서와 주장치, 인터페이스 장치를  이용하여 웹 서버 방식의 축전지 셀 감시, 진단  프로그램인 "CELLook"을 진단경험 노하우를 이용하여 자체개발하였습니다

축전지 셀 감시 진단 관련 자료공개

  ㅇ 축전지 셀 감시 시스템이 필요한 이유
  ㅇ
축전지 셀 점검 관련 IEEE 기준 요약
  ㅇ 비상 발전기용 축전지 점검 방안 - 전기안전지 2009.12호 기사
  ㅇ
재신정보 축전 셀 감시 진단 제안서

.

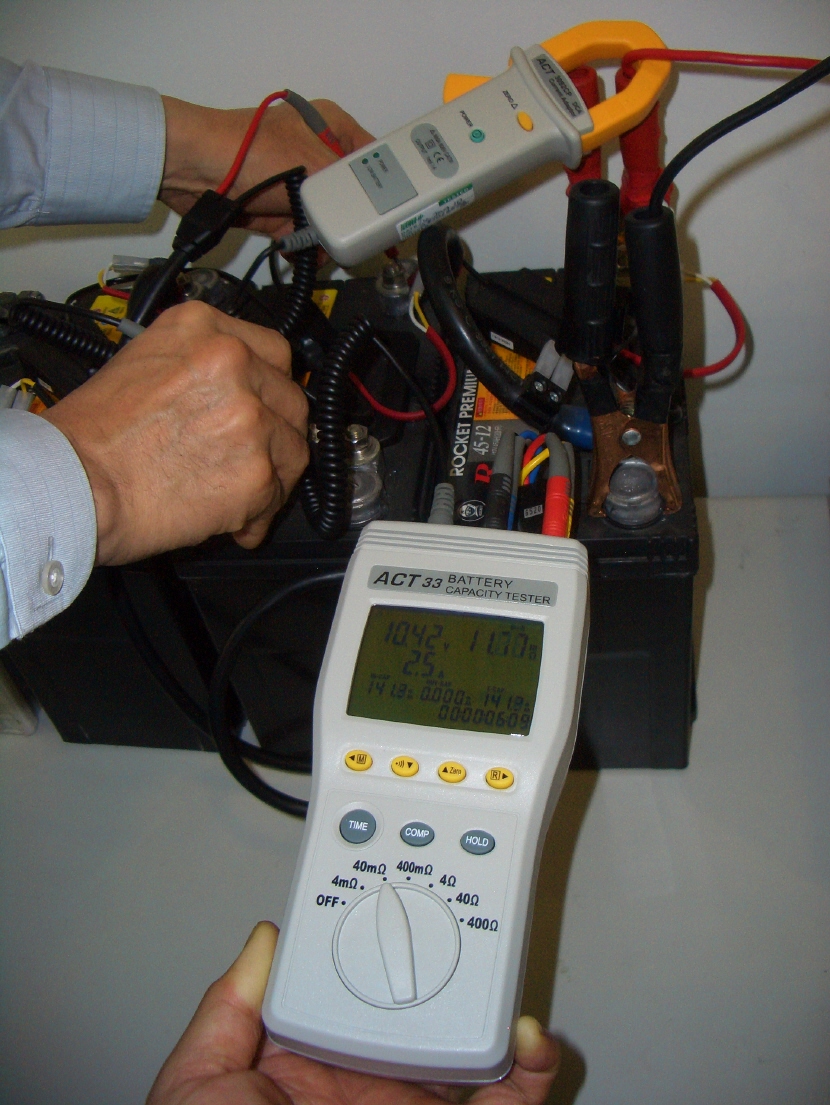

  TES 33 Battery Capacity Tester (휴대형 축전지 테스터)



    최신 혁신적인 배터리 테스터로서 배터리 부동충전 중에도 배터리 셀의 전압, 내부 저항, 온도, 전류와
    잔류용량 Ah를  측정할 수 있는 측정기


ㅇ 측정대상 배터리:SLA, 알카라인,니켈-카드뮴, 리튬-이온, 니켈-망간
   ㅇ 배터리 측정 용량 : 0~1,200 Ah

ㅇ 내부 저항 측정
      - 범위 : 4mΩ, 40mΩ, 400mΩ, 4Ω, 40Ω, 400 Ω
      - 해상도 : 1uΩ, 10uΩ, 100uΩ, 1mΩ, 10mΩ, 100mΩ
   ㅇ 측정 전류 조건
      - 전류 범위 : 약40mA, 4mA, 400uA, 40uA, 4uA
      - 주파수 : 1KHz ± 30Hz
   ㅇ DC 전압
       - 범위 : 6V, 60V
       - 해상도 : 1mV, 10mV
       - 정확도 : ±(0.1%rdg±6digits)
   ㅇ 온도 측정
       - 범위 : -20℃ ~ 60℃
       - 해상도 : 0.1℃
       - 정확도 : ±1℃
   ㅇ DC 전류 측정
       - 범위 : 600A
       - 해상도 : 0.01A, 0.1A
       - 정확도 : ±(2%rdg+2dgt)
   ㅇ 개방회로 전압 : 최대 5V
   ㅇ 수동 데이터 메모리 : 999 data set
   ㅇ 연속 데이터 저장 용량 : PC 다운로드로 6,000 set
   ㅇ 비교 분석기 : 상,하 저항값 제한치, 전압값 제한치 99개 메모리
   ㅇ 최대 입력 전압 : 60V DC
   ㅇ 전원 공급 배터리, 어댑터: 1.5V AA * 6개 알카라인
   ㅇ 배터리 수명 : 5.5 시간
   ㅇ 무게 : 배터리 포함 550 g
   ㅇ 치수 : 198(L) * 94(W) * 49(H) mm
   ㅇ 악세서리
       - 충,방전 전류계
       - 온도 센서가 포함된 클립    - 테스터 리드 핀        - 영점 조정 보드
       - 사용자 매뉴얼                   - 배터리                   - AC 어댑터
       - 광 RS232 케이블                - CD PC 소프트웨어  - 운반용 가방

   ㅇ 소형 프린터 (별도 판매)

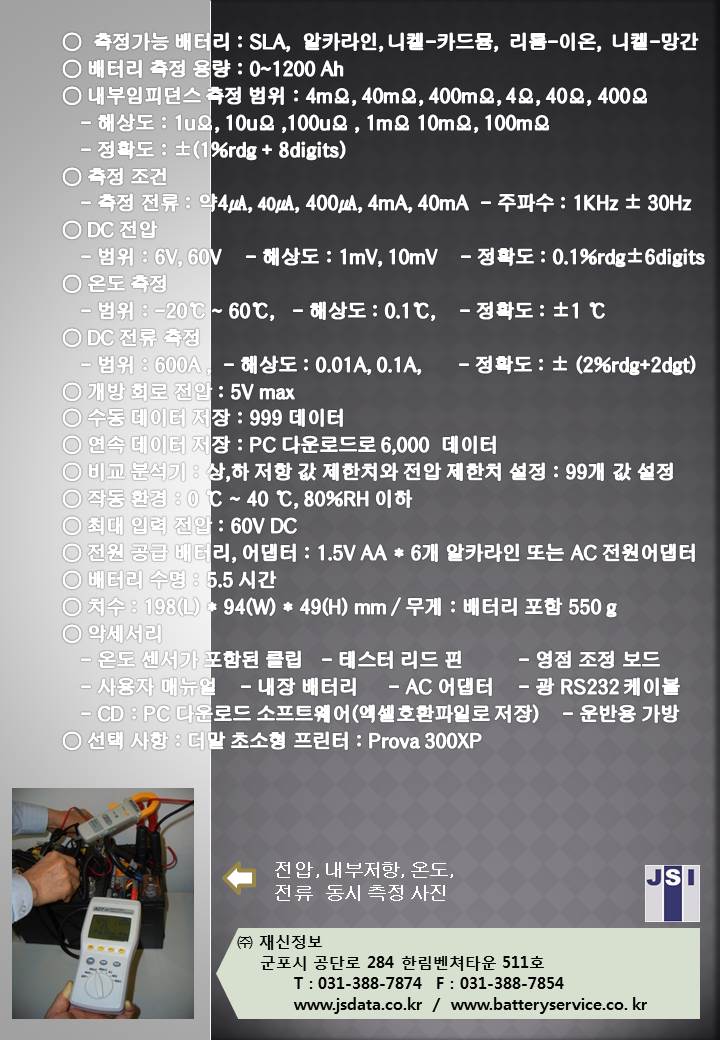

   ㅇ TES33 카탈로그 이미지 보기 1, 2   /  PDF 카탈로그 보기
