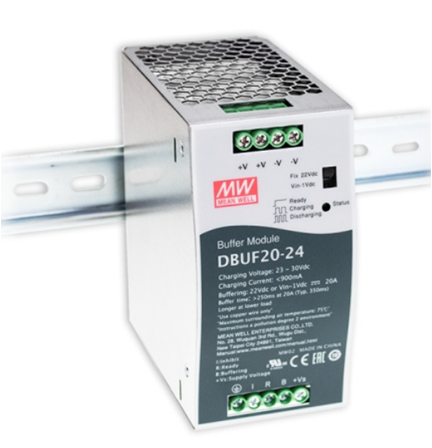

SMPS 새그보상장치 (DC Buffer 모듈)

■  DC buffer 모듈이란?

현재 생산설비의 SMPS는 주로 24V DC를 출력으로 해서 자동화 설비의 AC-DC 전원공급기로 사용되고 있는데, AC 전원에 순간전압강하가 발생했을 경우에 출력 DC 전압이 떨어져서 자동화 설비가 정지되는 문제를 가지고 있는데, 이때 AC 입력에 AC 순간정전 또는 순간전압강하 보상장치를 사용하지 않고 DC전원공급장치인 SMPS 출력에 DC Buffer 모듈만 추가하여 새그 발생시에도 생산설비가 연속적으로 운전할 수 있도록 하는 DC 전압 새그 보상 모듈로서 매우 안전하면서 추가 공사비 절감등 경제적인 대책임.

■  DC buffer 특징

  • 축전지 대신에 캐패시터를 이용한 DC 버퍼링 장치
  • 충전시 돌입전류 제한회로 작동과 충분한 충전시간으로 SMPS에 나쁜 영향 없음
  • 역극성 접속 방지 회로 내장
  • 220V/20A 350msec 에서 신속한 방전 버퍼링 완료
  • 버퍼 모드 스위칭 선택 가능
    - 22V dc 고정 스위치 모드
    - 입력전압 Vin-1V를 위한 다이내믹 모드
  • 진행 상황별 LED 표시 기능
  • 버퍼링 시간 증가를 위해서는 병렬로 추가설치 가능
  • 자연 공랭식 방식
  • 동작온도 범위 : 25 ~ +75 ℃
  • 3년 보장 ( 무보수 프리타입 )

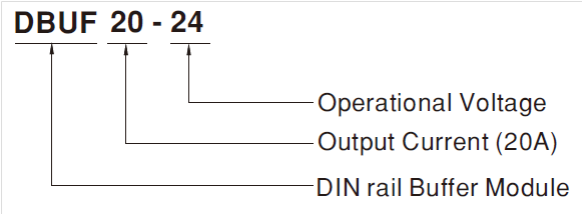

■  모델 코드

주) 추가 모델은 DBUF 40- 24 타입

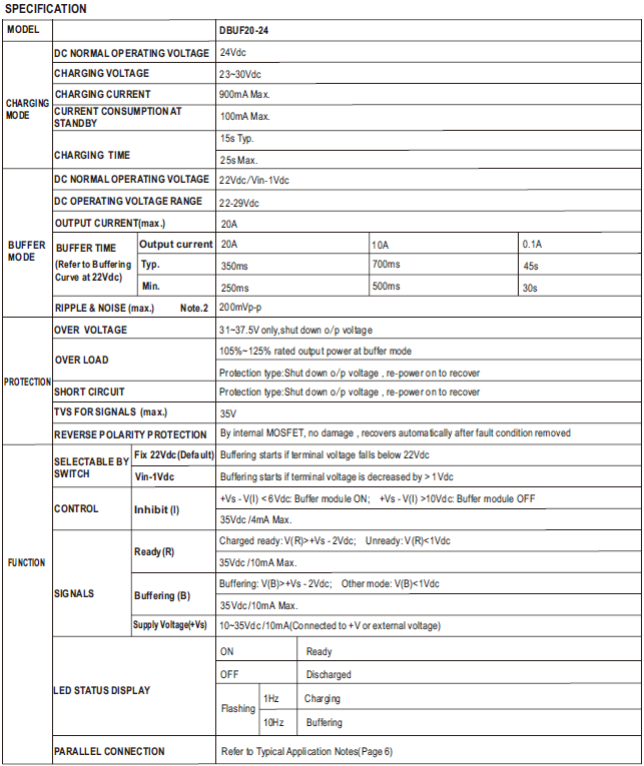

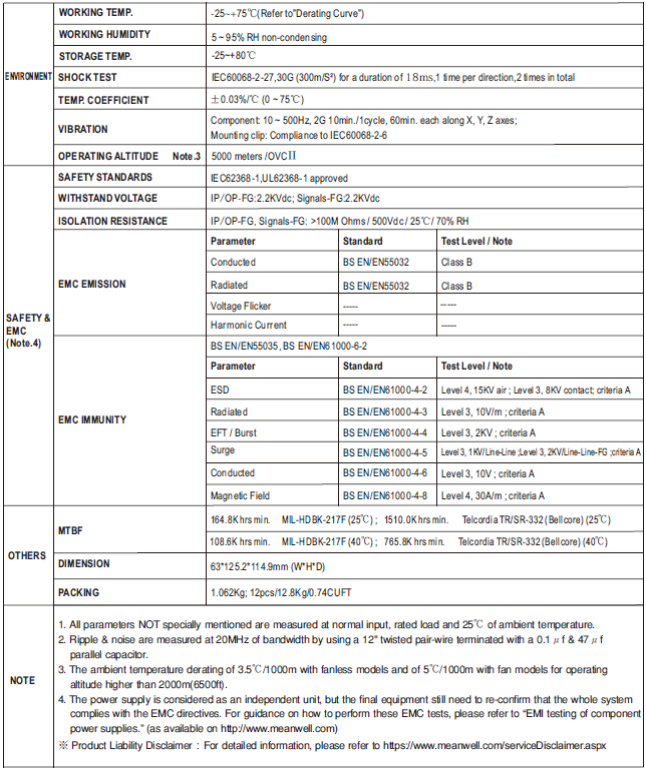

■  규격 (DBUF20-24 타입)

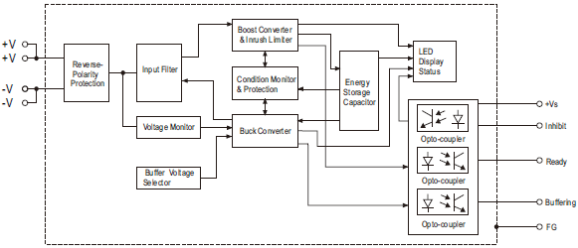

■  BLOCK DIAGRAM

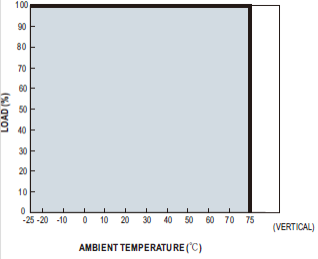

■  Derating Curve

■  Buffering Curve

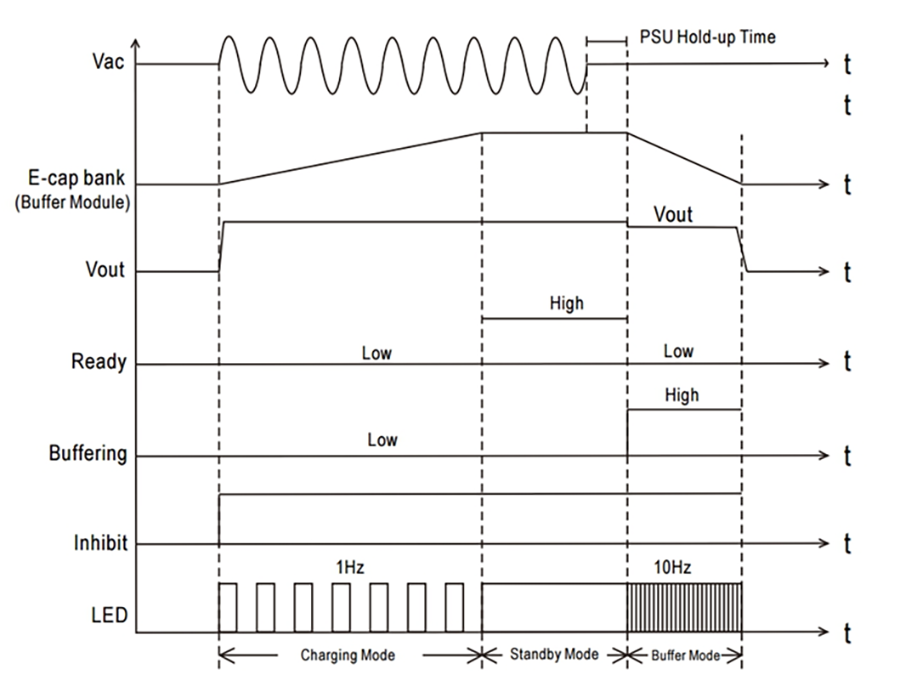

■  동작 다이아그램/h3>
