Coil Locker (M/C전용 채터링 방지장치 : SEMI F47 & IEC61000-4-11 만족)

■  개요
상업지구 또는 공단지역의 모터에 광범위하게 사용되고 있는 마그네틱 콘택터(M/C) 장치는 가끔 75%정도의 순간전압저하에 대해서도 낮은 내성으로, 모타의 솔레노이드 코일의 기동력이 약화되어, 연결된 기계장치가 정지될 수 있습니다. 이 같은 상태가 되면, 상용기기에 오 동작을 일으키고, 전체 생산설비에 악영향을 줌으로써 막대한 경제적 손실을 일으킬 수있습니다. Coil-Locker는 새그 발생시 큰 피해가 발생하는 생산설비의 중단을 방지할 수 있는 제품으로, 타 SAG 보상제품보다 휠씬 경제적입니다.
■  특징
  • Coil-Locker에서 발생된 DC 전압이 가동 중인 M/C의 AC Coil에 인가
  • 정상전압의 30% SAG까지 M/C 성능유지 (시간제한 없이 실시간 보상가능)
  • 정상전압의 30% 미만의 순간전압강하 시에는 결상으로 인식하여 안전회로에 의해 비상정지
  • Din Rail 소켓방식으로 설치 및 유지보수 용이

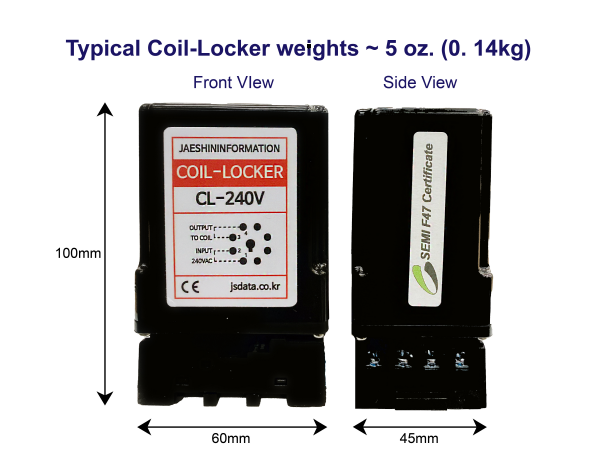

  • 소형 (6.03×4.45×10.16cm), 경량으로 어떤 장소에서도 설치 가능

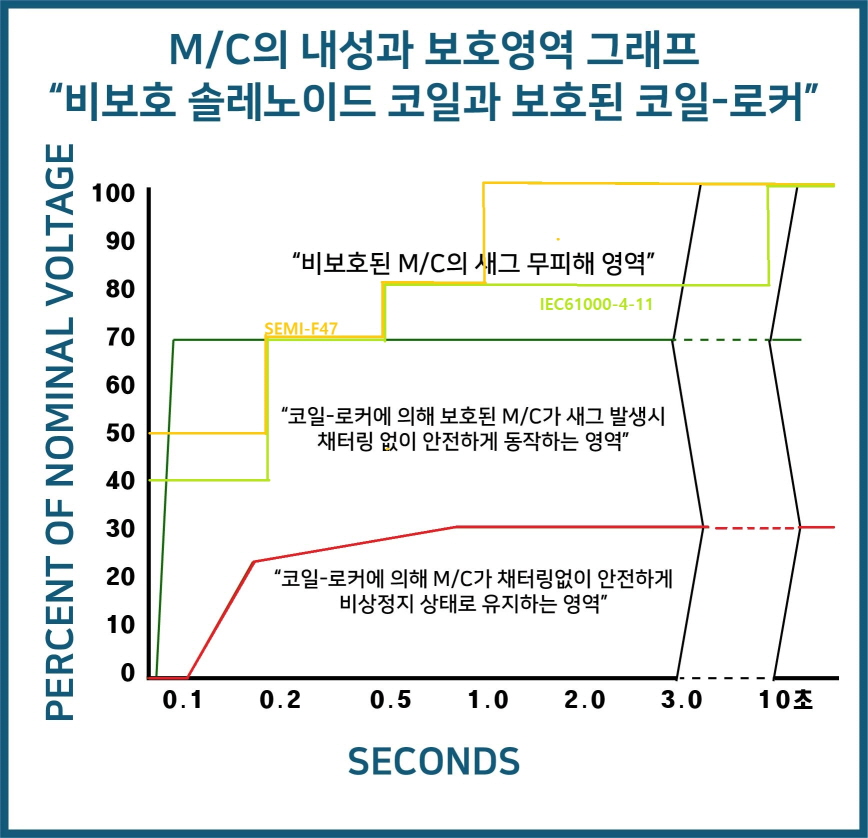

  • 100% 기준전압에서, 순간전압 저하(SAG)가 70%정도 되면,보통 일반적인 장치는 녹색선의 하부에서 채터링 또는 트립됨.
  • M/C에 Coil-Locker 장치가 보강되면, 순간전압저하(SAG)가 적색선 상부인 30%될 때까지 M/C동작을 유지하여 채터링 및 트립을 방지합니다.
  • 적색선 하부는 비상정지회로(Emegency Stop)가 정상작동하여, 실제 결상과 정전으로 인한 파급사고 발생을 방지합니다.
  • 생활 무전기인 워키토키 사용에도 제한없이 잘 작동됨.
  • 주의 : 본 장치는 AC전용장치로서 DC전용장치에는 작동하지 않습니다.
[SEMI F47 & IEC61000-4-11 만족]
■  규격
  • SAG 보상 범위 : 정상전압의 25%까지 콘택터를 유지시킬수 있는 일정한 출력전압 공급.
  • SAG보상 제외범위 : Coil-Locker 입력 전압이 수 cycle동안 정전 시(안전회로 작동 - 비상정지)
  • 순간 써지 내성 : ANSI/IEEE C62.41 Category A, B에서 정의된 6kV/500A 까지 견디도록 설계
  • 순간 써지 보호 : 콘택터 코일 회로에 대하여 써지 전압 보호 억제기능 제공
  • 적용 환경 : 일반적인 상용 및 산업용 용도에 적용할 수 있도록 강도와 내구성으로 설계
  • 정격 전압 및 온도 : 정격 코일 전압의 10% 이내 및 온도 -10℃~+55℃ 까지
  • 접점 떨림(채터링) 현상 : 30% 까지 채터링 현상없이 작동함.
  • 평균 사용수명 : 약65,000시간, 교대 운영시에는 2배 이상 증가됨.
  • CE 규격 인증품
  • 품질 보증 기간 : 1년
■  설치방법
  • Figure 1.과 같이 A,B 전선을 절단하고, Figure 2.와 같이 “소켓 터미널 1,2”에 연결
  • Figure 2.와 같이 “소켓 터미널 3,4”부터 분리되어 있는 Contactor Coil (Relay)까지 연결

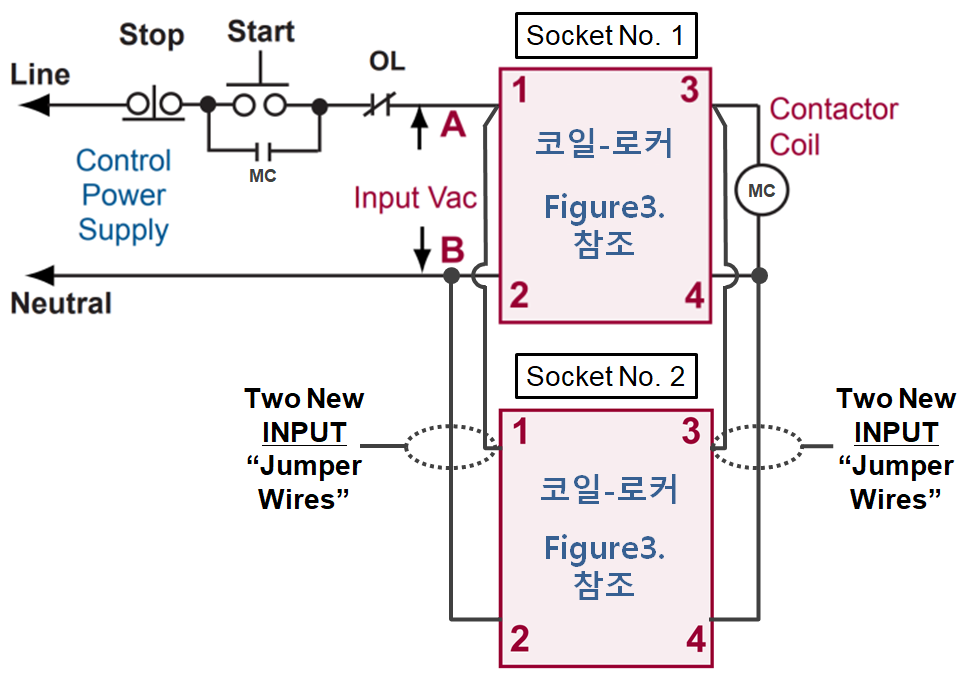

  • 3Ω 미만 AC 120볼트 M/C에 대한 코일록 연결 방법 (2개 병렬연결)
■  주문사양
Coil-Locker 설치에 필요한 Din-Rail Octal Relay Mounting Socket을 포함하여 공급합니다.
AC 전압 규격 모 델 명 코일의 DC 저항값 인 증
AC 200 ~ 240V CL-240V 5 Ω to 17.5 KΩ CE
AC 100 ~ 120V CL-120V 3 Ω to 4.5 KΩ
(3Ω 미만 : 2개 병렬 연결)
CE
※ 주의 :
1. 본 장치는 AC전용장치로서 DC전용 M/C에는 작동하지 않습니다
2. 본 장치와 M/C는 1:1로 설치되어야 하며, 동일 제어계통일 경우 1:N으로 설치가 가능합니다. (저항값 이내)
3. 120V용 M/C 중 8Ω 미만 M/C는 CL-120V를 2개 병렬 연결 후 M/C를 1개 부착합니다.
4. M/C와 코일로커 장치간 이격 거리는 가능한 5미터 이내에 설치하여야 합니다.
5. 생활 무전기(4와트이상 출력) 워키토키를 제한없이 사용이 가능합니다 .
■  코일-로커 응용 사례

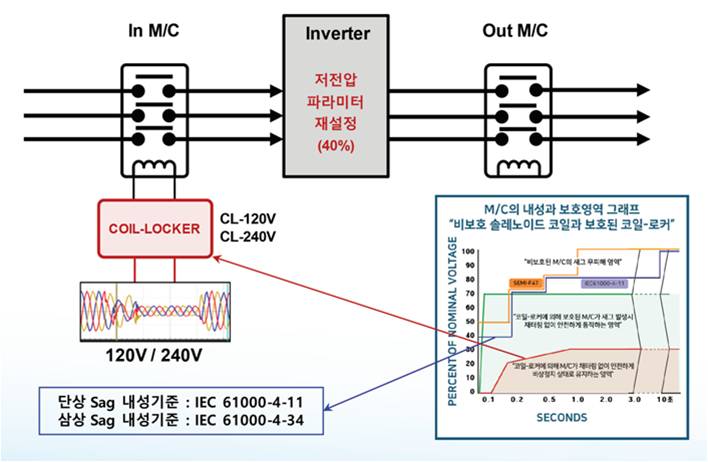

자동 운전되고 있는 인버터의 입력단에 있는 M/C에만 채터링 방지용 장치인 COIL-LOCKER를 설치합니다.
  • 새그 발생시 과전류로 인해서 인버터 소손이 가끔 발생하여 설비 운영비 과다 지출 발생
  • 출력단 M/C는 Sag 내성이 인버터 출력에 추종하기 때문에 Sag 대책을 세울 필요가 없음
  • 인버터 저전압 레벨은 파라미터 설정을 통하여 IEC 61000-4-34 기준인 40%로 설정함
  • 인버터는 M/C가 채터링하지 않기 때문에 큰 돌입전류가 발생하지 않아서 IGBT가 손상되지 않고 정상 동작함

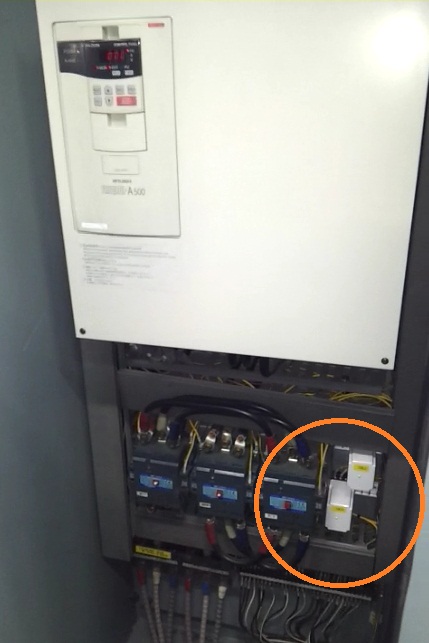

■  화학공장의 공정제어용 인버터 캐비닛 내 시퀀셜 제어용 M/C 새그 대책
해설 :
  • 인버터 기동, 정지 제어용 M/C가 순간전압강하시 채터링이 발생하면 인버터에
    순간정전이 발생하면서 돌입전류와 저전압 경보로 인해서 인버터가 다운이 됨, 이를 해결하기 위해서 입력측 M/C에 코일-로커를 설치하면 채터링을 방지하여 인버터 다운을 방지할 수가 있음.
  • 채터링을 방지하고 난 후에는 인버터의 파라미터 설정 중 저전압 설정 레벨을
    최대 40%까지 내려도 설비에 무리가 가지 않고 연속 운전이 가능함 ( IEC61000-4-34 기준 충족 )
■  한국내 사용 실적
  • 반도체공장 : 삼성반도체, SK하이닉스, LG디스플레이
  • 반도체장비 제조사 : PSK-INC, 현대중공업(로봇)
  • 화학공장 : 이수화학, 삼성 BP화학, 한화케미컬, 동우화인켐, 호남석유화학, 롯데케미컬, 삼광글라스,
  • IDC 센터 : KIDC(LG U+), 광주정부제2센터,
  • 대한전선, 포스코강판, 삼성의료원, 휴비스
  • 총 1,100여개 설치 운영 중
