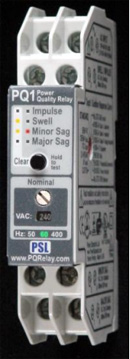

PQ Sensor(전기품질 센서, 전기품질 릴레이)

■  전기품질센서 개요
PQ1, Power Quality Sensor는 상용전원에서 전력품질의 문제점을 검출하는 것으로 3Φ의 전력시스템에서 Φ-Φ, Φ-N에 대하여 측정하는 1Φ 감시용 릴레이 타입의 제어용 센서입니다.(SEMI F47, Samsung Powervaccine 대책기준 만족)

PQ1은 초고속인터넷 네트워크장비, 전산센터, 자동화 생산시스템, 반도체장비, 의료용기기, 엘리베이터 제어, 항공, 항해시스템 등에서 무 정지 연속운전을 위한 순간정전 방지대책용 제어릴레이로 활용함으로써 고장수리 횟수를 줄이게 되므로 경비절감에 크게 기여할 수 있습니다.

사용자는 Voltage Sag/Swell, High-Frequency Impulse, Power Interruption의 16가지 산업표준에 대한 Depth/Duration이 프로그램 된 것 중에서 1개 감시모드를 선택할 수 있는 세계 최첨단 초소형 전기품질 센서 겸 제어용 릴레이 입니다.
■  특징
  • 초저가
  • 전 세계 표준으로 공인된 16개 전기품질기준 프로그램화 되어 내장
  • Impulse, Swell, Minor Sag, Major Sag 감시
  • 설치간편 : AC 입력 및 릴레이 출력단자 연결
  • 100Vrms ~ 240Vrms 직접연결(외부 트랜스 사용 시 277Vrms~600Vrms에 사용가능)

■ 상태표시 및 초기화

전기품질 이벤트가 발생 시 적색LCD가 3초간 깜빡이고, 이벤트가 3초 이상지속되면 더 오래 깜빡입니다.“이벤트 기록”인 황색 LCD는 on되면 상태를 계속 유지합니다. PQ1은 순간정전되어도 “이벤트 기록”인 항색LCD의 상태를 기록합니다. “이벤트 기록”인황색LCD를 초기화 하려면, celar 버튼을 누릅니다. 또한, clear버튼은동작전압과 주파수를 다시 확인합니다.

■ 정상동작 여부확인

Clear버튼을 1초간 계속 누르면 PQ1은 4가지 타입의 전기품질 이벤트를 발생합니다.해당 이벤트LCD가 on되는 동안, 각 릴레이의 접점은 open됩니다. 테스트 후, PQ1는자동으로 모든 이벤트를 초기화하고, 동작전압과 주파수를 다시 확인합니다.이 것은 전기품질 저하를 검출하였을 때 PQ1의 정상동작 여부를 확인하는 것입니다.

■ 동작전압 선택

(-)드라이버로 동작전압을 선택합니다. PQ1에 전원이 인가되면, PQ1은 동작전압의30%이내 인지 확인합니다. 초과 전압이 인가되면, 동작전압의 수정을 지시하는적색LED가 깜빡입니다. 전기품질 이벤트 발생은 동작전압 선택값에 대한 %를 근거한것입니다. 다음은 선택가능 동작전압 입니다.(100V, 110V, 120V, 200V, 208V, 220V, 230V, 240V)

■ 동작주파수 자동선택

PQ1에 AC전원이 인가되면 동작 주파수를 검출합니다. 50㎐, 60㎐, 400㎐ 중에서정확한 동작 주파수를 찾으면, 표시판 숫자에 녹색 표시가 깜박입니다.

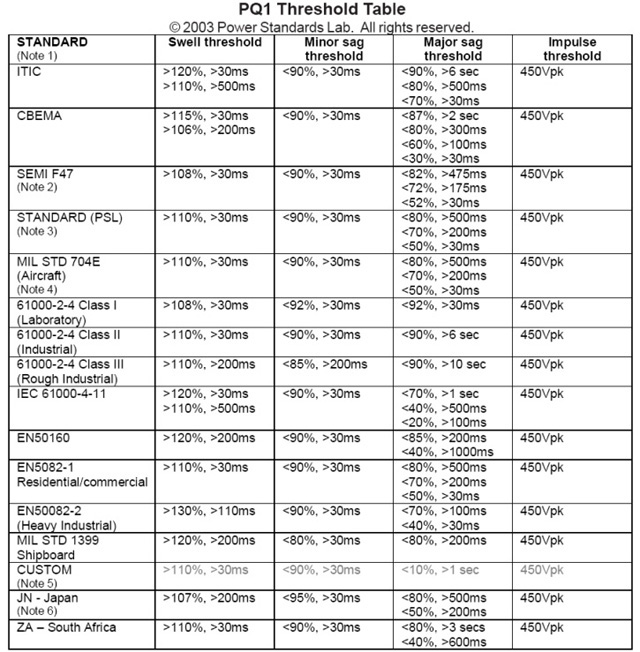

■ 전기품질 이벤트 기준 선택

PQ1에서 swell(순간전압상승), minor sag(적은 순간전압저하), major sag(큰 순간전압저하)를 감시하는 기준을 선택하기 위한 “크기/경과시간”을 선택합니다.임펄스는 모든 기준에서 동일합니다. 선택기준이 명확하지 않으면 “standard”를 선택하면 됩니다.

■ 전원과 릴레이 접점 연결

AC전원 터미널에 phase-to-neutral, phase-to-phase간에 100Vrms~240Vrms 전압을연결합니다. PQ1은 다음 3쌍의 normal-closed dry 릴레이 접점이 있습니다.(Swell / Impulse, Minor Sag, Major Sag). 전기품질 이벤트가 발생 시 접점은 최소3초동안 open하게 되고, 이벤트의 종료시점에 다시 close 됩니다. 릴레이 최대 허용특성은 30V DC Max, 300㎃ Max입니다.

사용자는 3쌍의 릴레이 터미널을 활용하여 제어부 릴레이에연결하거나, 알람을 동작하게 하거나, 컴퓨터 감시시스템에인가하여, 시스템 전체의 로그파일에 이베트를 저장하게 할수 있습니다.
■  구조


반도체 장비 및 공장 생산설비등에 적용했을 경우의 장점

   ㅇ UPS 또는 콘덴서타입 보상장치보다 훨씬 저렴함
   ㅇ 설비 작동이 정확하여 신뢰성이 있음
   ㅇ 돌입전류가 생기지 않아서 공장전체 신뢰성이 확보됨.
      (다수의 콘덴서보상장치가 공장 내부에 있을 경우에 대량의 돌입전류가 생성됨)
   ㅇ 유지보수비가 없음
   ㅇ UPS 또는 콘덴서타입 보상장치보다 설치공간을 전혀 차지하지 않음.

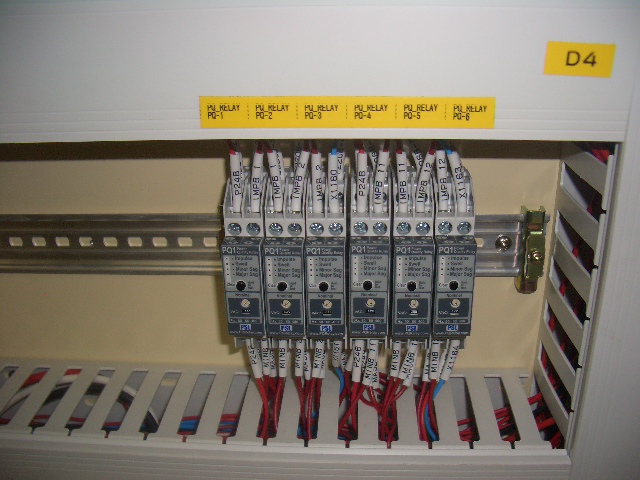

반도체 장비 내에 설치된 전기품질 센서 사진

한국 내에서 전기품질 센서를 이용하여 SEMI F47, 파워백신 대책을 세우는 회사
     1. 아토(ATTO) :
http://www.atto.co.kr
     2. 테라세미콘(TERASEMICON) :
http://www.terasemicon.com/kr/
     3. 알박(ULVAC) :
http://www.ulvackorea.co.kr/html/index.html
     4.
에이에스엠지니텍코리아(주) http://www.asm.com
     5. Lab 시스템 :
http://www.labsystem.com
     6. 한국고요써머시스템
     7. 원익 IPS
     8. 삼성반도체 장비 Spare Parts
     9. 하이닉스
    10. 솔루텍
    11. LG U+


현재 반도체장비 메이커에서 계속 설계 개선하고 있습니다.
RF Generator에 대한 SEMI F47 대책을 위한 설계 개선을 시작한 회사도 있습니다.

■전기품질 센서 세부 자료받기

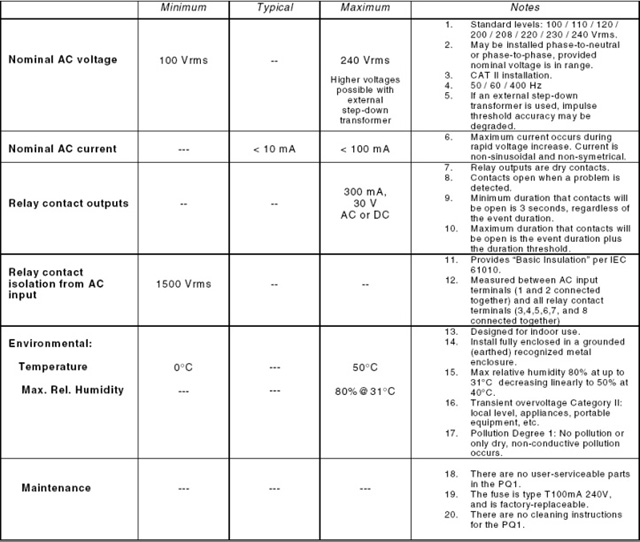

1. 전체 세부 규격 데이터
2. CE, EMC 인증서
3. RoHS 인증서
