유효성분동작형(불필요 동작방지형) IGR 누전차단기(스마트누전차단기)
세계 최초 상용화 성공

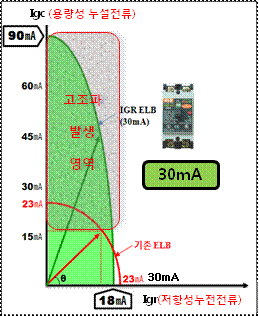

저항성 누전전류(Igr)에서 작동되는 유효성분 동작형 누전차단기로서 인체의 감전 가능 전류 내에서는 매우 민감하게 동작하지만 용량성 누설전류(Igc)에 의해서는 둔감하게 동작하는 불필요 동작방지형  스마트누전차단기 로서 [특허등록 번호 : 제10-0876651호(2008.12.23);전압 위상각 비교방식 채택], 전세계 누전차단기 중 유일하게 한국전기안전공사 안전인증센터의 V-  체크 마크 인증 최초 획득 (KESCO-100901-01;2010.08.23)



제품 규격

[종합카탈로그  보기]
1
2

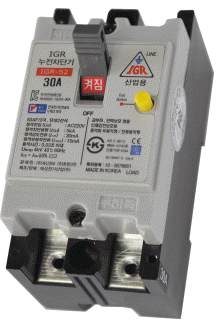

모델명 : IGR-52 규격
      (V-Check 마크 인증모델)



  ■ 정격감도전류 : 1개 모델
    -IGR : 30㎃ 급



  ■ 정격부동작전류 : 15㎃
    -IGR :18mA(15~22mA)
    -IGC : 90mA(80~120mA)



  ■ 정격전류
      :15,20,30,40,50A



  ■ 정격차단전류 : 5.0㎄

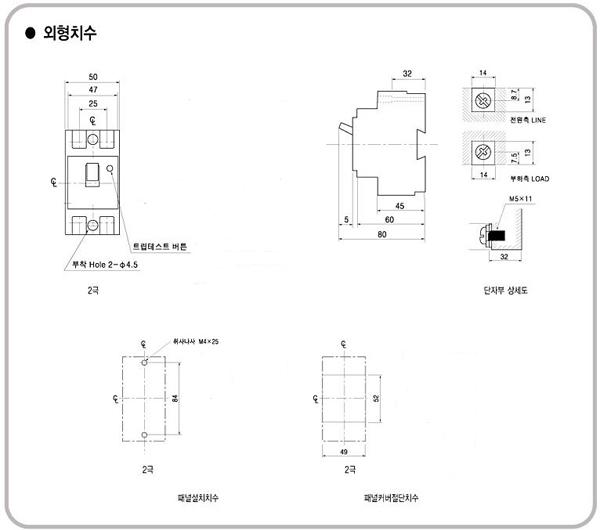

  ■ 상세 칫수 보기 ☞
    -L사 EBS52Fb모델과 동일



모델명 : IGR-32 규격



  ■ 정격 감도전류 : 3개 모델
    30mA / 15㎃ / 10mA 급



  ■ 정격부동작전류:3개 모델
 - IGR:15mA / 7.5㎃ / 6mA
 - IGC:90mA / 45mA / 30mA



  ■ 정격전류 : 15,20,30A



  ■ 정격차단전류 : 2.5kA

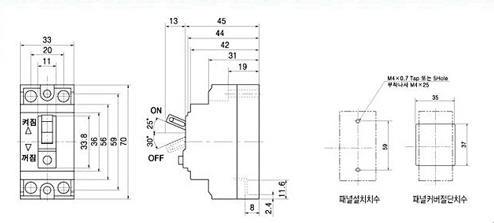

  ■ 상세 칫수 보기 ☞
    -L사 32Grhb 모델과 동일
공통 규격

  ■ 동작시간 : 0.03초 이내
  ■ IEC, KS, CE, 안전인증
  ■ V-체크 마크 인증(한국전기안전공사)

IEC60947-2규격 획득
    - 서지 내성
    - 고주파 방사 내성
    - EFT 등
용 도

  ■ 통신, 전산, 교통제어설비, LED조명, 공장 일반전기설비 등
  ■ 공장 설비
  ■ 의료기기, 전자악기 등 (15㎃ 이하 권고)
  ■ PC 게임방, 통신기지국, 목욕탕, 수영장, 가로등, 수중설비, 놀이기구 등 (15㎃ 이하 권고)


[한국전기안전공사 안전인증센터]

[ IGR-52 모델 ]
V-체크 마크 인증 획득 모델


[ IGR-32 모델 ]





      ■ IGR 누전차단기(불필요 동작방지형 누전차단기)의 특, 장점
          ㅇ 고조파, 노이즈가 많은 장소에서도 오동작없이 작동함
          ㅇ 차단 필요시에는 정확하게 동작하면서, 불필요한 동작을 방지함으로써 누전피해 최소화
          ㅇ 누전차단기 부하 산출시 차단 용량에 의해서 설계가 가능하여, 분전반 크기 축소,
               배선 공사비 절감이 가능 (현재는 누설전류 총합인 Io 성분에 의해 차단되고 있음)
          ㅇ 공공장소,공장,가정등 모든 곳에 설치가능하여 누전으로 인한 화재를 근본적으로
               예방 가능함 (자동복구형 누전차단기 및 일반 차단기를 설치한 곳에 본 IGR누전차단기로 대체 가능)

            ☞ IGR 누전차단기의 동작 특성에 대한 유투브 동영상 보기
               9:36  IGR52- IGR ELCB (RCD) 동작 비교 설명 동영상 -재신정보

     ■ IGR 누전차단기를 설치하면 유익한 장소

 ㅇ PC 게임방, 전산 프로그램 개발실 PC용
          ㅇ 도로가로등과
LED 도로교통신호함 분전반
          ㅇ 통신 분전반, 이동 기지국 분전반 (자동복구형 누전차단기 설치장소)
          ㅇ 공장 조명용,
LED 조명등용 분전반 및 자동제어용 분전반
          ㅇ 병원 의료장비용 분전반
          ㅇ 조경 조명등용 분전반
          ㅇ 고압 방전관 광고탑 분전반
          ㅇ 가축사, 비닐하우스, 수족관용 분전반
          ㅇ 노래방 분전반, 전자악기용 등

      ■ 베네세이프 IGR 누전차단기 납품실적
          ㅇ 관공서 : 기흥구청, 경주시청, 대구시청, ㅇㅇ경호실, 관악구청역, 남태령역, 대림역, 서울/대전도로교통사업소, 4대강 LED, 세종시, 공주시,                              청주시, 제천시
          ㅇ 발전소 : 울진,고리, 영광원자력, 당진화력,
          ㅇ 교육기관 : 해양대, 충북대, 부산송도고,
          ㅇ 공장 : 삼성디스플레이, 삼성전자구미공장, 이노셈코리아, 포스코 LED,
          ㅇ 빌딩 : 현대자IDC전산실, 세종로정부청사
          ㅇ 아파트 : 공무원연금공단지하LED등, 이편한아파트지하LED등,
          ㅇ 백화점 : 롯데월드 LED 경관등, 현대백화점 LED  경관등

      ■ IGR 누전차단기의 각종 국내·외 인증서

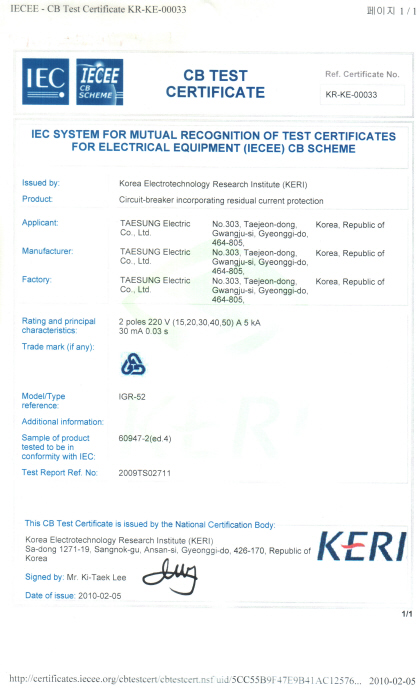

CB - Report

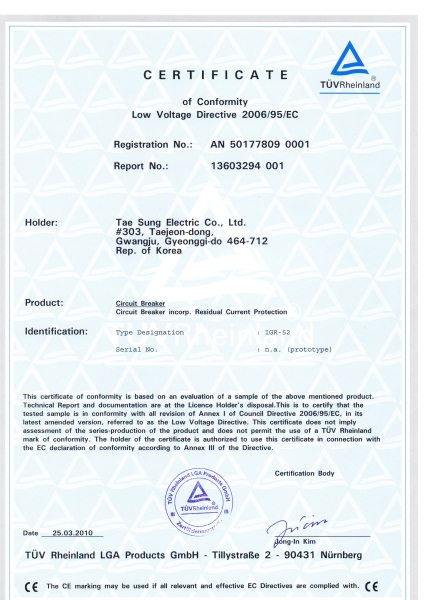

CE-TUV

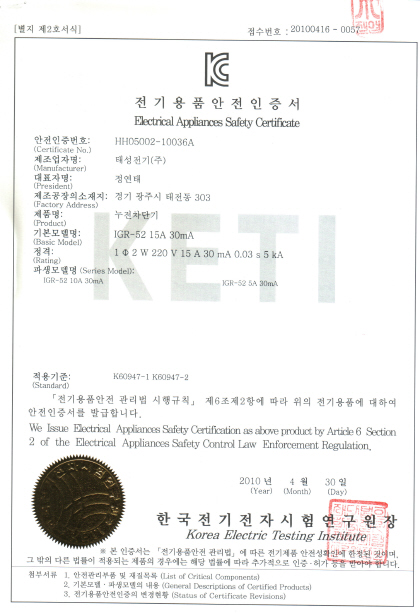

IGR-52 KC 인증서

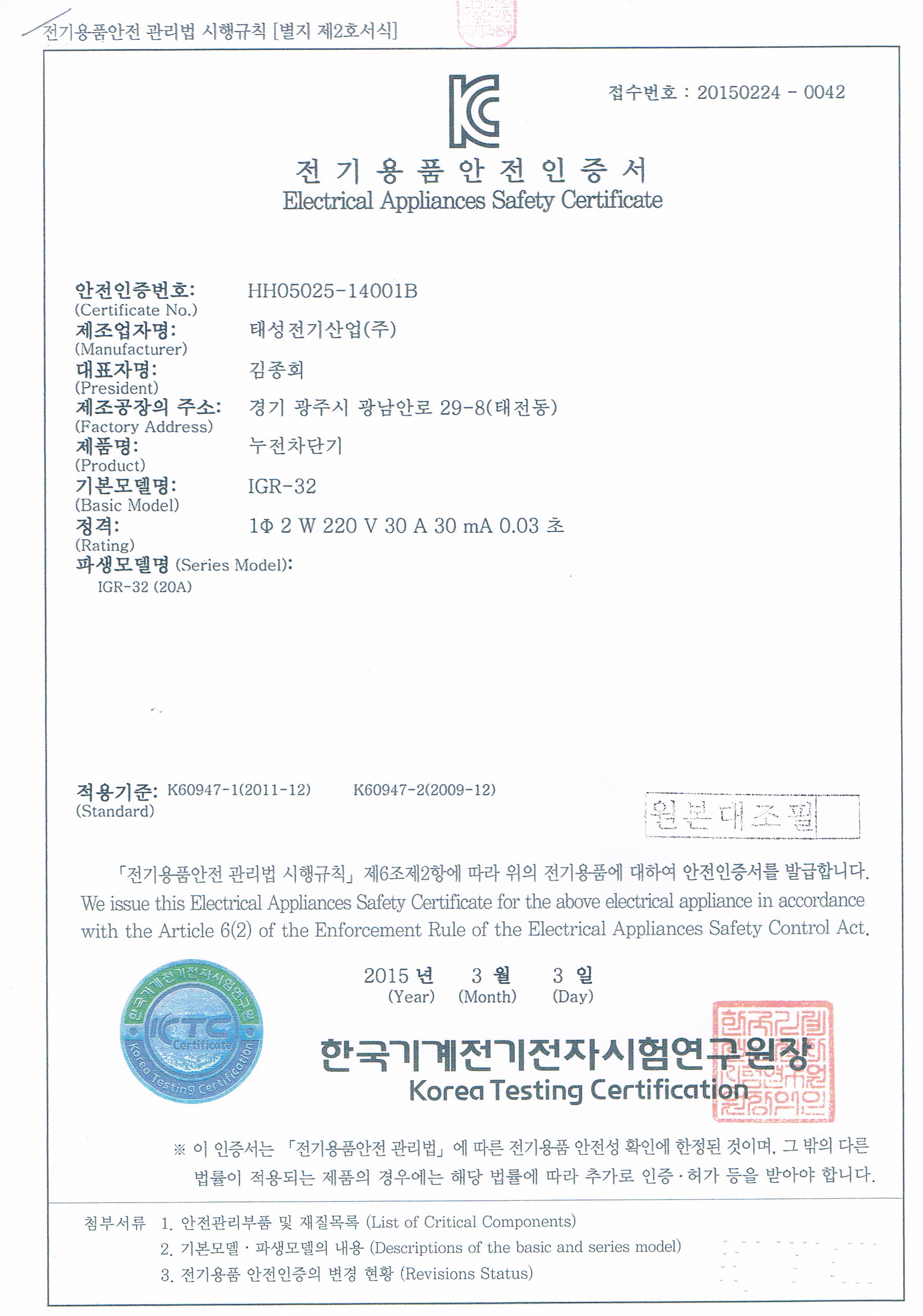

IGR-32 KC 인증서

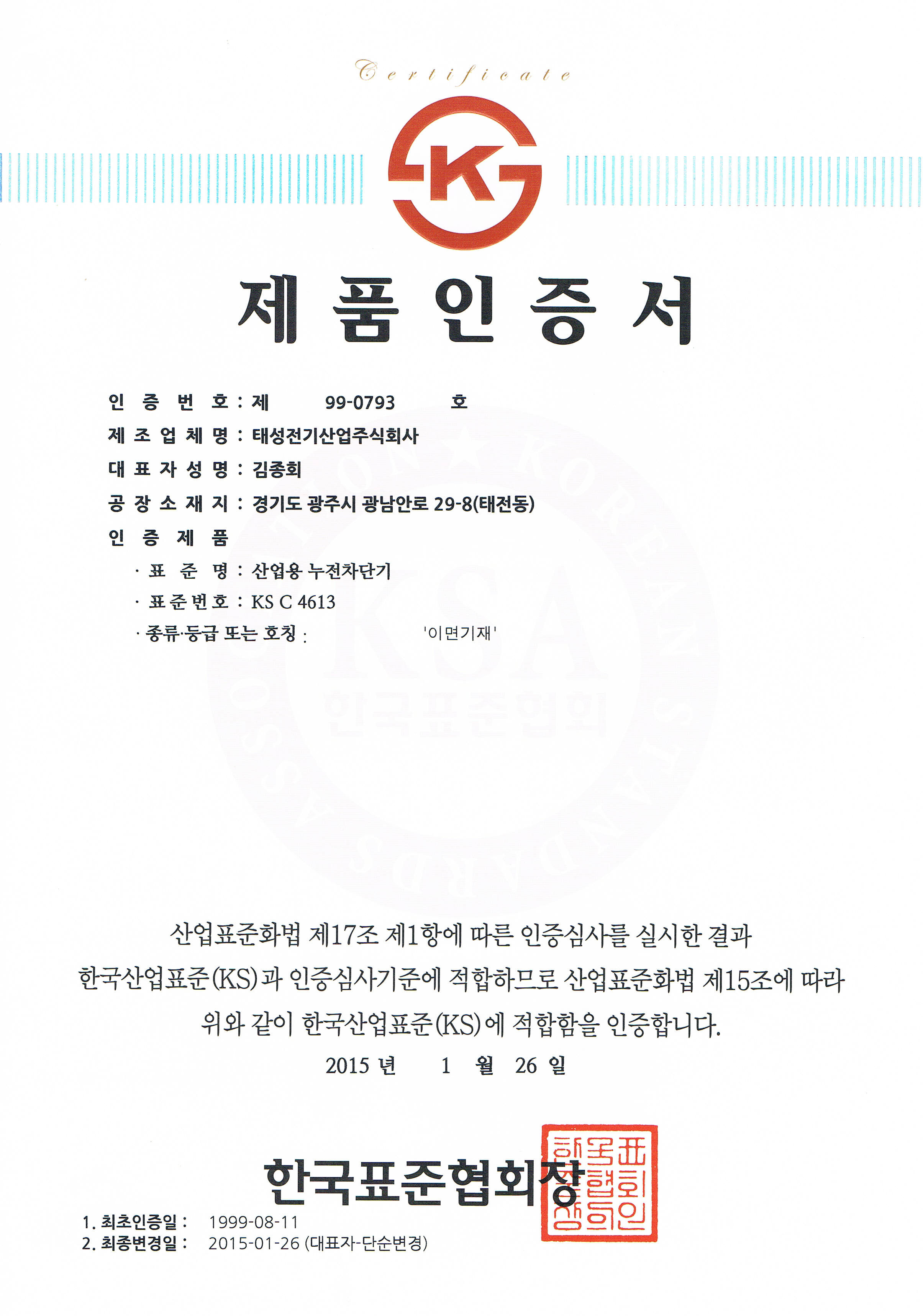

KS 인증서

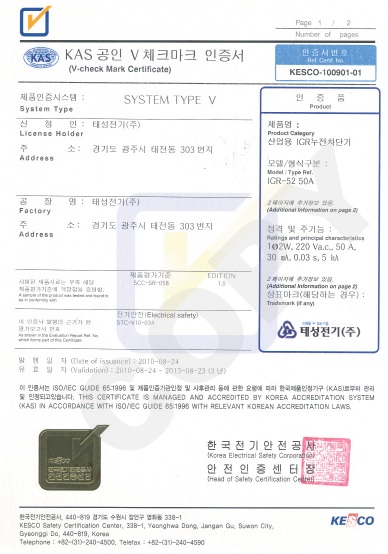

전기안전공사 V체크마크 인증서

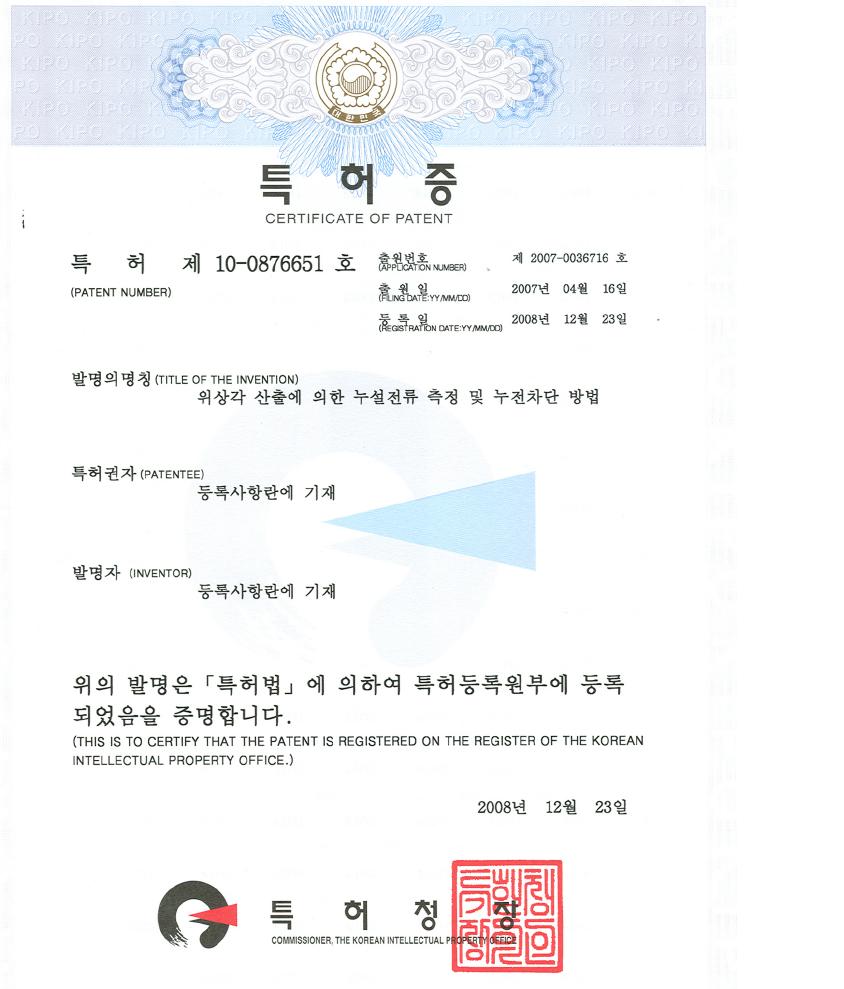

특허증 사본
한국전기안전공사 안전인증센터V-Check 마크 인증획득
