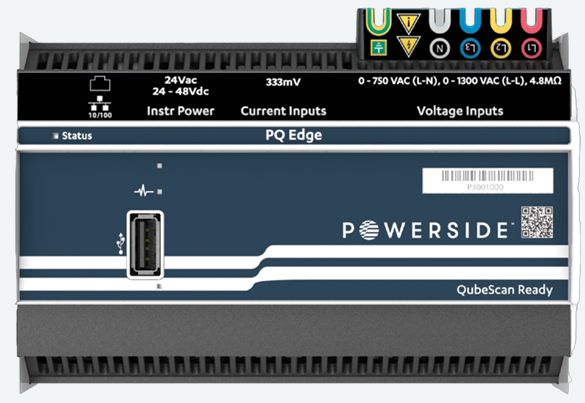

PQ Edge ( 온라인 초저가 전기품질분석기 )

■  PQ Edge란?

  • PQube3의 기능을 대부분 수용하면서 가격을 대폭 낮춘 제품으로서 정밀한 전기기계 설비의 전기품질을 감시, 분석, 진단하는데 매우 유익한 제품임.
  • 주요 설치 감시 대상 설비 : 데이터 센터의 한전 입력전기, UPS 출력감시, CTTS출력 감시, 정밀 의료기기, 고신뢰성 전자정밀기기
  • 주요 전기품질 감시 항목 : 순시성 전기품질(Sag, Swell), 고조파, 플리커, 전기품질 왜곡, 노이즈 등
  • 설치 목적 : 정전 원인 파악, 설비손상 원인 파악, 부정확한 측정값 원인 파악 등

■  PQ 주요 특징

  • Class A 전기품질 측정기준 인증 : IEC 61000-4-30 Ed3 with revenue grade Class 0.5 accuracy 준수
  • ANSI Energy Class 0.5 : 4 채널의 실시간 전압, 주파수, 파형 특성 파악 제공
  • 작은 사이즈, 간단한 사용법과 결선 방법 제공 : 현재 전기시스템과 쉬운 연계 복잡하지 않는 기계장치에 내장 가능한 구조
  • Current inputs : 분할형 CT 호환, 로고스키 코일(적분기 불필요)
  • 자동 성정 프로그램 지원 : 간단한 플러그 앤 플레이 방식의 설정지원, 750V AC ( L-N) 까지 직접 측정
  • 연속적인 실시간 감시 및 경보 웹 서비스 : 전기품질 이벤트, 장애, 추이/통계를 비트-인 웹서버에 저장 후 웹 서비스로 제공 ( 기존 PQube3와 동일) 및 이메일 서비스로 전송
  • 측정값 디스플레이 방식 : 블루투스 기능을 이용한 스마트폰 표시 방식으로 변경하여 경제성 있는 전기품질 분석기 공급 가능하게 됨
  • 인터넷 클라우드 서비스인 QubeScan 에 플러그-인으로 연계되어 언제, 어디서나, 쉽게 전기품질 데이터를 확인할 수 있도록 지원함.

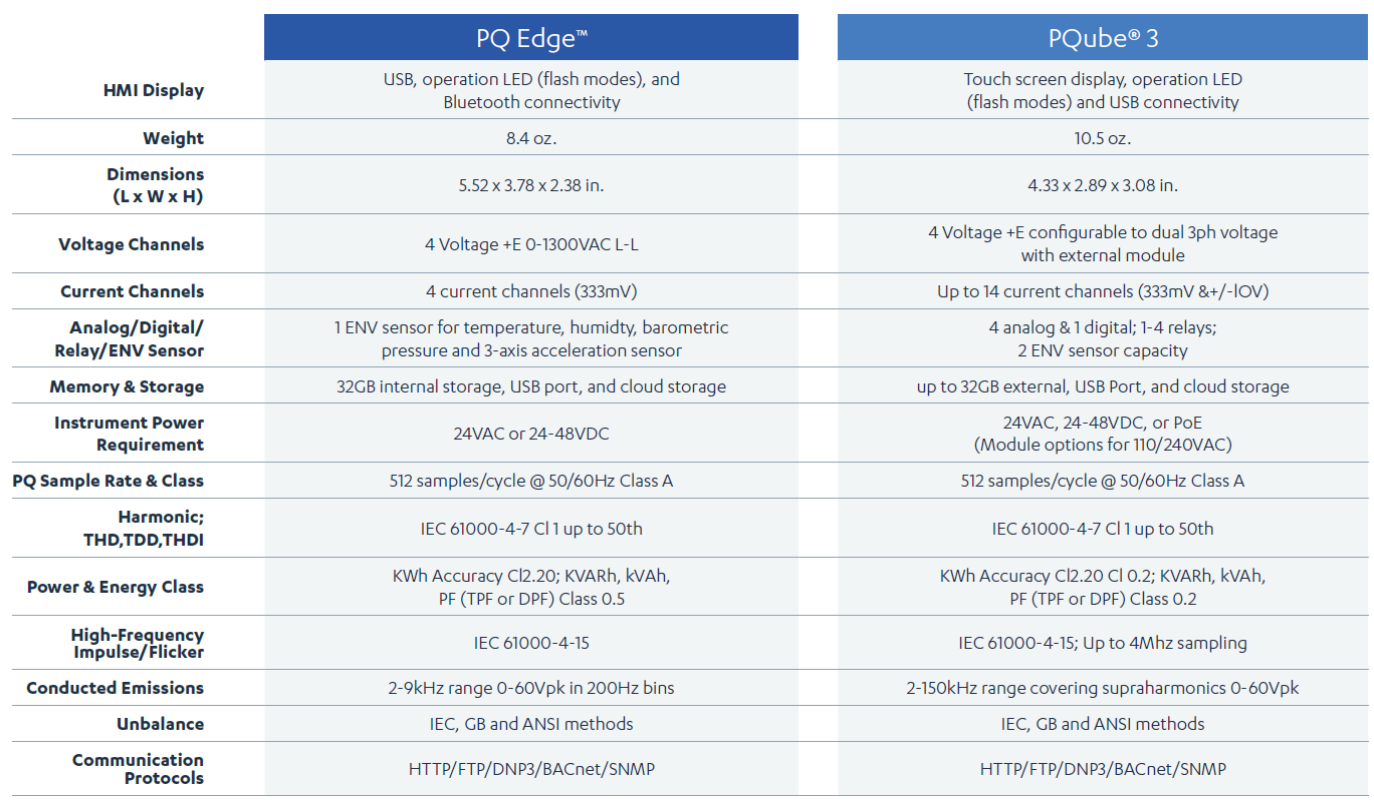

■  PQ Edge와 PQube3 주요 항목 비교

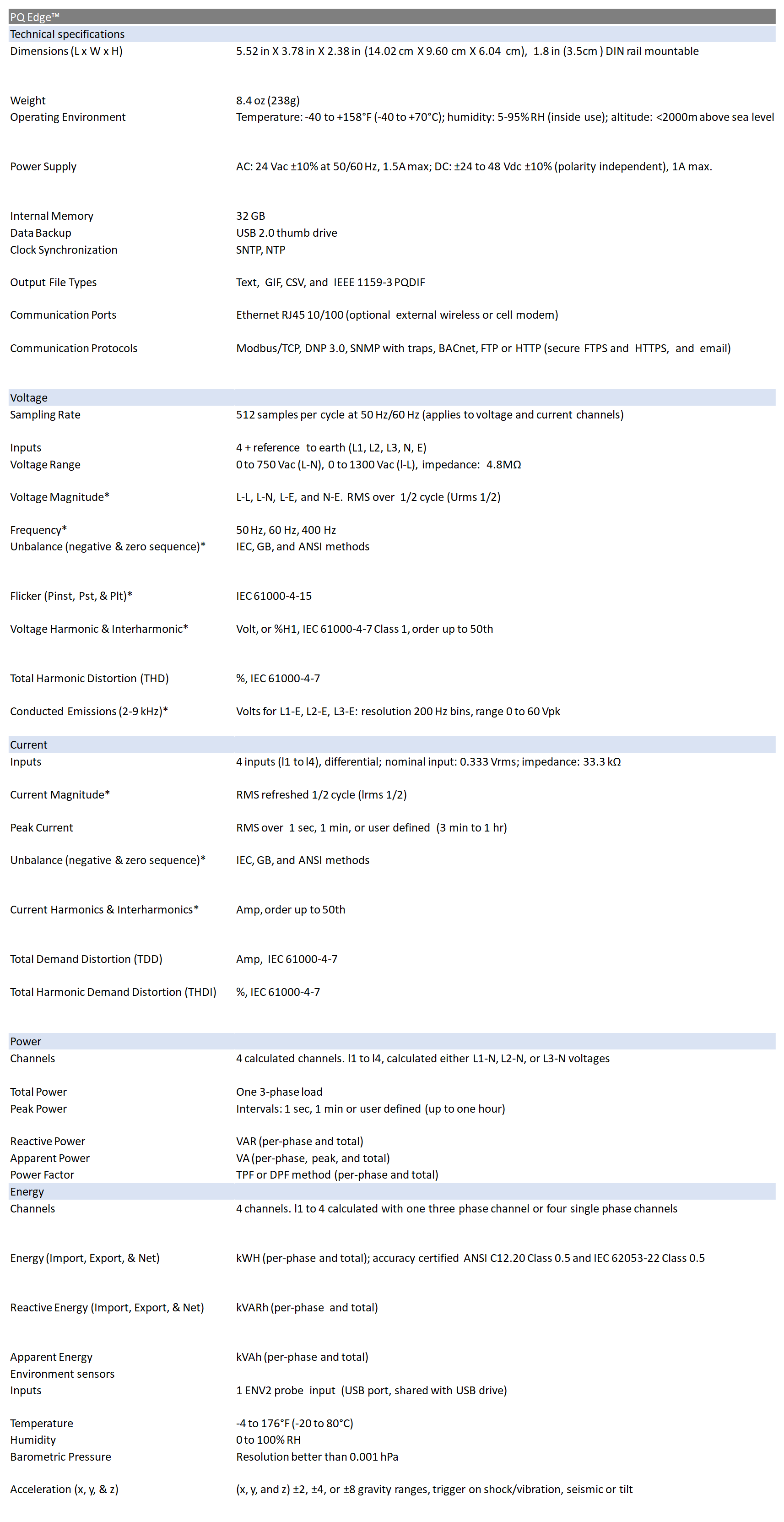

■  PQ Edge 규격

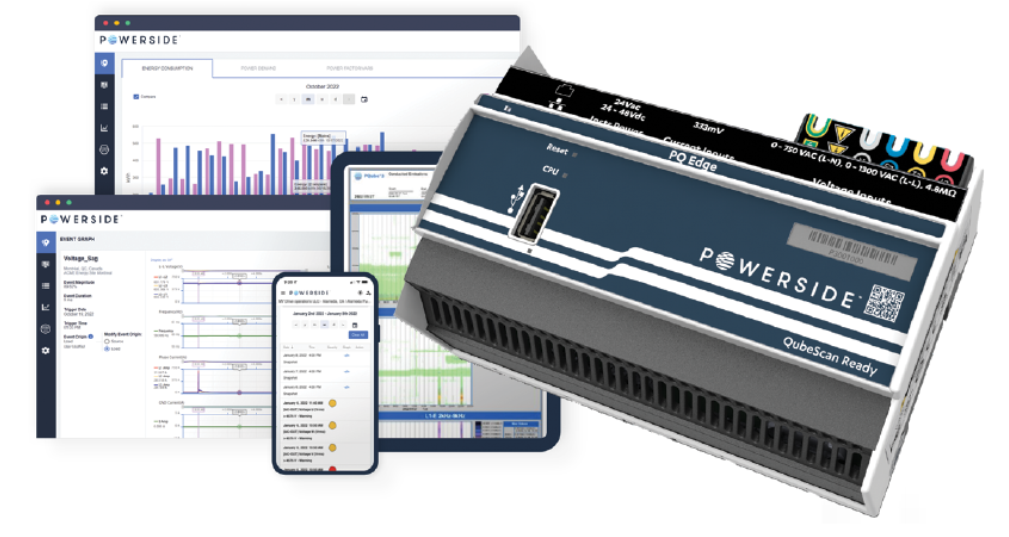

■  PQ Edge + QubeScan

PQ Edge는 전기품질 상태가 어떠한지, 왜 발생했는지를 언제, 어디서나 확인할 수 있는 QubeScan 인터넷 클라우드 감시 소프트웨어를 제공합니다.
인터넷 상에서도 전기품질을 본격적으로 감시, 분석, 진단, 평가하고 보고서를 출력할 수 있는 툴이 바로 QubeScan 입니다.
  • 전기품질과 에너지 소비량 , 추이통계, 이벤트, 환경 감시 제공
  • 다수의 PQ Edge를 시설물 또는 지도 맵 상에서 관리
  • 순간전압강하, 순간전압상승 등의 여러 가지 항목을 이벤트 생성 후 데이터 베이스로 관리
  • EN50160 호환성 평가 보고서와 확장된 기록하는 시간과 노력을 대폭 절감하도록 함
  • 실시간 미터값,을 대시보드 형태로 감시할 수 있도록 함
  • 아마존 데이터 센터의 플랫폼을 이용함으로써 안전한 월간, 연간 데이터 접근 가능토록 함

■  스마트큐빅 동영상 링크
