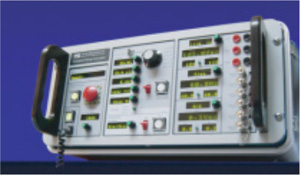

IPC (새그 발생기, 전기품질 종합시험기)

■  개요

Powerside사의 IPC는 나쁜 품질의 전기를 반복적으로 정확하게 발생시키는 Sag발생기 입니다. 단상과 삼상을 지원하는 IPC는 100V ~ 480V,1A ~ 200A까지 단상의 방식으로 나쁜 전기를 장치에 지속적으로 인가합니다. 그리고 모든 IPC는 50㎐와 60㎐ 에서 지원합니다.

다음과 같은 문제 또는 그 이상을 해결하려 하시면 IPC를 사용해 보세요!
  • 특정 국가의 전기품질에 적합한 제품을 설계할 계획입니까?
  • 정확히 용량이 몇 ㎾/H의 웨이퍼 가공장비를 도입할 계획입니까?
  • SEMI F47 또는 SEMI E6 기준의 자체검사를 할 필요가 있습니까?
  • 귀 사에서 설계하는 제품이 “산업용 장비에 대한 전압 Sag 내성기준에 일치합니까?
  • 검토중인 장비는 얼마나 큰 돌입전류를 필요로 합니까?
  • 더 적은 회로 차단기를 사용할 수 있을까?
  • 고조파 전류문제를 어떻게 해결하려 하십니까?

■  특징

  • 동작전압의 0% ~ 125%, 200usec~20sec까지 순간 저전압(Sag)와순간과전압(Swell)을 발생
  • 동작전압 100Vrms~480Vrms, True phase -to -phase Sag와 Swell(no neutral required)
  • 프로그램화 되어 내장된 전기품질 규격 : SEMI F47, SEMI E6,IEC61000-4-11, IEC 61000-4-34, KSC C IEC 61000-4-11,삼성파워백신, FAA, MIL SPEC, CMEMA, ITIC 등
  • 안전하게 Knob에서 선택 : phase-to-phase 또는phase-to-neutral Sag와 Swell
  • 28채널 데이터 취득 시스템 : 전력시스템 분석을 위한 옵션 스펙트럼 분석기와 벡터 스코프와완벽하게 인터페이스 되는 전압과 전류센서용 디지털 오실로스코프
  • PSL사의 “Testing Partner 프로그램”을 사용하면 고객 스스로 인증 테스트를 수행

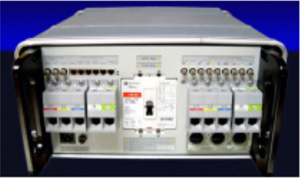

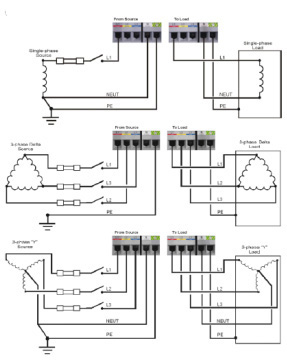

[IPC 결선] AC전원부와 AC부하의 중간에 연결하면 됩니다.

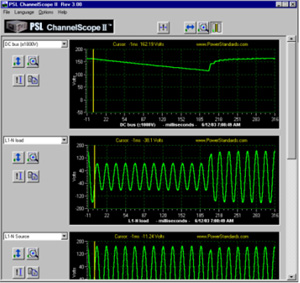

☞ 상단 :
순간저전압(Sag)의 대표적인 결과? 장치의 DC 부스 전압이 무너집니다.
☞ 중간 :
IPC에서 전 세계 반도체에서 발생될 수 있는12㎐, 50% 순간 저전압(Sag)을 발생시켰습니다.
☞ 해결방법 :
DC부스에 있는 충전용 콘덴서의 용량을키우면 해결 되므로, 고가의 전기품질개선장치를 도입할 필요가 없습니다.

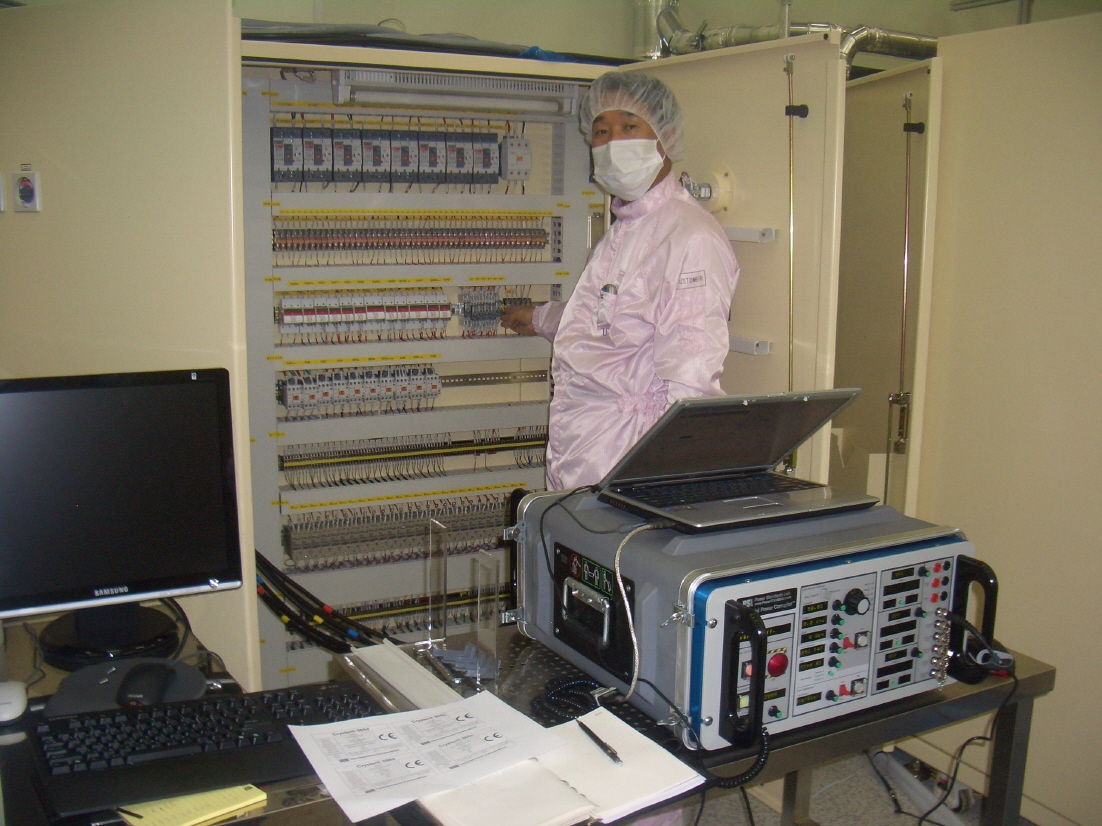

■   IPC (새그발생기)를 이용하여 새그 내성시험을 하고 있는 사진

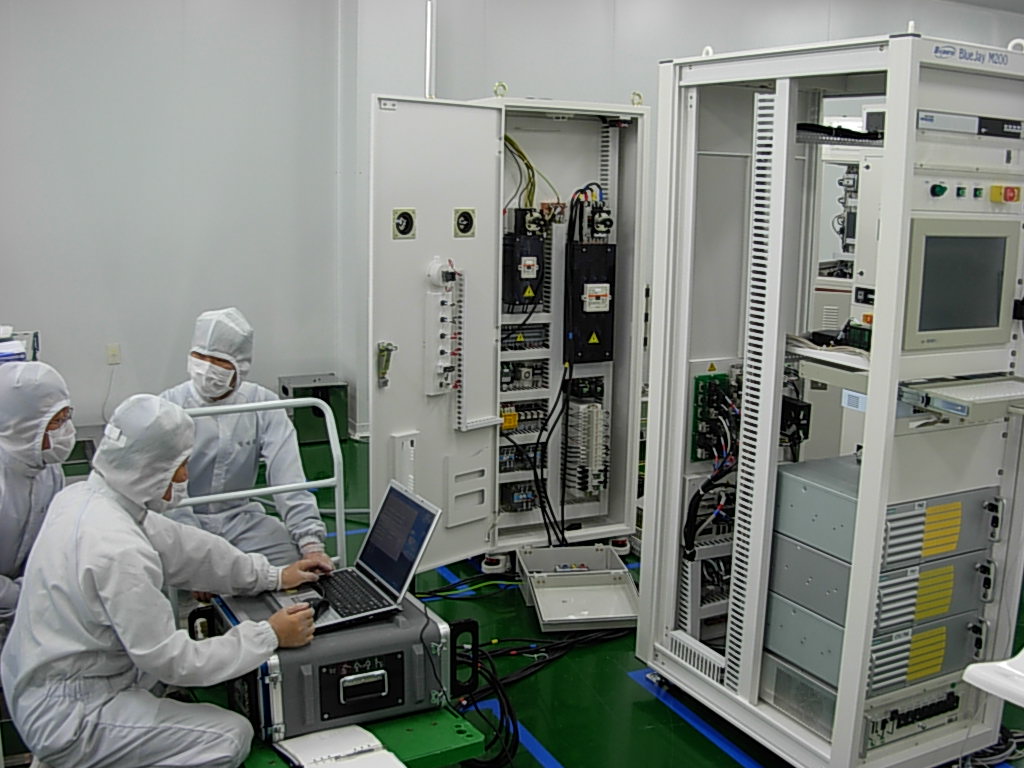

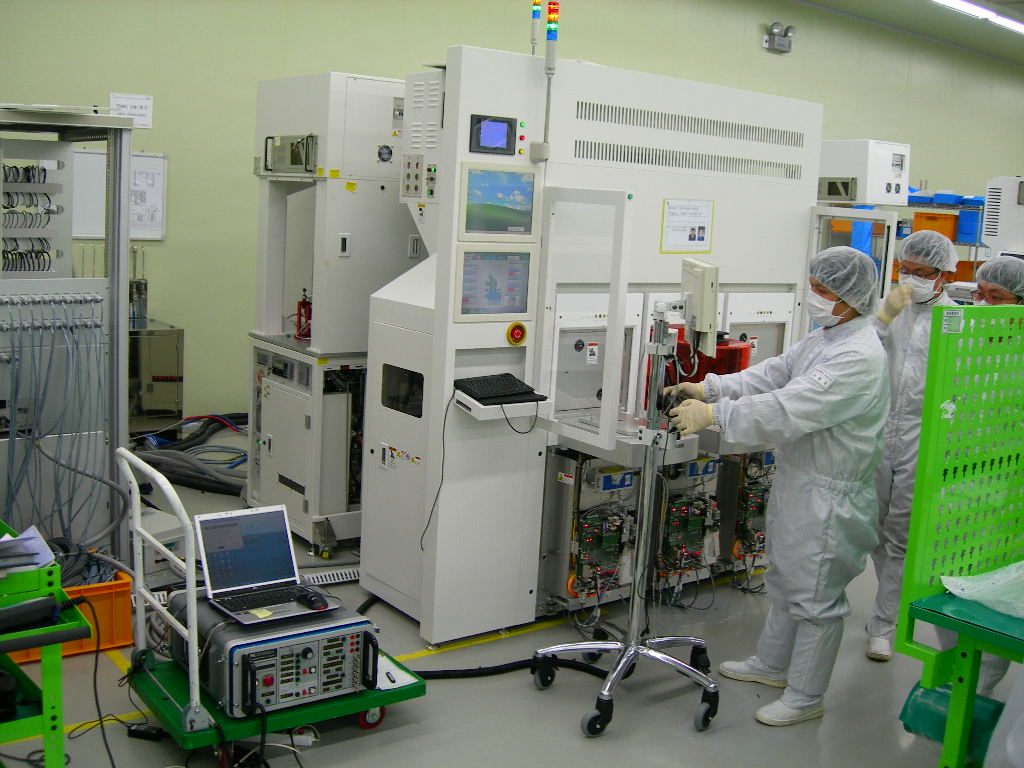

[반도체 장비 SEMI F47 시험사진]

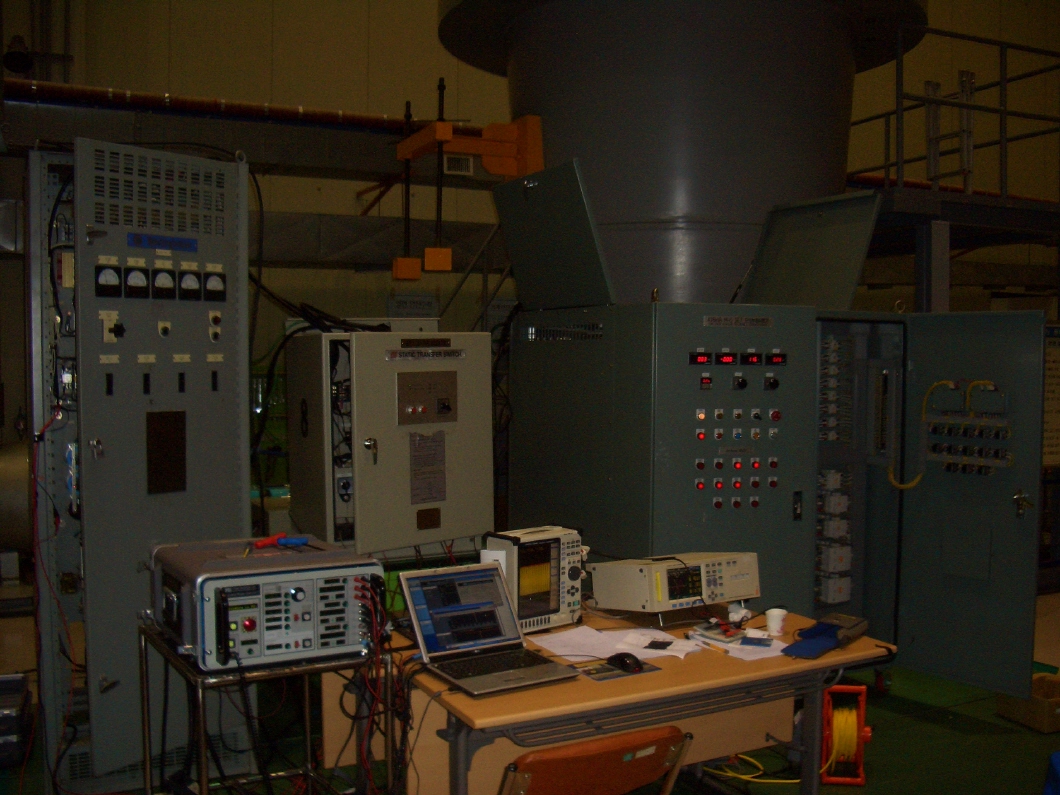

[발전소 인버터 새그 내성시험]

■  IPC 국내 납품 실적

  • 한국전기안전공사, LGDISPLAY (구미,파주공장), 하이닉스 엔지니어링, 충북과학대, 철도기술연구원
  • 다스텍, SGS

■  IPC 작동 교육 동영상 자료

■  보도기사

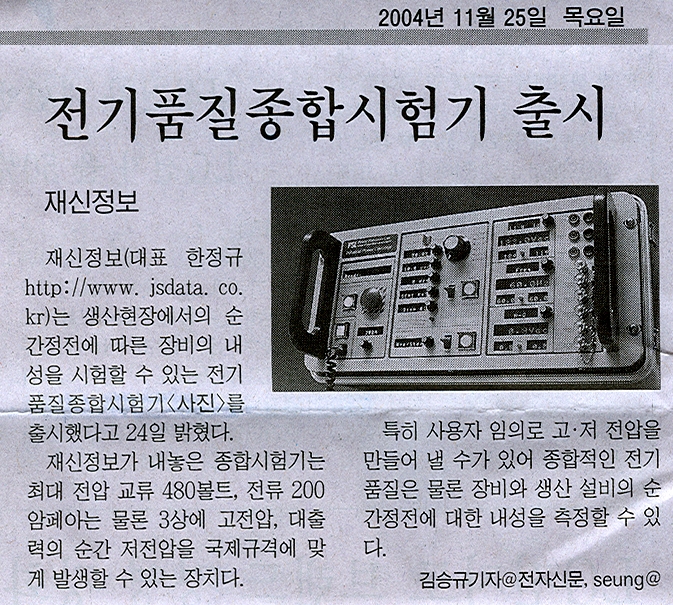

  • 전자신문 2004. 11. 25
