스마트 태양광 접속반 (Green-Cell)

주요 기능 및 장점

1. 자체 소비전력 최소화 및 구조의 간소화

  • 방수/밀폐형 구조 (無 환기팬) IP55수준
  • 외부 방열판 자연 냉각 방식
  • 역전압 방지 Module Diode (선택 ) : 순방향 전압강하 저하 : 1.4V이하
  • 무다이오드 방식 선택 가능(경제성)
  • 디스플레이 : 야간 Sleep Mode 적용

2. 접속함 모든 정보 전면 터치스크린 표시

  • 전압, 전류, 온/습도, 일사량 등
  • Channel별 동작상태 정상유무 표시
  • Door Open 없이 감시 가능
  • 원격모니터링 S/W없어도 현장점검 가능

3. 내부 Module간 신호 : Digital 통신화

4. 접속용량 : 4channel 단위로 증설

  • 최대 32 channel(4/8/16…32Ch)

5. Main Controller 역할

  • 접속함 전체 제어 및 정보관리
  • 전 Channel별 전압/전류/부담율 감시
  • 접속함 내부온도 감시
  • Module Diode 내압 1,600V급 사용
  • Channel별 개별상태 가시 경보 표시
  • 일사량(경사/수직) 감시기능 통합
  • 주변환경 온/습도 감시기능 통합
  • 터치스크린 장착(LCD-TFT)
  • 원격 모니터링 S/W 연동 기능제공

6. Main Controller 역할

  • (Resolution 0.2%(정밀계측) : 소수점 이하 두자리까지 측정으로 모듈 이상 진단 가능

7. Main Controller 역할

  • 채널별 발전량 차이 평가 진단 가능

접속반의 특징

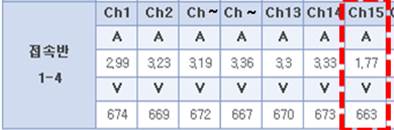

1. “A”발전소의 #1-4번 접속반의 채널 경보 상태

  • 15번 채널은 전체 채널의 평균보다 낮은 전류가 검출되고 있어
  • 전체 전력에 대한 채널의 부담율을 이용하여 채널별 설정된 부담율 상한/하한에 대해 경보
  • 발전량의 차이로 경보발생 가능
  • 발전량 취득은 정밀급(0.2%) 전류계측을 구현
  • 정밀 계측에 의한 채널단위의 모듈 불량을 진단하고 불량을 확인할 수 있음.
  • 이로 인한 운영 중에 설비의 진단이 가능해 지며, 점검에 따른 비용을 절감할 수 있으며, 발전 수익 손해를 최소화함.

2. 모듈 Diode에 의한 발열 저감 및 전력손실 감소

  • 전압 강하(1.4V 이하)가 적은 모듈 Diode를 사용하여 자체 발열을 억제함.
  • 대용량(국내 최대)의 방열판을 장착하여 접속반 내에서 발생하는 열량을 공기유통없이 외부로 발산하며, 함내 온도 상승을 억제함.
  • 일반 Bridge Diode의 전압강하(2.4V)에 비해 절반 수준(1.4V)의 전압강하로 Diode에서 발생하는 전력손실을 줄이고, 모듈의 전압을 높게 유지함으로 인하여 전체 발전량 증대에 기여하여 발전수익을 극대화함.
  • 전력 손실량은 5년 정도의 사용으로 추가되는 접속반의 시설비용을 보상받을 수 있음.
  • 접속반 내의 온도 상승을 억제함으로써 화재의 위험으로부터 완전히 자유롭게 함.(현재까지 화재발생 이력없음)

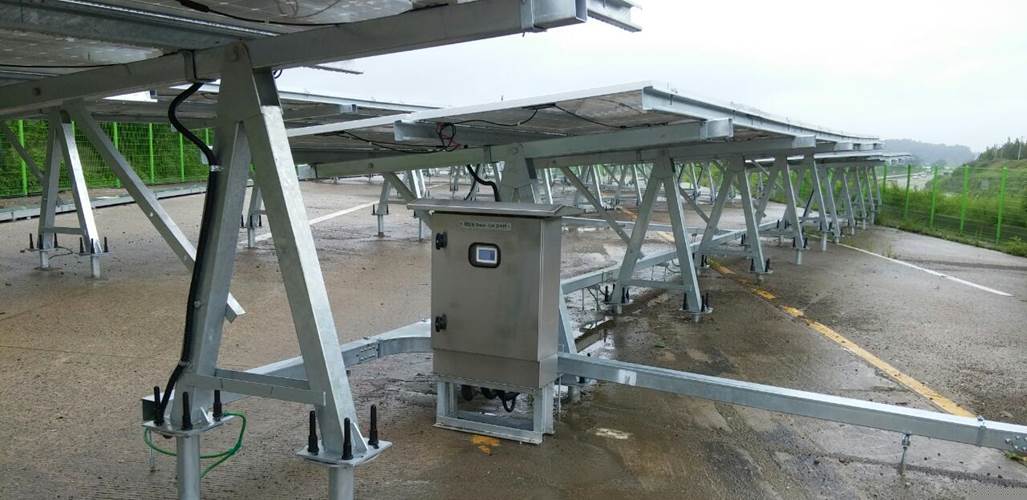

3. 함체 구조의 특징

  • 함체가 설치된 옥외에서 직사광선을 받으면 태양열에 의한 함체의 내부 온도가 상승하는 악영향이 발생됨
  • 이를 방지하기 위해 함체의 지붕을 본체와 분리하여 공간을 두고 장착되어 있음.
  • 직사광에 의한 함체 내부로의 열 전달을 방지.
  • 외부와 통풍구가 없어서 벌레와 먼지에 의한 이물질 침투가 불가능함.

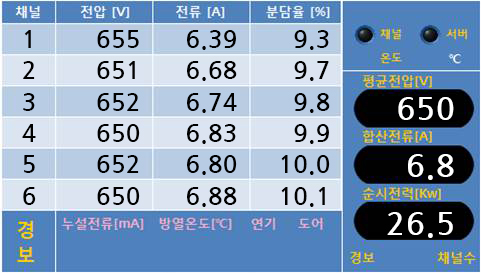

4. 터치 스크린에 의한 일괄 감시

  • 전체 채널의 감시가 LCD Display에 6채널 단위로 감시가 가능하여 도어를 열지 않은 상태에서도 운전상태를 감시할 수 있다.
  • 상위 서버와 RS-485 통신도 단일 프로세서에 의해 운영된다.
  • 각 채널간의 부하분담율을 계산하여 불량 Module이 있는 채널의 경보사항을 즉시 평가할 수 있게 했다.
  • 접속반에서 발생하는 모듈과 인버터간의 누설전류 감시도 가능하다.
  • 함체 내에 화재가 발생할 경우 연기를 감지하여 즉시 경보를 발생한다.

5. 함체 규격

  • 가로 * 세로 * 높이 : 645 * 280 * 700
  • 지붕포함 : 845 * 480 * 920
  • 무게 :
    • 20 채널용 모듈 다이오드형 : 80kg
    • 20 채널용 무다이오드형(KS) : 68kg

6. 제품 납품실적 (2014년~)

  • 코텍에너지 : 300대
  • DSP : 15대
  • 하이웨이 솔라 : 185대
  • 팜스코 : 60대
  • 제일종축 : 20대
  • 해오름 : 4대
외 다수 발전소
