■ IGR 누전분석기 (활선 절연저항 측정기) (모델명 : JS-2020 & JS-0608H & JS-0901HC & JS-2010S)

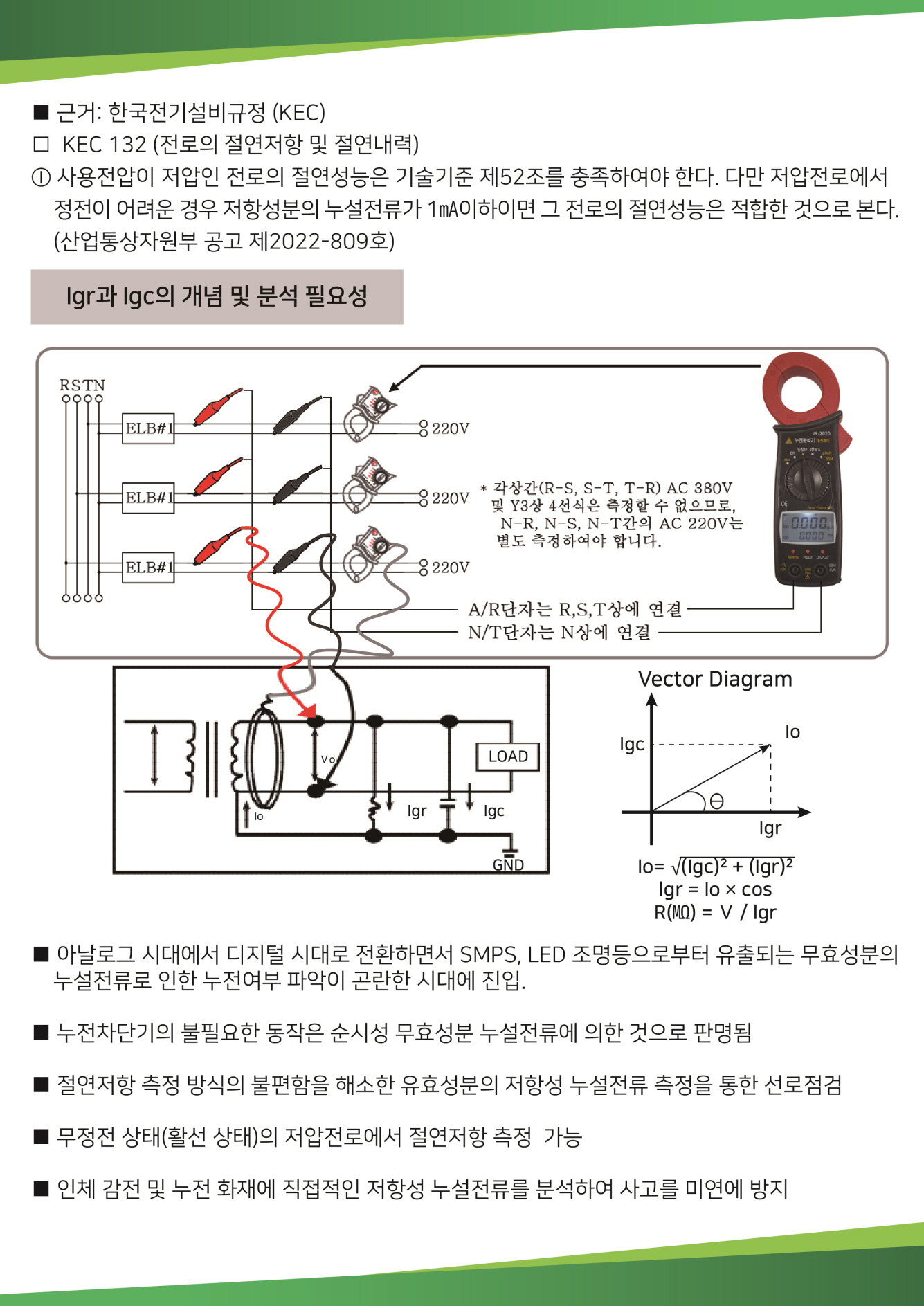

저압부문의 활선에서 Igr(저항성 유효 누전전류), Igc(용량성 무효 누설전류),
Io(벡터합)를 측정 → 활선 절연저항(MΩ) 산출
- 특허 등록 : 특허 제10-0876651호(2008.12.23) : 전압 위상각 비교방식 채택
- 인증 획득 : CE , EN61326-1(CISPR II, Class A)
- IGR 삼각 로고 상표등록 (공고번호 : 40-2014-0048710.2014. 05. 29)
용도
  • ■ 사용중 전기설비에 대한 활선 절연저항 측정
  • ■ 지중 전력구내 조명, 환기,배수시설 누전점검
  • ■ 가로등, 수중설비의 누전차단기 오동작 분석
  • ■ 공장 전원라인에 대한 Igr 누전전류 및 절연저항 측정
  • ■ 공공시설물, 놀이기구 등의 누전검사
  • ■ 24시간 가동하는 이동통신장치 전원의 절연저항 측정
  • ■ 써지보호기의 건전성 확인
  • ■ 본 측정기술의 특징
    • 절연저항값의 이론적인 계산값과 실제 측정값이 일치
    • 고조파 지역에서도 정확하게 측정됨
    • 용량성 누설전류도 정확하게 측정됨(Igc)
규격

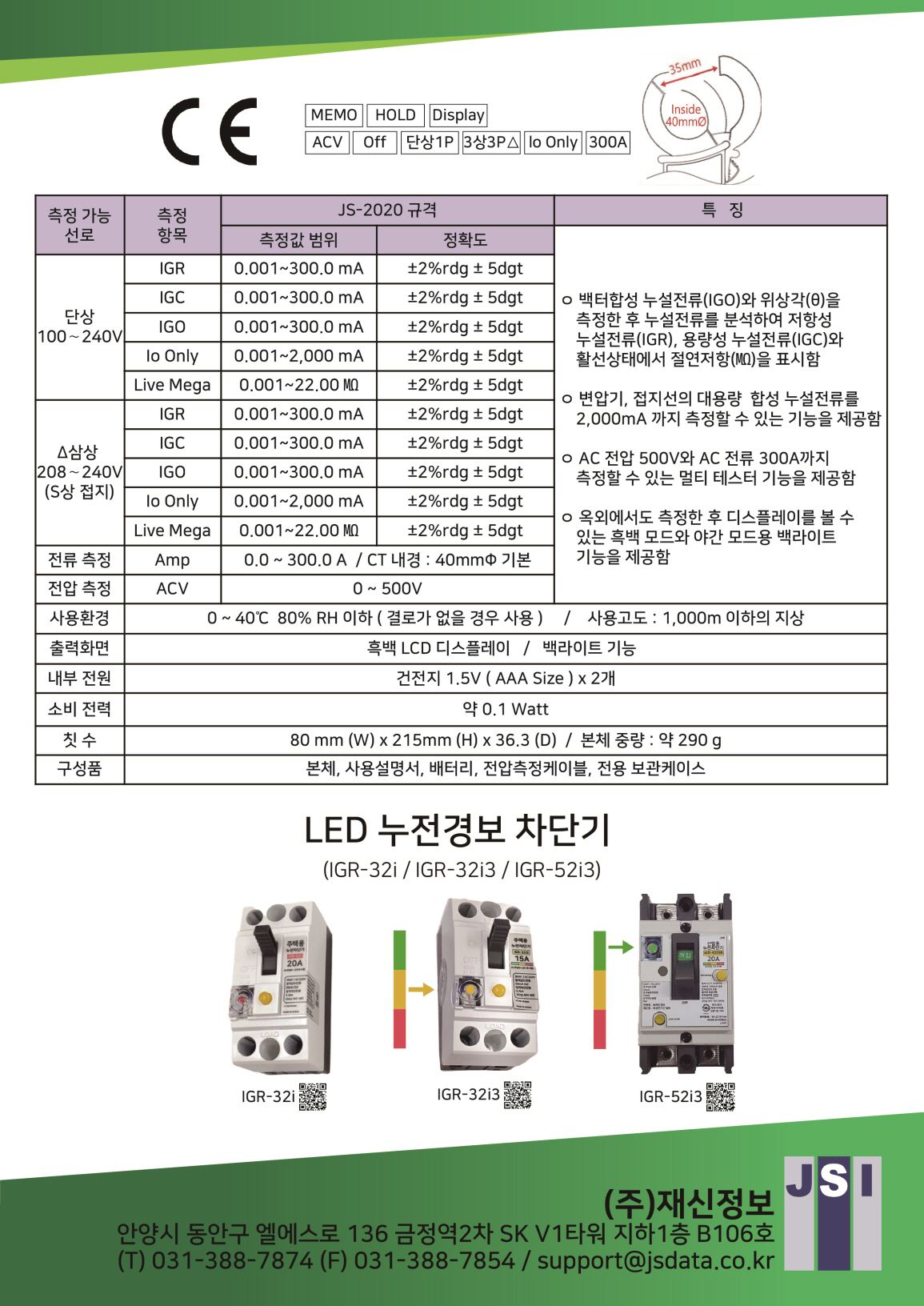

■ 고정밀 클램프 일체형 (모델명 : JS-2020) 규격 (신제품)
  • 클램프 일체형으로 고정밀급 모델
  • LCD, 백라이트 기능 추가
  • IGR/IGC/IGO : 0.001㎃ ~ 300.0㎃
  • Io only : 0.001㎃ ~ 2,000㎃ 측정 지원
  • 최소 측정 누설전류 : 70㎂
  • 활선 절연저항 : 0.001 ~ 22.00㏁
  • 일반전류 : 300A
  • 일반전압 : 500V 이하
  • CE 인증

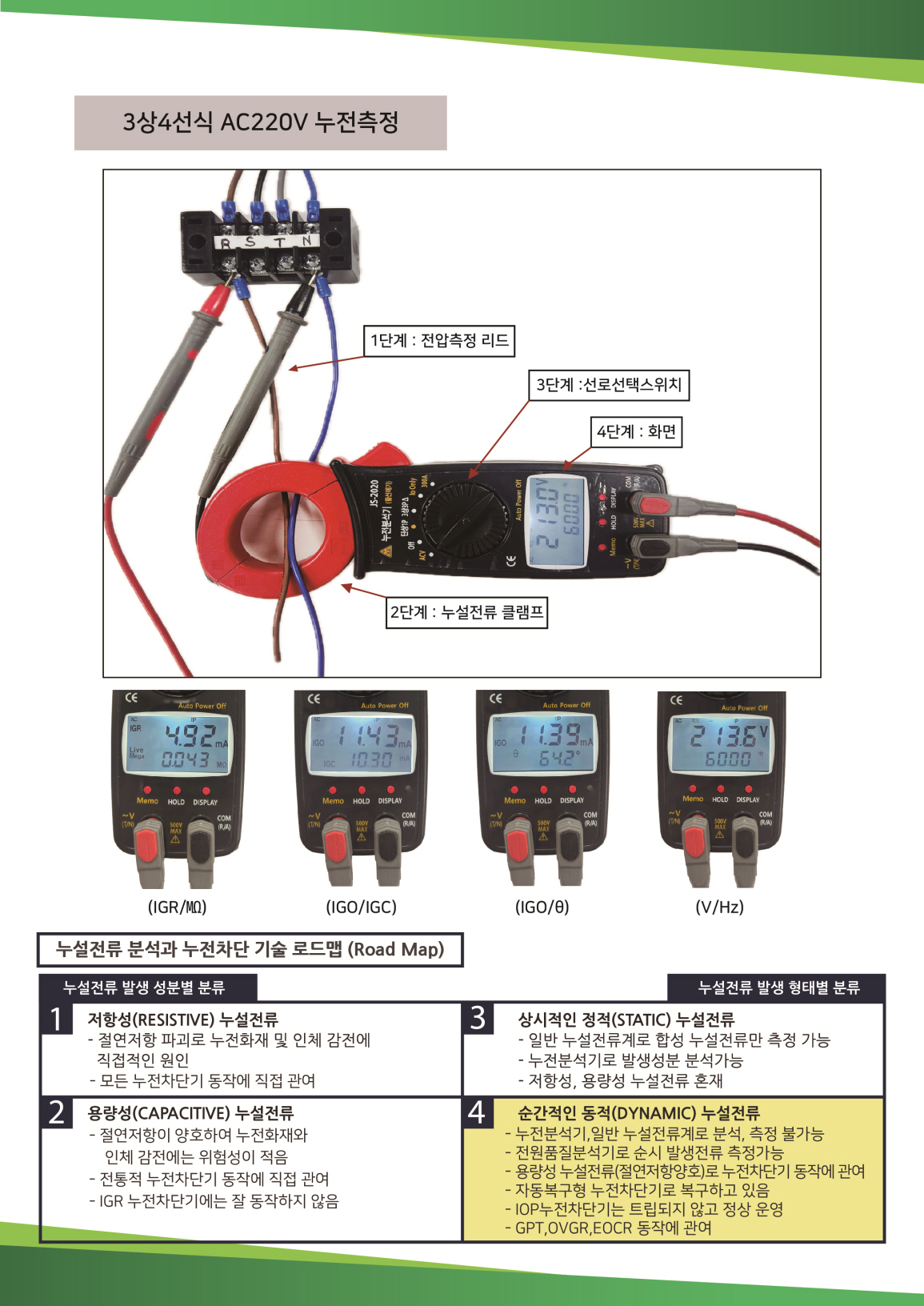

[ JS-2020 ]
■ 공통 규격
  • 측정 대상 선로 : 단상, 3상 3선델타
  • 3상4선 Wye(상평형시 4선 일괄동시 측정가능,1상씩 순서대로 측정)
  • 측정 전압 : AC 110, 240 볼트 이하
  • Igr, Igc, Io 측정 (mA)
  • 기준전압(V), 위상각(θ)
  • Igr전류로 활선절연저항 산출 (MΩ)
■ 칼라 TFT (모델명 : JS-0901HC) 규격
  • 클램프 분리형으로 고급형 모델
  • 칼라 터치 스크린 기능 추가
  • SD 메모리 카드 1GB 저장
  • IGR : 0mA ~ 300mA, 301mA ~ 2,000mA 측정 지원
  • 일반누설전류 : 2,000mA ( 일반미세전류측정)
  • 일반전류 : 300A
  • CE 인증
   ※2009 하노버 메세 국제박람회 출품 모델

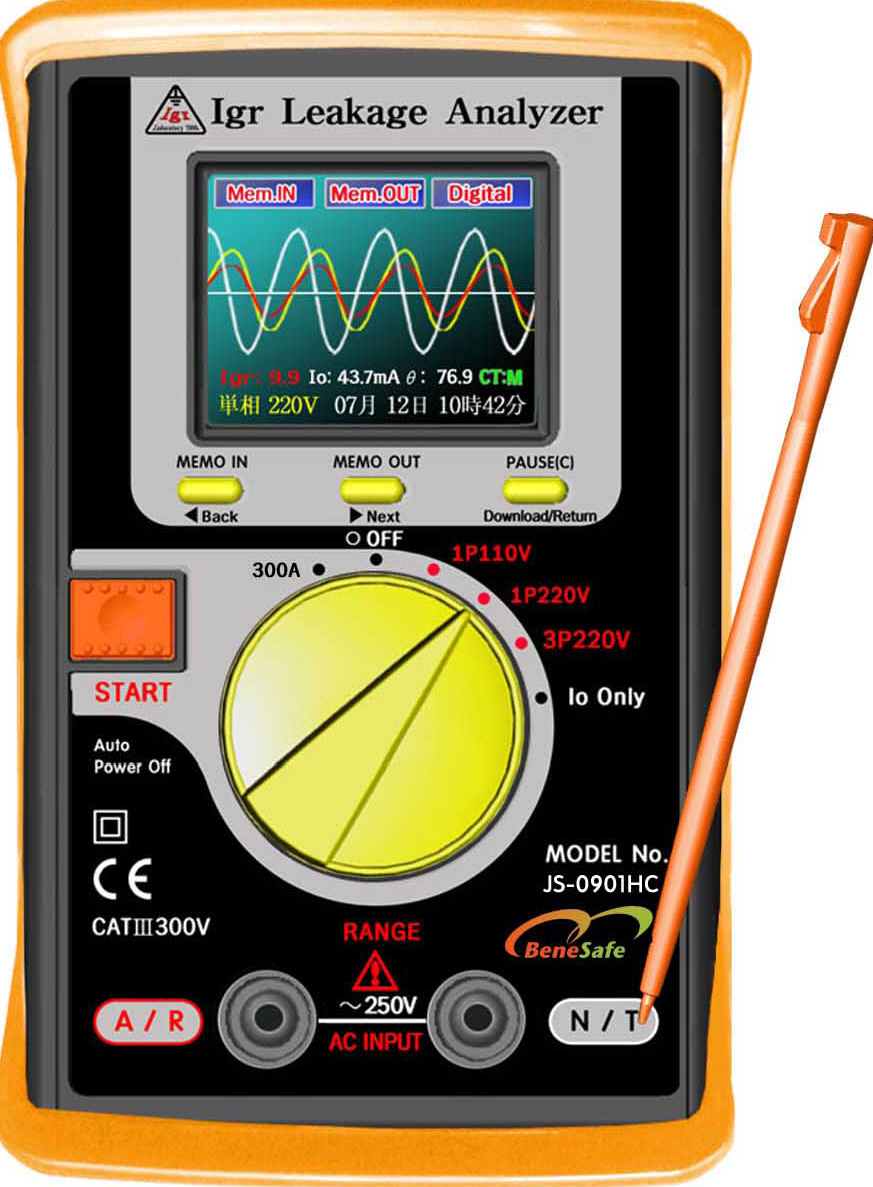

[ JS-0901HC ]
■ 흑백 디스플레이 (모델명 : JS-0608H) 규격
  • 클램프 분리형으로 보급형 모델
  • IGR : 0 mA ~ 300mA ( 0.50 ~ 30.00mA지원)
  • IGC : 0 mA ~ 300mA
  • Io : 0mA ~ 300mA
  • 기준전압(V), 위상각(θ),주파수(f)
  • 활선 절연저항 표시
  • CE 인증
■ CT 클램프 선택
  • 소형 : Ф25mm (모델명 : IGR CT-01) (옵션)
  • 중형 : Ф40mm (모델명 : IGR CT-02) (기본)
  • 대형 : Ф68mm (모델명 : IGR CT-03) (옵션)

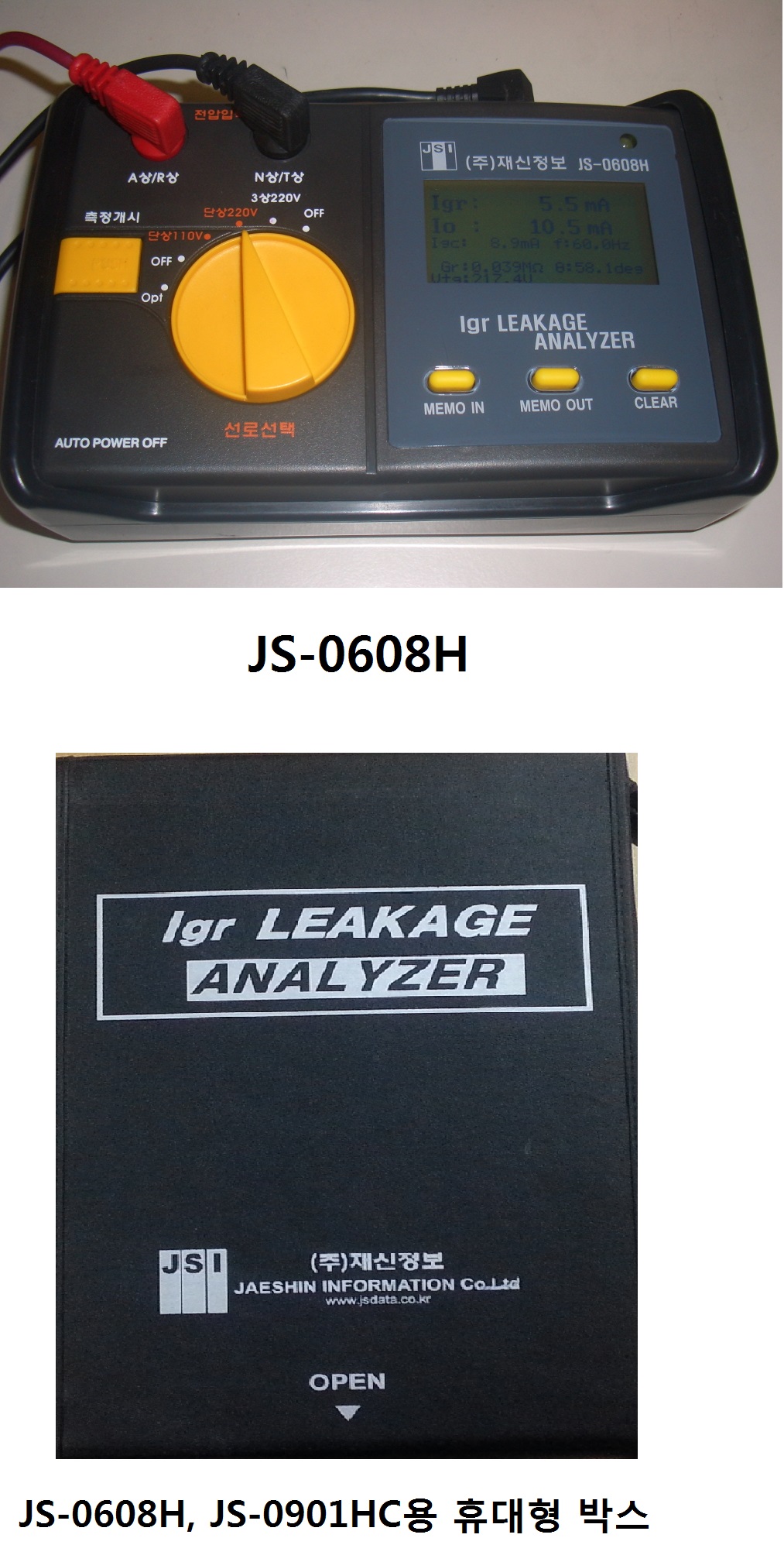

[ JS-0608H ]

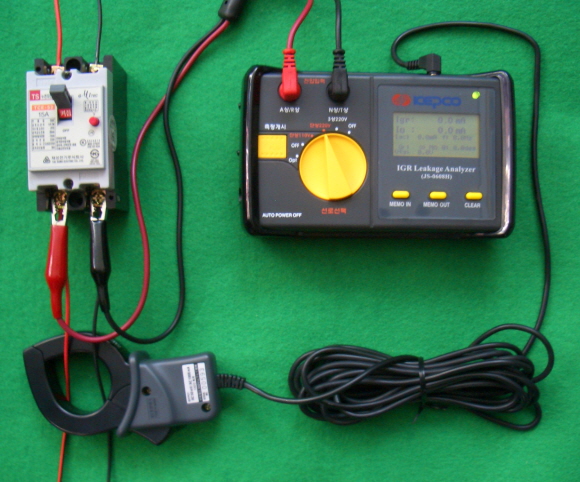

[JS-0608H 로 활선절연저항 측정을 위한 측정 클램프와 전압 프루브 연결방법]
■ 보급형 클램프 일체형 (모델명 : JS-2010S) 규격
  • 클램프 일체형으로 보급형 모델
  • 칼라 터치 스크린 기능 추가
  • IGR : 0 mA ~ 300mA, 301mA ~2,000mA 측정 지원
  • 일반누설전류 : 2,000mA
  • 일반전류 : 300A
  • 일반전압 : 380V 이하
  • CE 인증

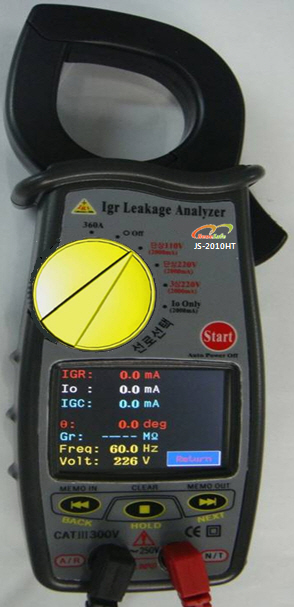

[ JS-2010S ]
표준사양
부속품
■ 전압 입력케이블 2종
■ 보관 케이스
주) 3상4선식 Wye 결선의 동시 활선 절연저항측정은 3상 전류가 완전 평형이 되었을 때만 측정이 정확함으로 일반적인 Wye 선로상에서는 IGR 측정이 불가능하여, 활선 절연저항을 정확하게 산출할 수 없습니다. 따라서 단상(L1, L2, L3 ~ N)으로 개별 측정하여 전체 선로를 판단할 수 밖에 없습니다.
(주의 : 440볼트 모터에 대한 절연저항은 측정할 수 없음)
