DVR / DVC / OSC

1.  DVR ( Dynamic Voltage Restorer)

다이내믹 순간전압강하 보상장치
무 배터리 방식의 온라인 타입의 보상회로 채택 (연속 새그에 강함)!
보상 장비 자체고장 시에도 부하장비를 다운시키지 않는 구조

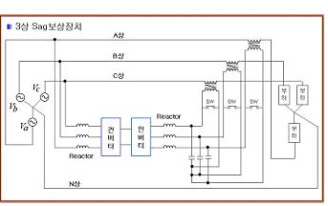

3상 전용 중,고압 대용량 새그보상장치 :
   - 3상 LV    208V ~ 480V : 50kVA ~ 2,400kVA
   - 3상 MV 3,300V, 6,600V : 1,250kVA ~ 3,600kVA
기본 보상능력 :+30%, -30%까지 100% 무제한 시간 보상
                            -40%까지 정격전압의 100% 30초 보상
                            -50%까지 정격전압의  90% 30초 보상
                            -60% 이하에서는 입력전압을 그대로 출력으로 내보내는 Bypass 동작
응답시간 : 3ms 이내
ZiGOR 사 제품 : 전세계 다수 설치 운영 중
                      6,600볼트 대상 싸이트는 주로 질소, 산소, 탄소공장임


지식 Tip :
22.9kV, 154kV, 345kV급을 2회선 Dual Line으로 수전받고 있는 공장에서는 1개의 한전 공급선에 재폐로에 의한 순시트립(수 싸이클 순간정전 의미)이 되어도 공장 내부에서는 순간전압강하밖에 생기지않기 때문에 순간정전 보상장치를 설치할 이유가 전혀 없습니다.

하지만 수전 라인을 한 개의 라인으로만 운영하는 공장에서는 한전 수전라인에서 재폐로에 의한 순시트립 (수 싸이클 순간정전 의미)이 될 경우에는 공장내부의 VCB등 수배전반 스위치들이 순간 돌입 과전류로 인해서 대부분 차단이 되기 때문에 순간정전 보상장치를 생산설비에 아무리 부착하더라도 공장전체의 정전을 방지할 수는 없습니다. 현재까지 이러한 재폐로가 발생한 공장은 전체 정전이 되었습니다. 또한 부하 전원선 단락에 의한 0볼트 순간정전이 일어나면 해당 선로는 차단기가 트립되어 부하단이 정전이 되며, 다른 전원선은 순간전압강하가 생기기 때문에 만약 해당 사고선로에 순간정전 보상장치가 설치되어 있더라도 전혀 소용이 없게 됩니다. 이러한 부하단 정전시에도 계속 전원을 공급하고자 할 경우에는 1~5분 정도의 정전보상장치와 비상발전기가 필요하게 됩니다.

따라서 고압 이상을 사용하는 공장에서는 DVR - 순간전압강하(Sag)보상장치를 설치해도 전혀 문제가 없습니다.

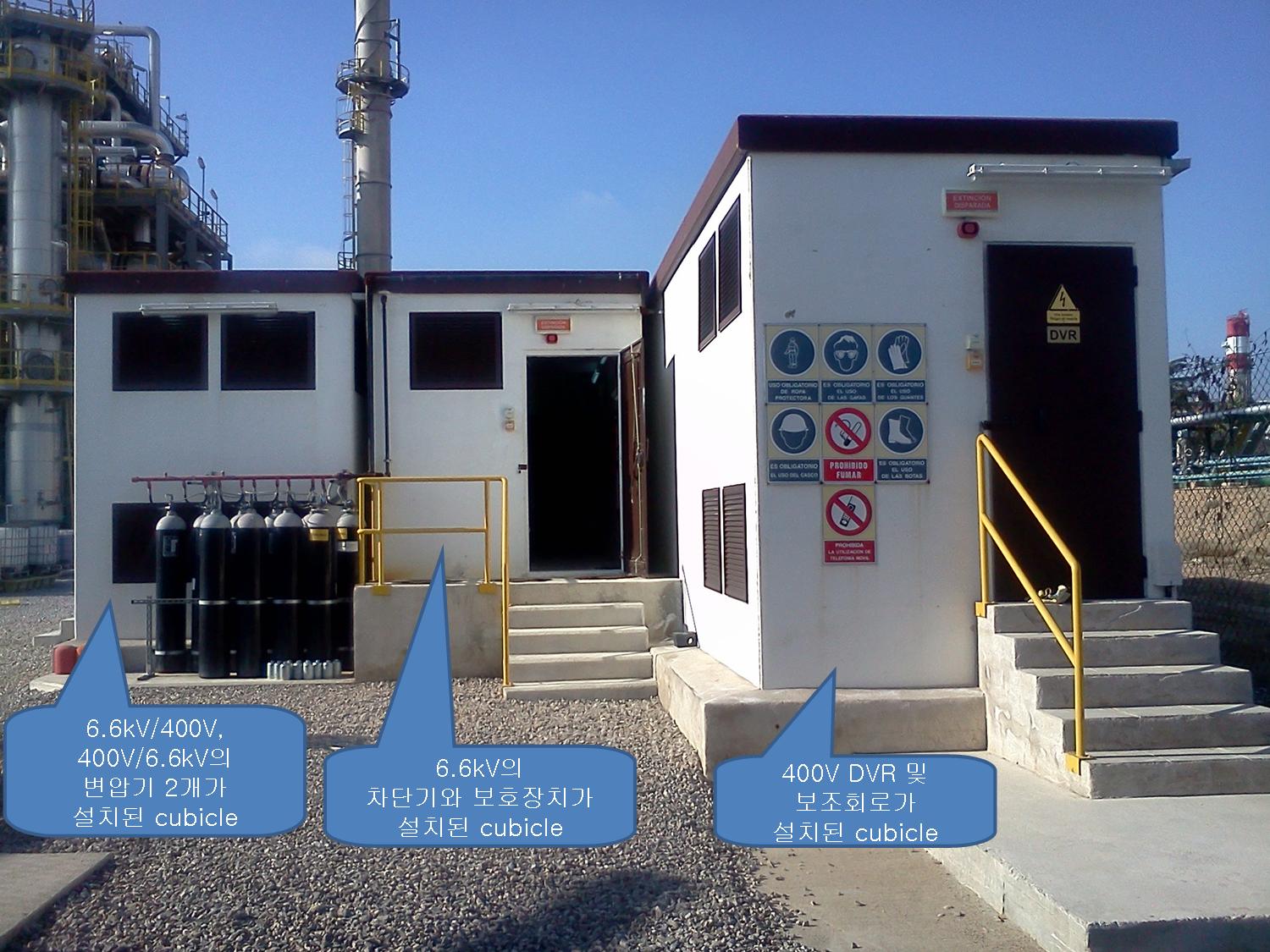

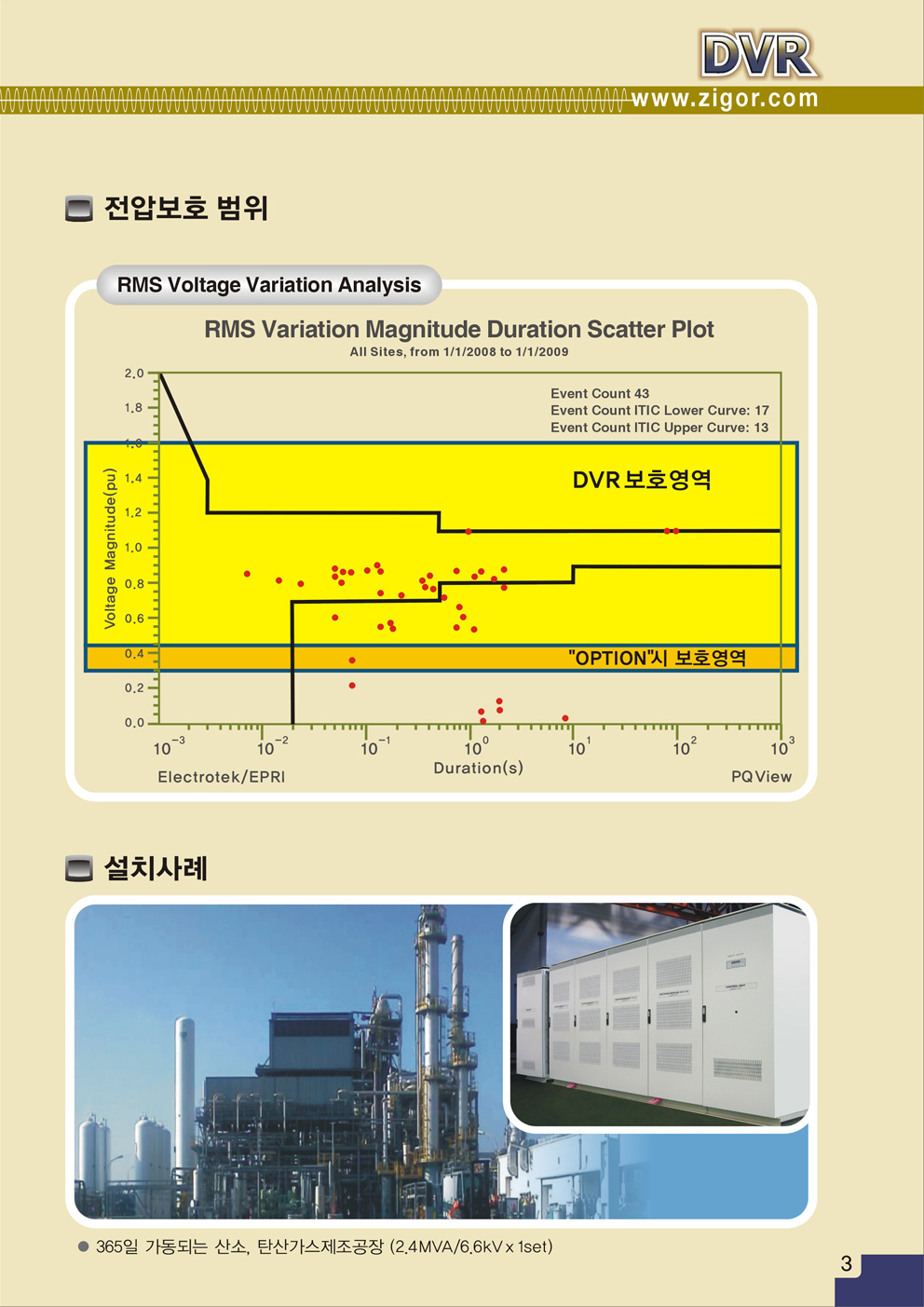

■ 6.6kV 2.4 MVA 설치 운영 사례

- 스페인 바로셀로나 에어리퀴드사 산소, 탄소공장
☞ 상기 규격 중 50% 미만 Sag 발생시에 기본 규격은 입력 전압을 보상하지 않고 바로 출력으로 바이패스함.

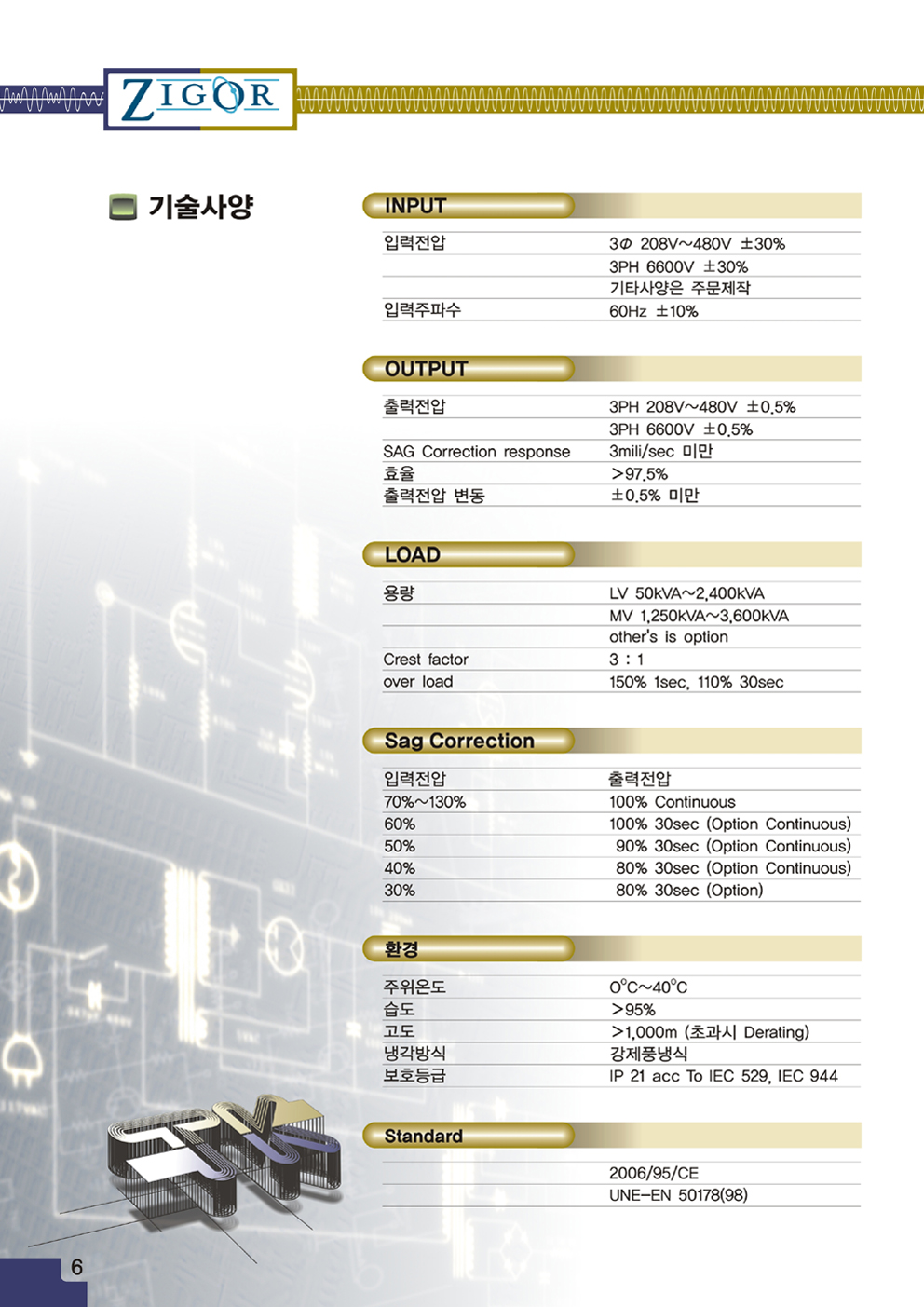

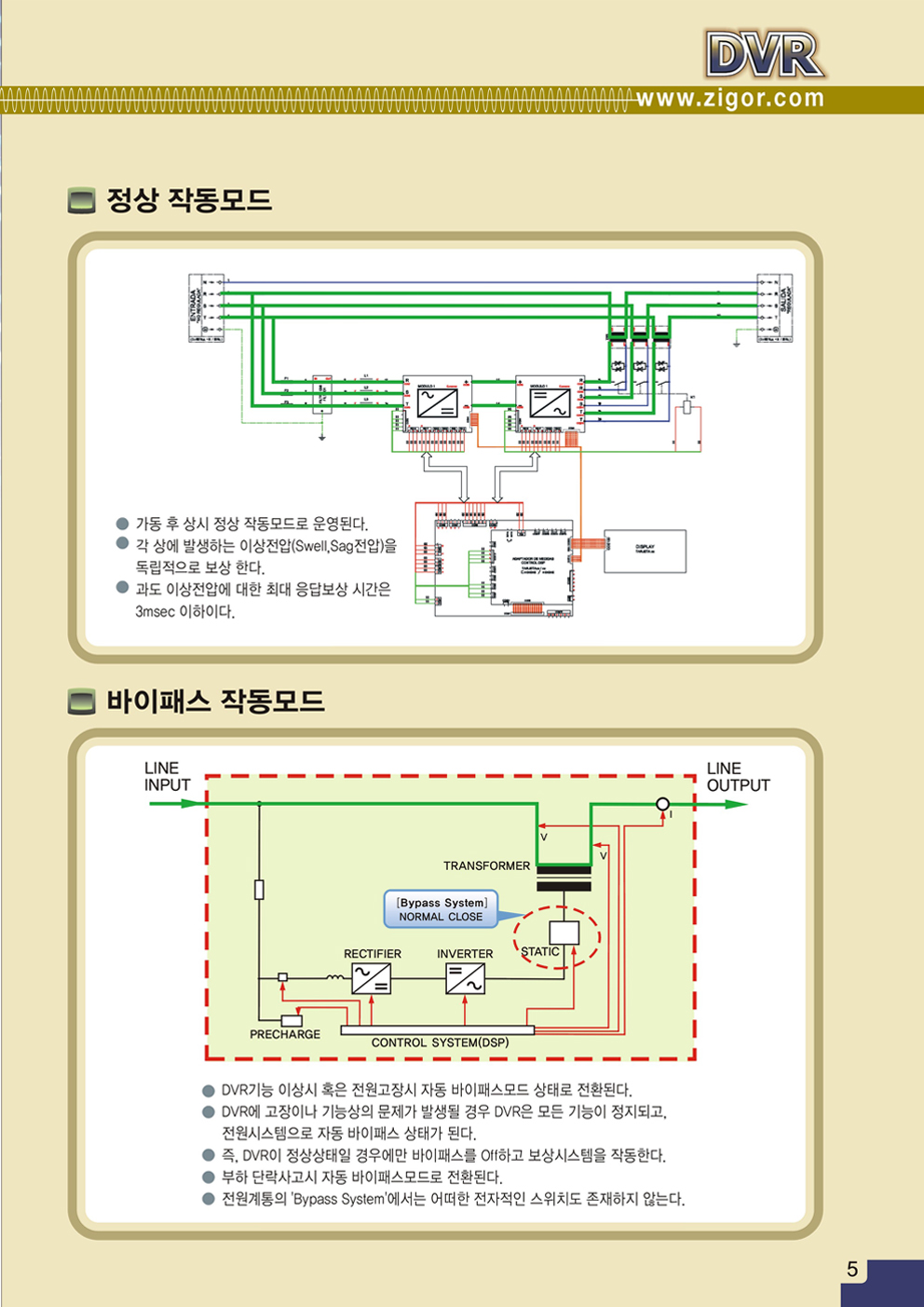

■ 전체 카탈로그 보기 : DVR

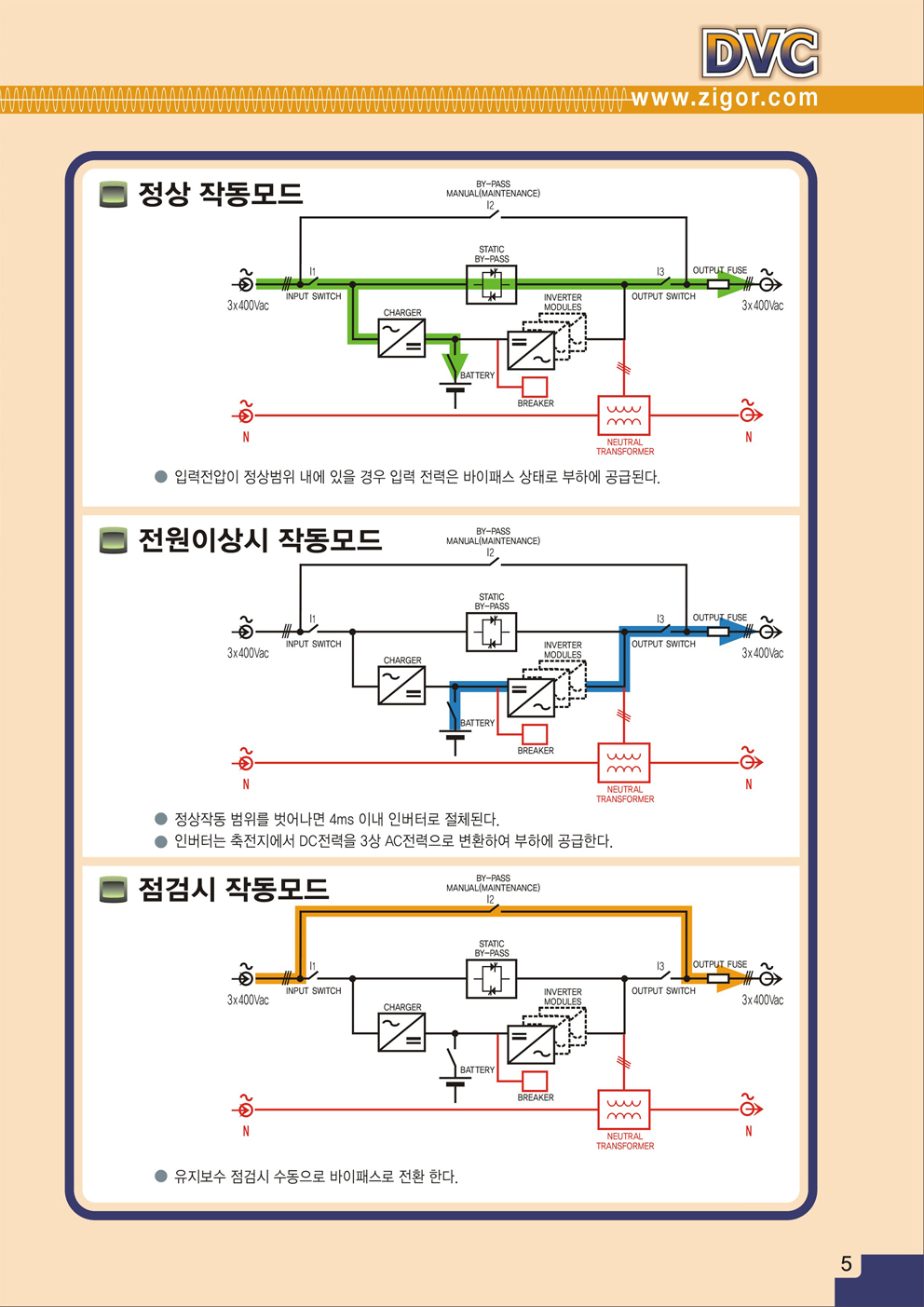

2.  DVC (Dynamic Voltage Compensator)

다이내믹 정전 보상장치 (Dynamic Voltage Compensator)
배터리 또는 슈퍼캐패시터 방식의 정전 보상장치(순간정전 포함)
보상시간 : 축전지 : 1~5분, 슈퍼캐패시터 : 1초 이상
3상전용 저압 대용량 정전 및 순간정전 보상장치 :
     - 3상 208V ~ 480V : 100kVA ~ 2,400kVA (기타는 주문제작)
응답시간 : 4mS 이내
ZiGOR 사 제품 : 전세계 다수 설치 운영 중


지식 Tip :
480V급 이하 저압선로에서 정전요인에 의해서 수배전반 차단기가 트립되어 정전이 발생하면 DVC가 작동하고, 정전을 보상하여 생산설비를 중단없이 운전하도록 한 후, 즉시 비상발전기가 30초 이내에 가동이 되도록 전기 시스템을 구성하여야만 공장 설비의 순간정전 대책을 완벽하게 할 수가 있습니다. 이때 정전 보상장치의 보상능력은 최소 1분 이상이 되는 것이 좋습니다.

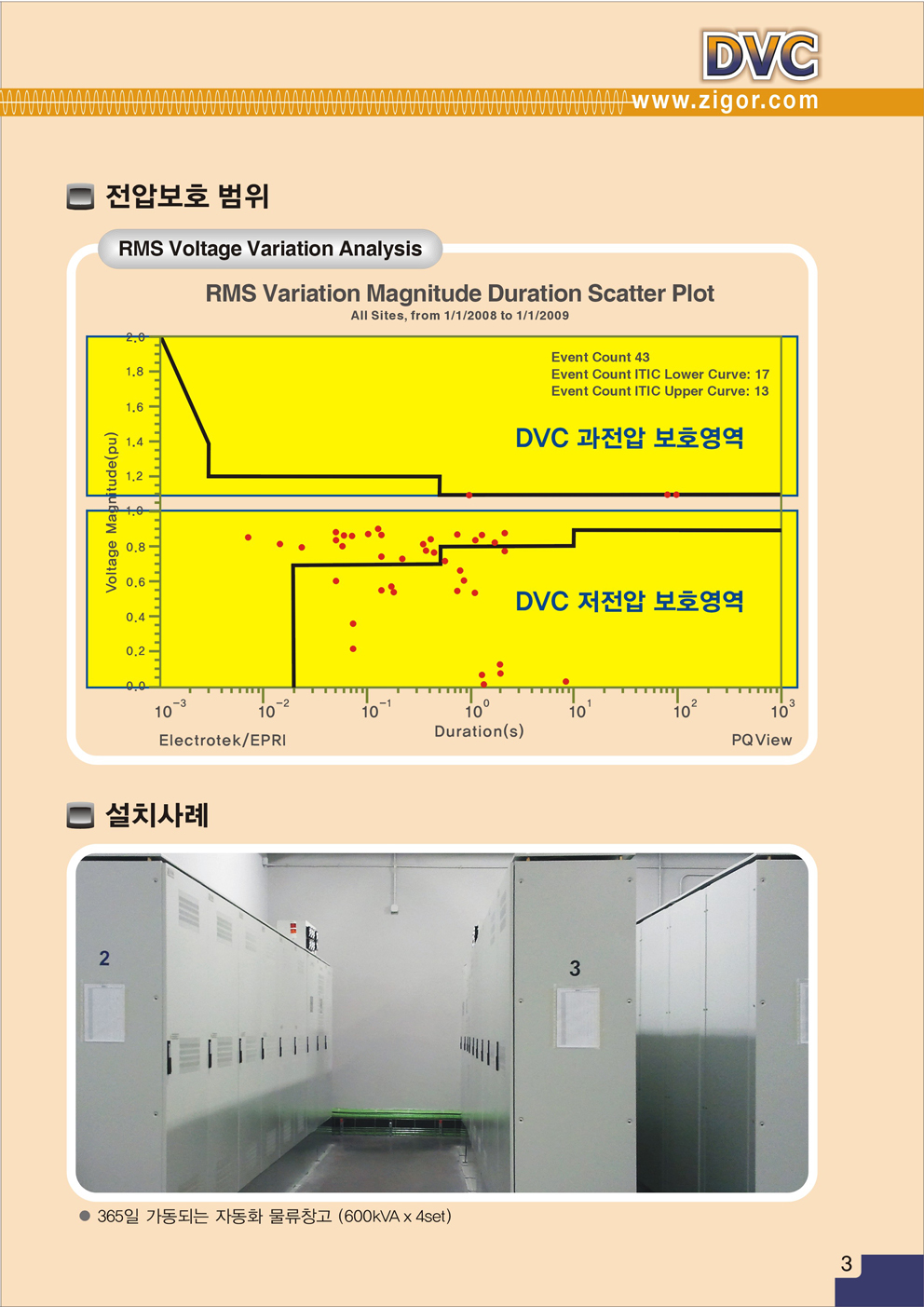

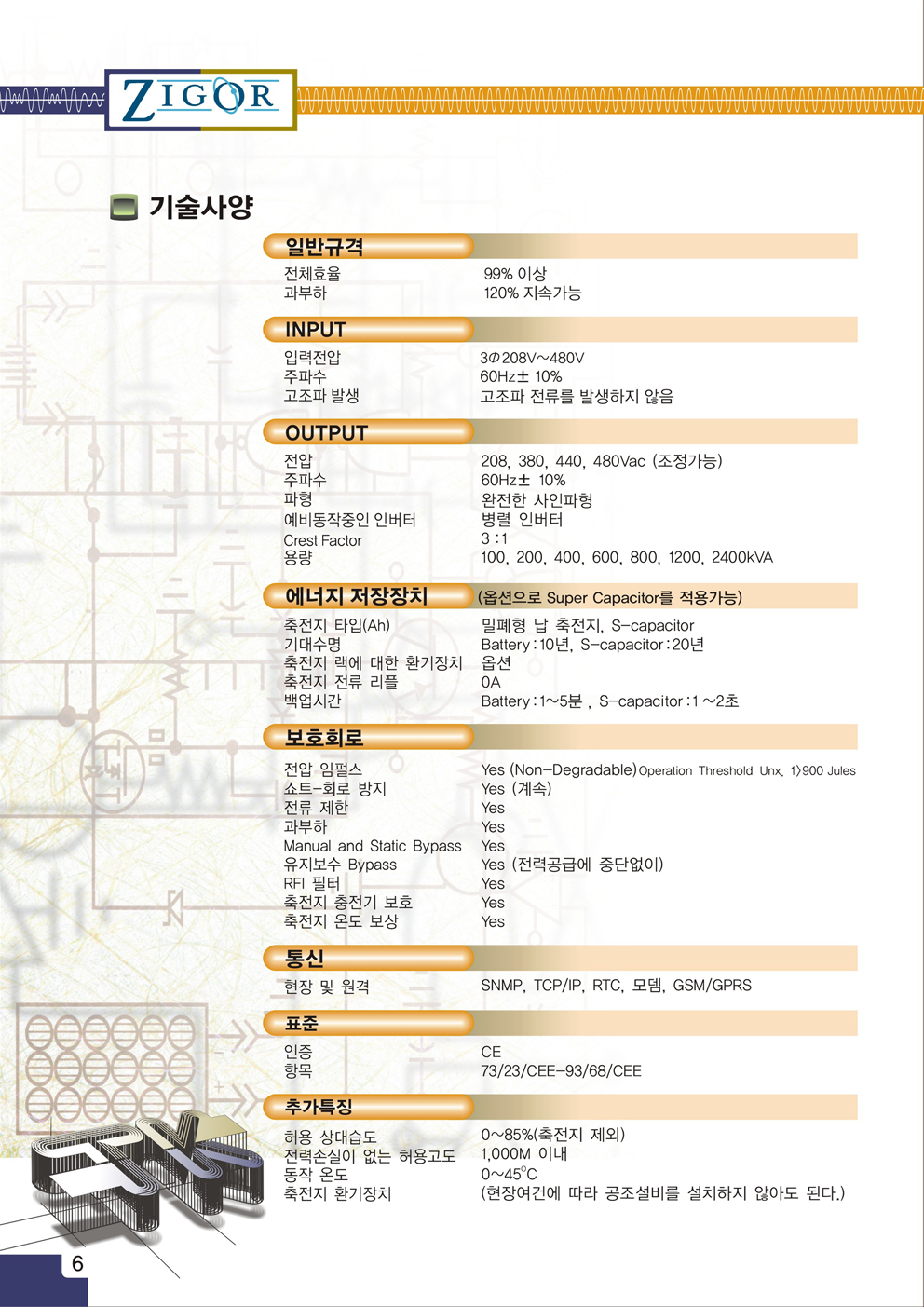

■ 전체 카탈로그 보기 : DVC

3.  소형 단상 DVR

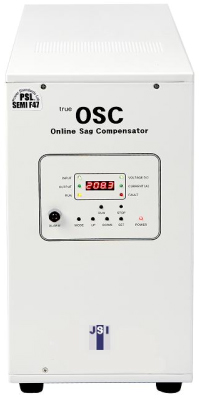

OSC (Online Sag Compensator : DVR방식)

1. 주요 특징

단상, 소용량 보상장치 (DVR 회로 채택)
UPS와 완전히 다른 회로 구성 !
무 배터리 방식의 온라인 전용 순간전압강하 보상장치 !
장비자체 고장시에도 공장설비를 다운시키지 않는 구조
공장 생산성 향상에 100% 기여 !
국내 최초 PSL사 SEMI F47 인증서 획득
KTL에서 0% (0볼트) 1초 보상성능 인증

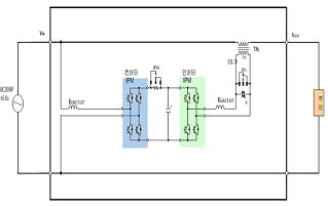

2. 블럭도

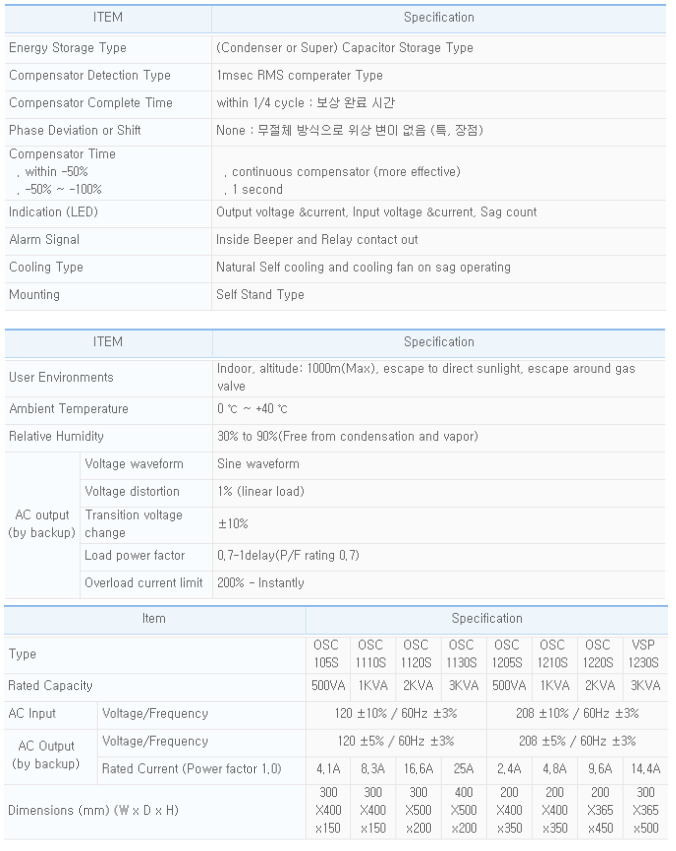

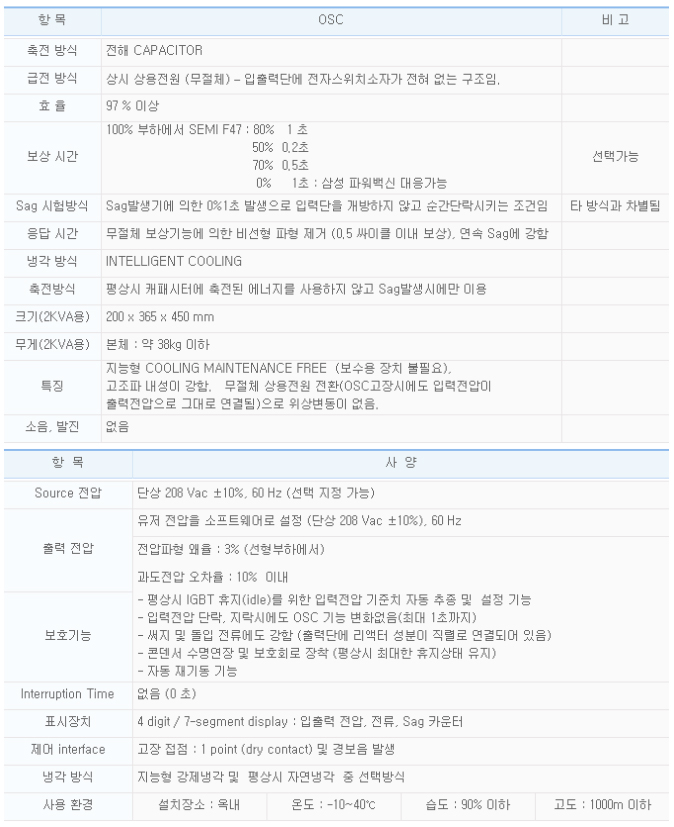

3. 규격


M/C용 소형 OSC ( 500VA급 )

항 목

규 격

비 고

보상 방식

 콘덴서를 사용하지 않음

장수명

급 전 방 식

 입력전류와 전압을 이용하여 출력을 보상  하는 방식



입 력 전 원

 120V, 208V ~ 240V



보 상 범 위

  입력전압 : +20% 시 출력 100% ± 3%
                  -50% 시 출력 100% ± 3%
                  -60% 시 출력   90% ± 3%
  보상시간 : 30초 연속 보상 제공

 -60% 미만 새그 발생시 바이패스 시킴

 크 기

 300 X 200 X 150 mm 이하



무 게

 10 Kg 이하



보 호 기 능

 - 돌입 전류 발생 없음
 - 내부회로 고장시에 부하장비 다운없음
 - 내부 고장시 경보음 발생
 - 교체, 수리를 위한 외부 수동 바이패스 스위치 박스 제공
 - 연속적 새그에도 계속 보상 가능함

 -50% 부근에서 채터링 현상 전혀 없음

 냉 각 방 식

 자연 공냉식



제어 인터페이스

 경보음 스피커 및 접점 제공



사 용 환 경

 옥 내, -10 ~ 40 ℃
