■ 고강도 플라스틱 케이블 트레이 시스템

개 요

고강도 조립식 케이블 트레이 시스템은 건물의 분배 프레임 및 전선 케이블 포설에서 사용되는 케이블의 절연과 안전한 보호를 위해 설계되었다. PC/ABS로 만들어진 ㈜폴리시스 케이블 트레이는 우수한 열안정성, 날씨 저항, 할로겐 프리, 열저항성, 규격의 안정성, 방염환경 안정성 뿐 아니라 UL2024 인증 소재 및 향상된 충격강도, 인장강도를 가졌다. 단순한 연결 방식과 특별한 도구없이 다양한 형태로 빠른 설치가 가능하여 제품 설치시에 시간 및 비용, 인원 절감을 가져다 준다.
케이블 트레이 시스템은 메인 트레이에 추가 볼트없이 연결이 가능하며, 설치 시 메인 트레이의 측면 절단이 필요치 않아 보다 신속한 설치를 할 수 있다.

형태 및 장점

- 쉽고 빠른 설치

스냅 핏 시스템은 쉽고, 단순하고, 빠른 설치를 할 수 있으며, 적은 시간으로 다양한 형태로 적용 가능하다.

- 특별한 장비의 불필요

메인 트레이, 곡선 트레이와의 조이너 연결 시에 특별한 도구없이 손으로 연결이 가능하여, 시간 및 비용의 절감을 가져다 준다.

- 우수한 소재 (PC/ABS UL2024 인증)

PC/ABS 로 만들어진 케이블 트레이 시스템은 우수한 열안정성, 날씨 저항, 할로겐 프리, 열저항성, 규격의 안정성, 방염환경 안정성 뿐 아니라 UL2024 인증 소재 및 향상된 충격강도, 인장강도를 가졌다.

- 쉬운 레일 연결구 구성

볼트 조임을 하지 않는 조립식 연결 시스템으로 특별한 도구 사용없이 빠른 설치가 가능하다.

- 타사 제품과의 호환성

조립식 케이블 트레이 시스템은 타사 제품과의 호환을 고려하여 설계되었고 , 이는 사용자에게 추가비용 절감과 타사 제품이 설치된 곳에서 단순한 교체가 가능하다.

- 다양한 색상의 제품 구성

다양한 색상의 제품 구성으로 현장 관리가 편리하다.

- 어떤 현장이든 시공이 가능

유독가스에 의한 부식 , 염분 , 수분에 의한 부식이 없어 어떤 현장이든 시공이 가능하다.

- 부피 및 중량 ( 스틸 대비 15% 무게 ) 이 적다

조립식 플라스틱 케이블 트레이 구성으로 부피 및 중량 ( 스틸 대비 15% 무게 ) 이 적어 물류비 절감 효과와 케이블 피복손상을 방지한다.

- 접지가 필요없어 원가절감 효과

비전도체 소재로 접지가 필요없어 원가절감 효과가 있다.

조립식 플라스틱 케이블 트레이의 특성

소재 장점

- 성형 가공성

ABS 수지의 장점인 우수한 가공성을 갖고 있어 Polycarbonate 수지와 비교하여 1.5~2 배의 우수한 유동성을 보유하여 성형시 형성된 잔류응력에 의한 비틀림을 최소화 하였으며 , 진행성 Crack 등의 발생이 없다.

- 기계적 특성

인장강도등 기계적 특성이 엔지니어링 플라스틱과 동등수준이면서 우수한 충격강도를 보유하고 있으며 , PC 수지의 장점인 우수한 내열특성이 유지되어 온도 변화에 의한 기계적 특성의 저하가 적어 광범위한 온도에서의 적용이 가능하다.

- 화학 저항성

일반적으로 PC/ABS 는 알코올 , 물 , 기름 , 염분에 강하다.

- 규격 안정성

PC/ABS 는 수지흐름에 대한 직각방향 및 흐름방향에 따른 수축율 차이가 없어 성형후 치수 안정성이 우수하다.

소재 적합성

- 뛰어난 열 안정성

일반적인 난연 Grade 는 첨가되는 난연제 및 난연 보조제등에 의한 열 안정성의 저하로 인하여 흑줄등이 발생하므로 성형가공이 매우 까다로우나 PC/ABS 난연 Grade 는 난연 기구에 의한 수지의 난연화로 열 안정성이 매우 우수하다.

- 환경에 대한 방염성

브롬 (Br) 계 난연제중 연소시 독성물질 (Dioxin,Difuran) 의 발생 가능성이 있는 구조를 가지고 있는 난연제를 전혀 사용하지 않으며 , UL94 의 V0 등급을 가지고 있다.

- 방수성

일반적인 등급의 PC/ABS 는 기상 저항으로 인한 빛 노출시에 기계강도 및 탈색이 적다.

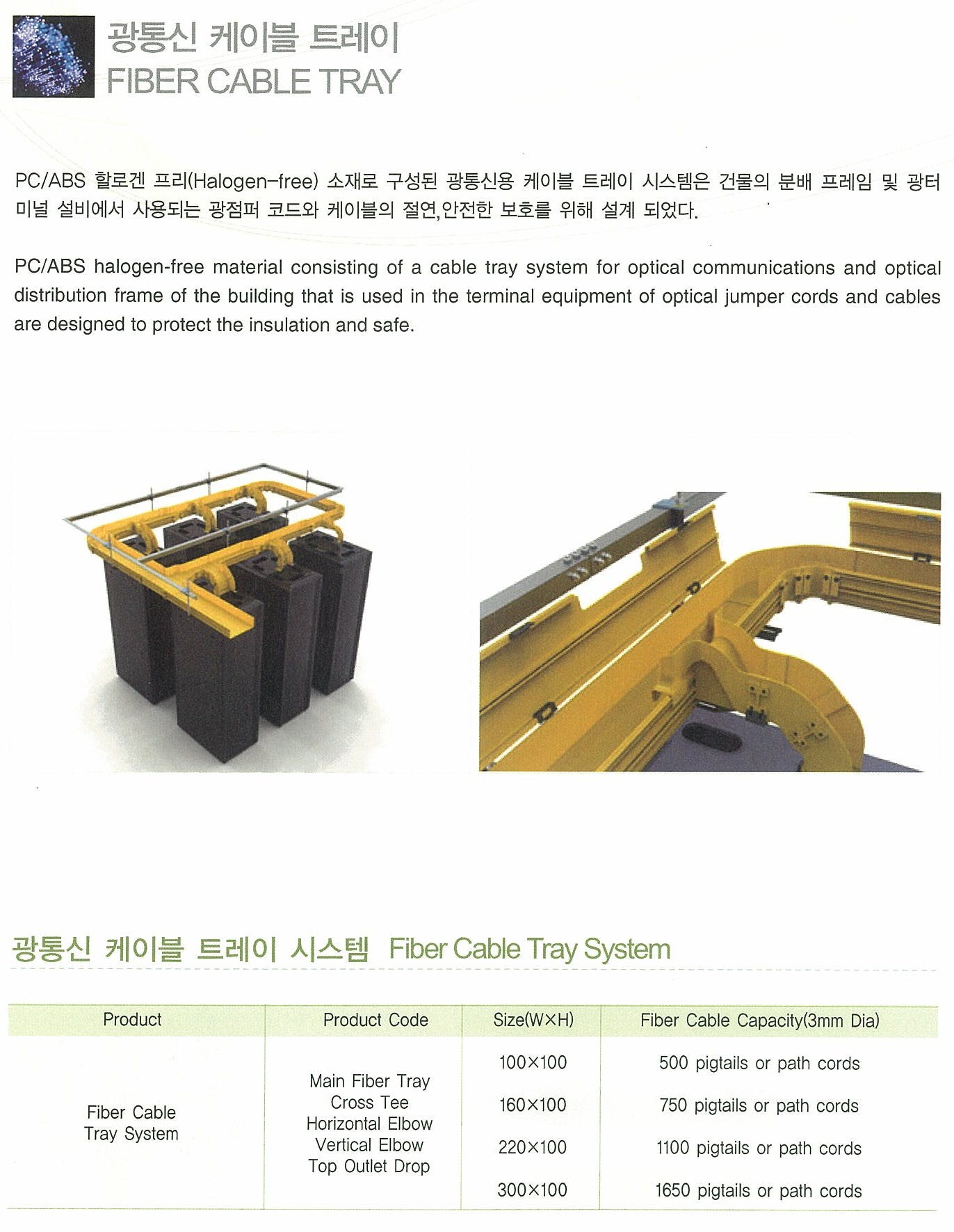

■ 광 케이블 덕트 시스템

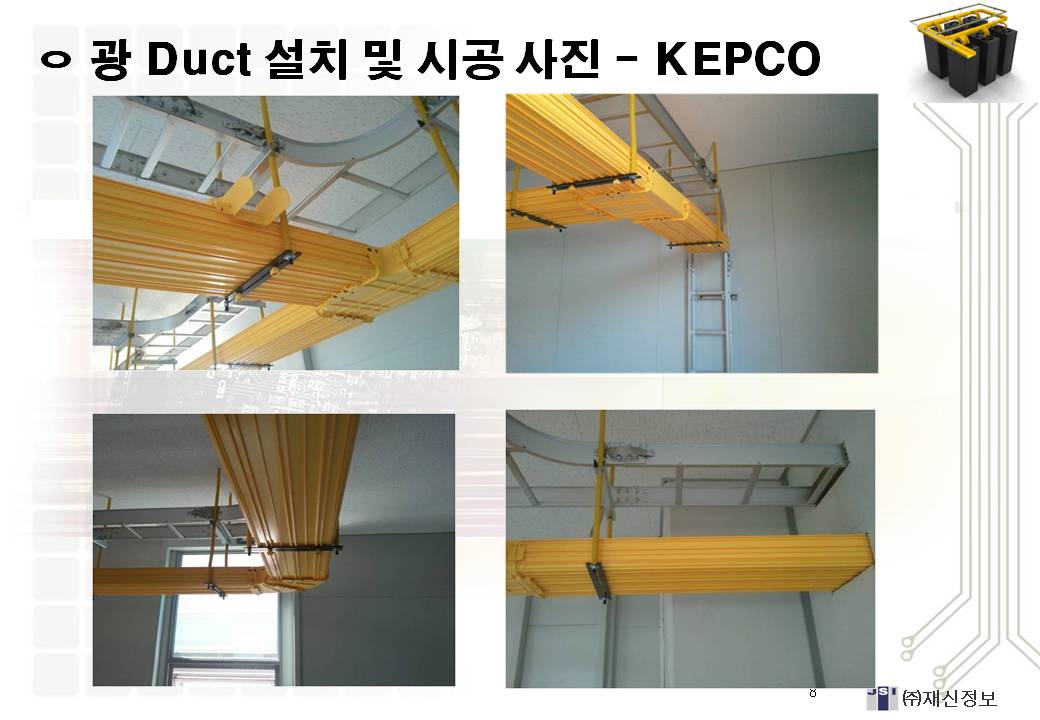

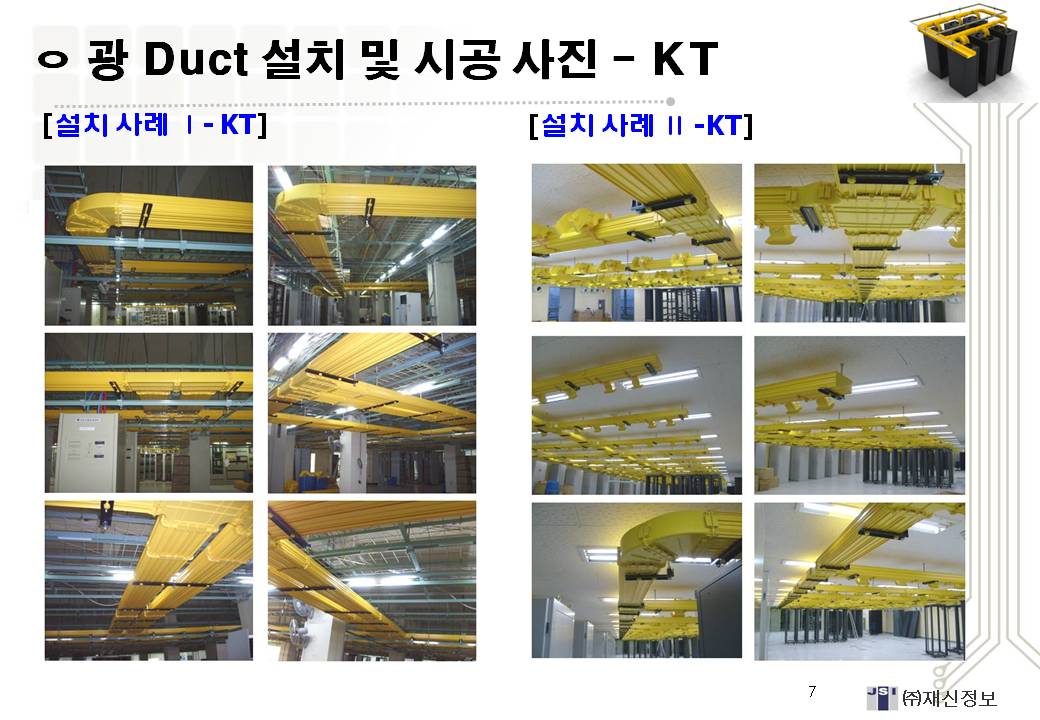

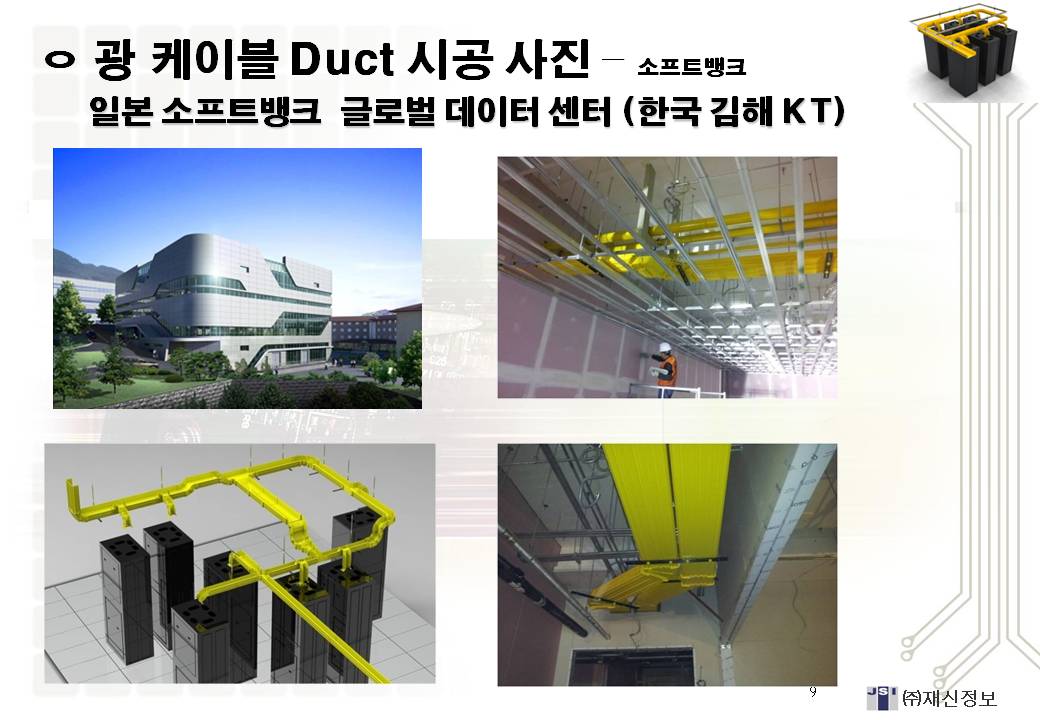

■ 광 케이블 덕트 설치 사진

광 케이블 덕트 설치 제안서 ☞

광 케이블 덕트 시스템 카타로그 ☞

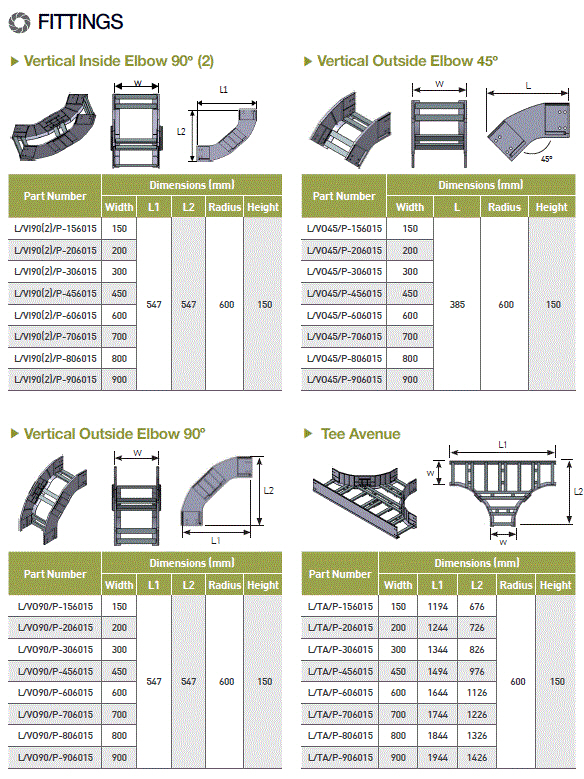

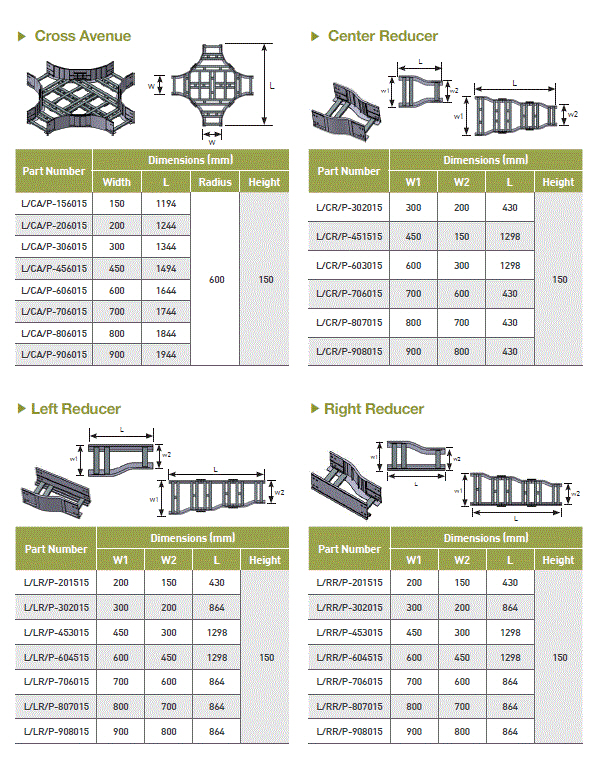

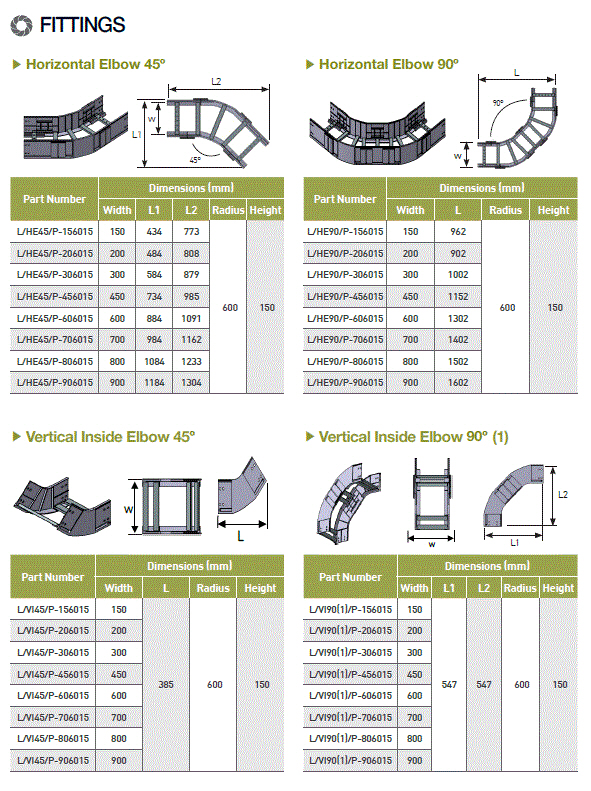

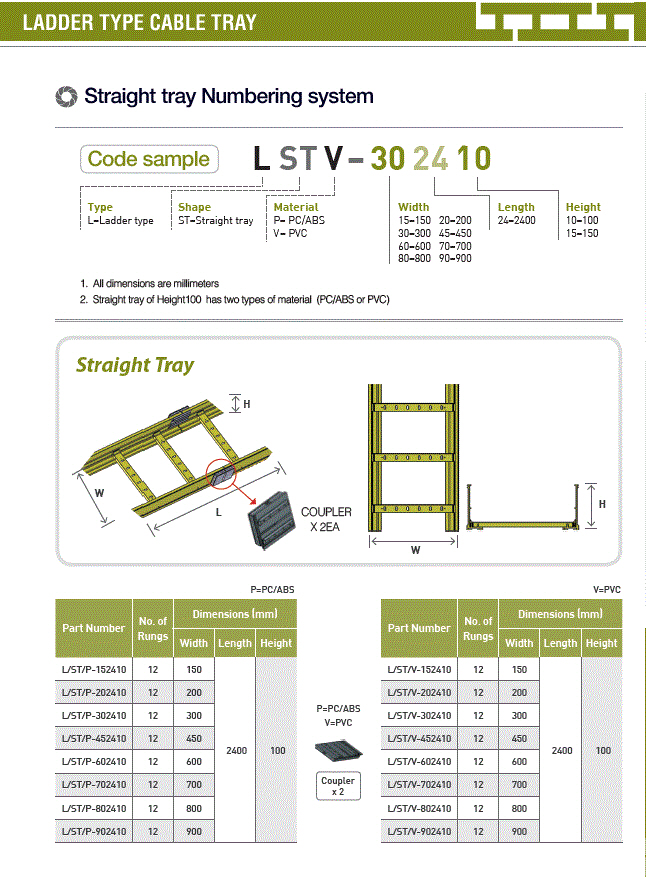

■ 고강도 플라스틱 케이블트레이

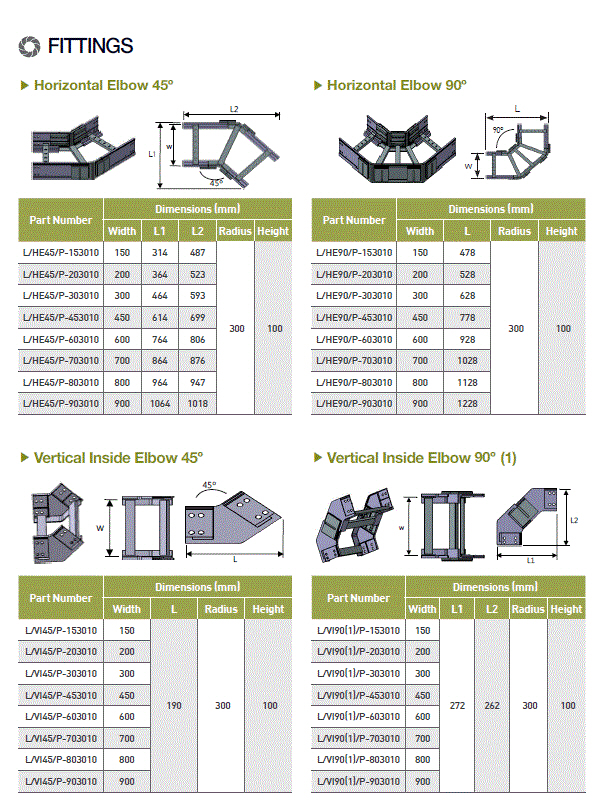

고강도 플라스틱 케이블트레이 카탈로그 ☞
