Wi-GEM (Wireless Green Energy Meter) - 무선망 전력량 측정장치

■  전기 에너지 절감 담당자의 고민

■  낭비되고 있는 에너지를 막아야 에너지 절감이 가능합니다. 측정없이는 개선계획을 세울 수가 없습니다.

  • 낭비되는 에너지를 찾으려면 에너지 사용량을 정밀 측정해야만 합니다.
  • 언제,어디에서, 얼마나 사용하고, 낭비되는지를 찾아내기 위해서 정밀 측정해야만 합니다.

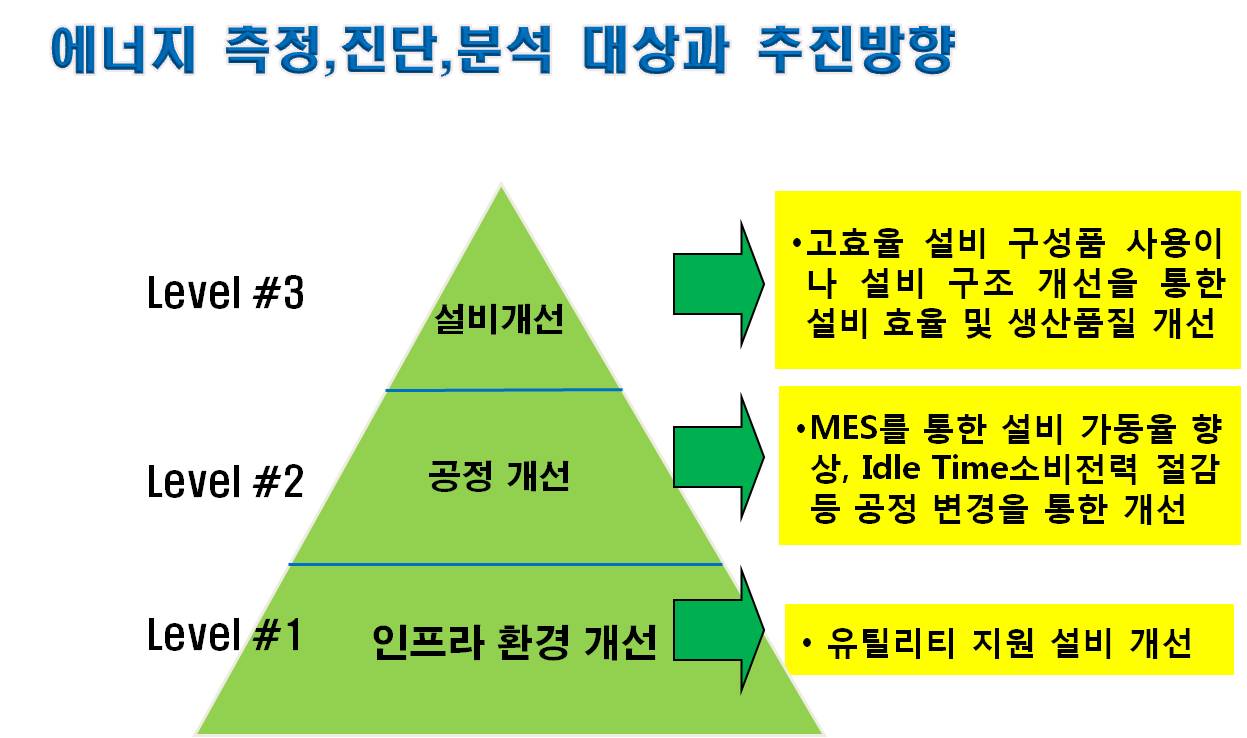

■  전기 측정한 에너지를 분석하여 절감계획을 세워야 합니다.

■  Wi-GEM / Multi-GEM 이란?

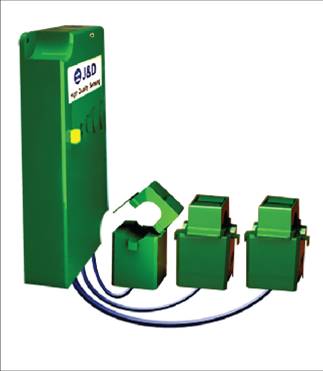

  • Wi-GEM
    기존 건물의 사무실, IDC센터 등에서 각 구역별, 부서별, 부하의 용도별 전기사용량을 J&D전자사의 분할형 전류변환 CT를 이용하여 사용 중인 전기를 정전시키지 않고 한전 전력량 계량방법 (IEC62053-21 CLASS 1급)으로 원격에서 측정하는 온라인 무선망 전력량 측정 미터기임.
  • Multi-GEM
    분전반의 각 채널별로 전력량을 집합형 단말장치로 측정하기 위한 장비로 Wi-GEM 측정방식과 동일한 방식으로 측정함.

■  하이라이트

  • 2.4GHz 지그비 무선통신 방식
  • 분할형 전류 CT, 분할형 로고스키코일 CT 타입
  • IEC 기준의 유효 전력량 측정기준 적용(IEC62053-21 CLASS1.0)
  • 쉬운 설치와 해체, 이설
  • ESCO 프로젝터에 적용
  • 전력량 피크 수요관리에 응용

■  특 징

  • 매우 작은 크기
  • 무정전 상태에서 쉽고 빠른 설치 (무선망과 분할형 CT 적용으로 가능함)
  • DC 톨러런스를 가지는 유효 전력량 측정
  • 쉬운 확장성

■  주요 규격

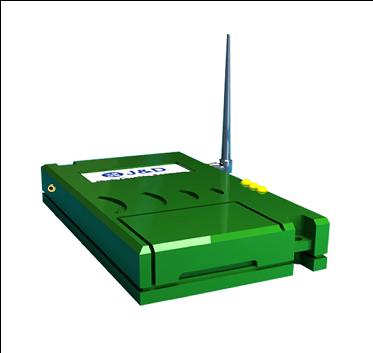

제품명 : Wireless Energy Meter Unit (EMU) 에너지 미터 유니트
  • 전압,전류,유,무효 전력량, 피상전력량, 역률, 주파수, 누적전력량, 최대피크전력량
  • 시각 설정 기능
  • 시각 기록 기능
  • 측정 주기 설정 (5분 ~ 30분)
  • 전력량 기록 초기화
  • 직접 결선 : 3상 Y 또는 Delta 120/240/380/480Vac
  • 단상 120/240Vac
  • 라인 전원공급 방식
  • 정격 전류 : 5, 20, 50, 100A,
  • 정격 고전류 : 로고스키코일(1000A, 2000A, 3000A)
  • 최대 설치 유니트 : 약 65000 유니트
  • 정확도 기준 : IEC 62053-21 Class1.0
  • 50A 분할형 CT : 오차 1%이내 , 직선성 : 0.1% 이내
  • 통신방식 : 지그비, RS-485 공용
제품명 : Wireless Mesh Router (MR) & Gate 메시 라우터
  • 게이트웨이에서 자동 인식
  • 최대 255개 설치가능 (1 Mesh Gate 당)
  • 1 라우터당 EMU 7개씩 중계 가능
  • RF출력 : 1mW (30미터), 10mW(100미터 이내)
  • 전원 공급방식 : 전원어댑터 또는 배터리

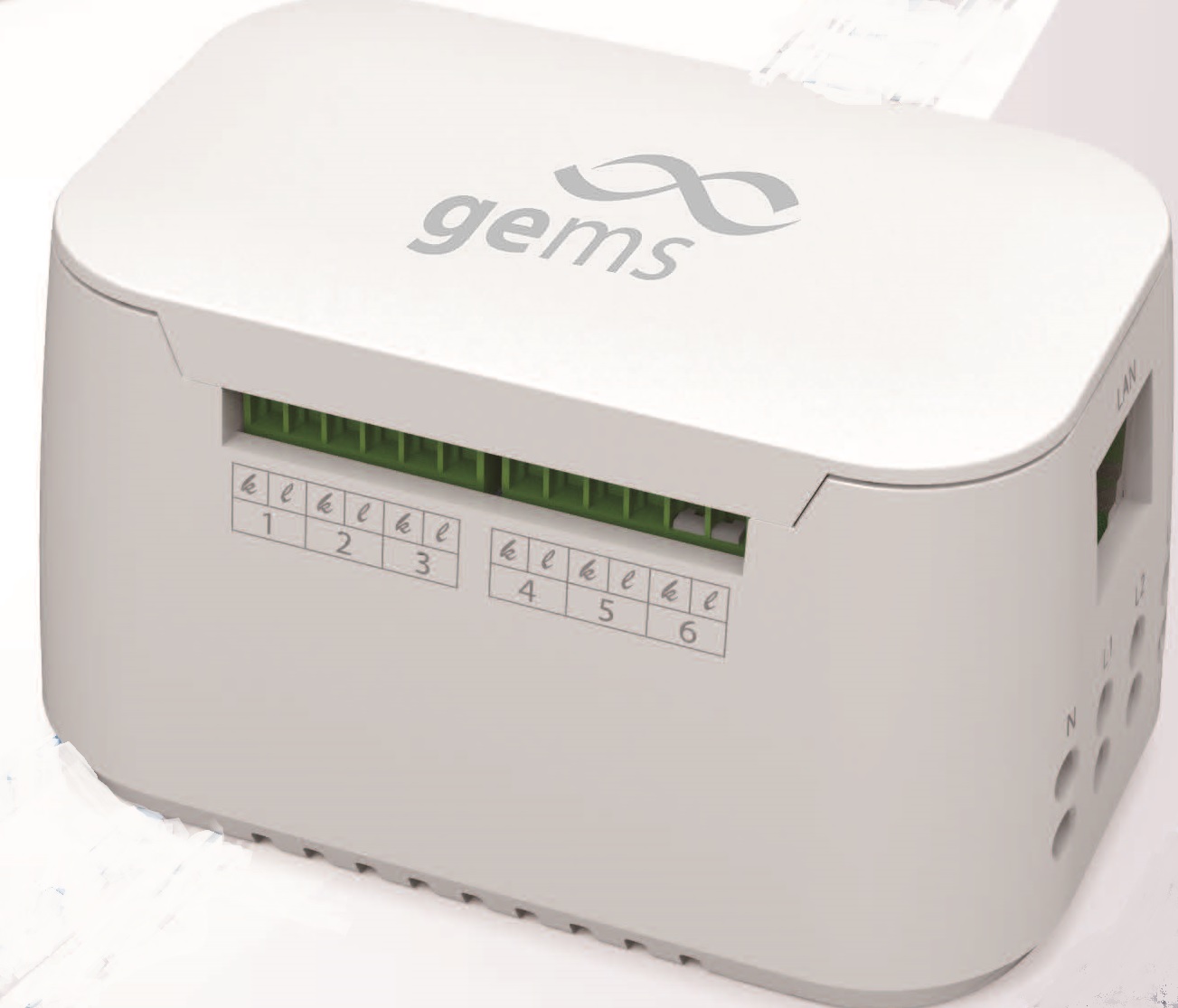

제품명 : GEMS-3512 (12채널 미니전력량 미터기)
  • 12개 단상부하 및 4개의 3상 부하 전력량 모니터링
  • 측정항목:상/선간전압, 선전류,유/무효전력,불평형,역률,유/무효피상전력량
  • IEC62053-21/22에 따르는 1.0/0.5급 전력량 정밀도
  • 세부 측정항목:Sag/Swell, Over Current, 상/선간전압, 주파수, 전류
  • 고조파 전력 함유율 표시 (THD)
  • 이더넷 통신 및 Wi-Fi(옵션) 지원
  • 클라우드 연동으로 에너지 플랫폼 지원
  • 좁은 공간 설치가능한 콤펙 사이즈 (62 x 96 x 56 mm)
  • 상부 탈착 커버를 이용한 이물질 방지 기능과 간결한 디자인
제품명 : GEMS-3500 (다중 채널 전력량 미터기)
  • 채널 규격 : 18ch/27ch/36ch/45ch/54ch
  • 측정항목:상/선간전압, 선전류,유/무효전력,불평형,역률,유/무효피상전력량
  • IEC62053-21/22에 따르는 1.0/0.5급 전력량 정밀도
  • 하나의 모델로 3상4선식/3상3선식에 적용 가능
  • 세부 측정항목:Sag/Swell, Over Current, 상/선간전압, 주파수, 전류
  • Sag/Swell 기능 (최소 0.5 싸이클)
  • 최대 18대의 단독형 파워미터 대체가능하여 전력량 측정설비 절감
  • 고조파 전력 함유율 표시 (THD)
  • 온도(NCT) 1포인트 지원
  • RS-485 시리얼 통신 및 이더넷 통신지원
  • 클라우드 연동으로 에너지 플랫폼 지원
  • 외부 DI/DO/AI 모듈 확장성

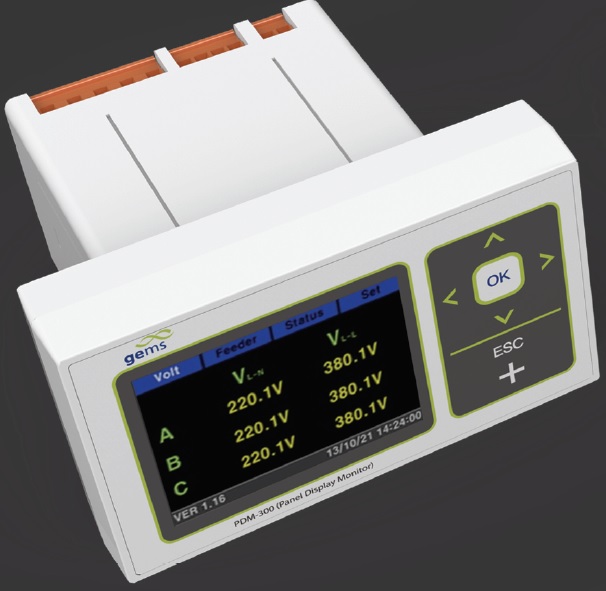

제품명 : GEMS-3512 (12채널 미니전력량 미터기)
최초로 모터 및 동력부하의 진단과 보호를 결합한 시스템
진단 기법은 인공지능 학습 효과에 의한 경험 DB에 의한 판단시스템
  • 모터와 모터에 연결된 기계부하 상태 모니터링
  • 전기적 및 기계적 고장 예측진단
  • 3상 전류/전압 신호분석
  • 동력부하 수명 온라인 분석
  • 산업현장에서의 경제적 분석방식
  • 보호계전 기능 : 과전류, 부족전류, 결상, 역상, 구속(SA), JAM, 불평형, 지락 탐지
  • 모터부하 상태 모니터링 및 진단 기능 : OK. Fault, Watch Line, Watch Load, 전기적 고장, 기계적 고장
  • 측정 항목 : 전압, 전류, 역률, 주파수, 전력, 전력량, 불평형, 지락
  • 적용 모터 : 3상 AC 모터(운전 중 6초동안 속도변화가 15% 이내여야 함)
  • 조작 전압 : 90~264VAC/DC
  • 측정입력 전압, 전류 : 최대 600VAC, 정격 6A(6A 이상 외부 CT조합하여 사용)
  • 통신 : RS485(Modbus), 이더넷(Modbus TCP)
  • GEMS5000 진단 소프트웨어 : 1:1 기기 설정 및 상태 모니터링 , 향후 동시 400대까지 모니터링 가능

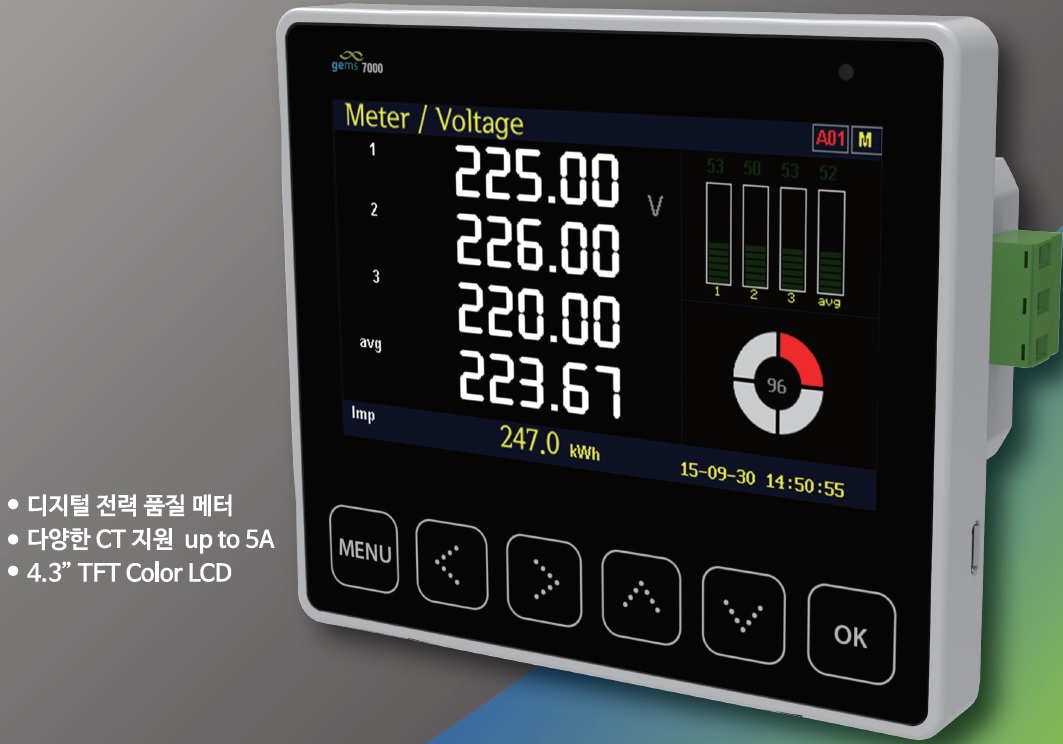

모델명 : GEMS7000 ( 간편 디지털 PQ 미터)
  • 실시간 전력품질 분석 및 정밀계측을 통한 정확한 분석,진단
  • Over/Under Limit 알람 기능 (새그/스웰 발생 경보)
  • 측정 항목:상/선간전압, 주파스,전류,유효/무효/피상전력,불펼형률,역률
  • 63차 고조파 측정, 고조파 함유율
  • 외부 DI/DO/이더넷 보드 확장
  • 고선명 TFT LCD 를 이용한 명확한 정보전달
  • WaveForm 디스플레이 기능
  • 온도센서 1채널 지원
  • RS485 시리얼 통신 맟 이더넷 통신지원 (옵션 모듈)
  • 웹서버/FTP 서버(옵션모듈)
  • 국제 표준 월 마운트 방식 설치 지원 및 전용 후크를 통한 설치가 용이

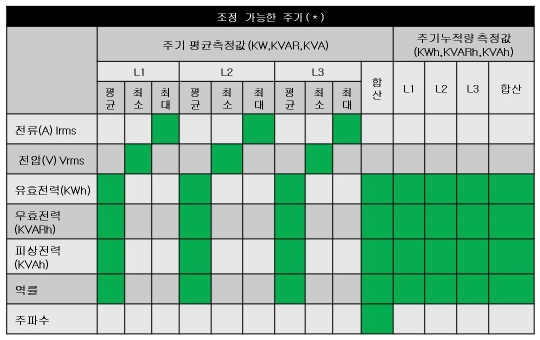

■  주요 측정 항목

※ 측정 간격 : 1cyc (특별규격), 1초, 1분, 5분, 6분, 10분, 15분, 30분 설정 가능

■  설치 구성 방식 비교

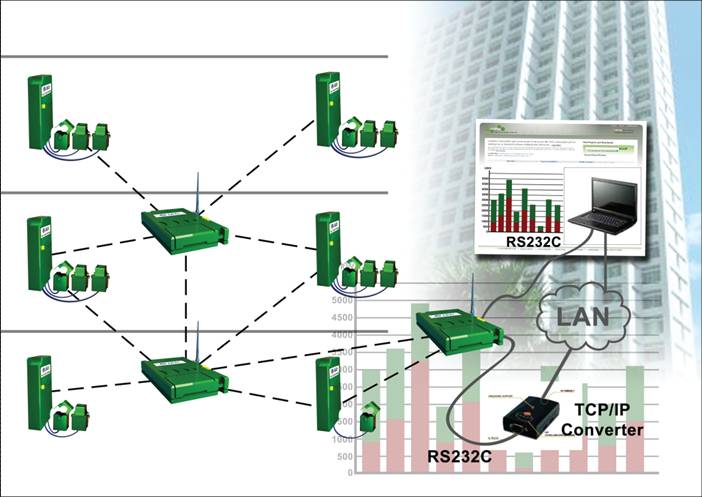

Wi-GEM (지그비 무선망 중계방식)
전통적 구성 방식 (유선 방식)

■  구성품 설치 개요도

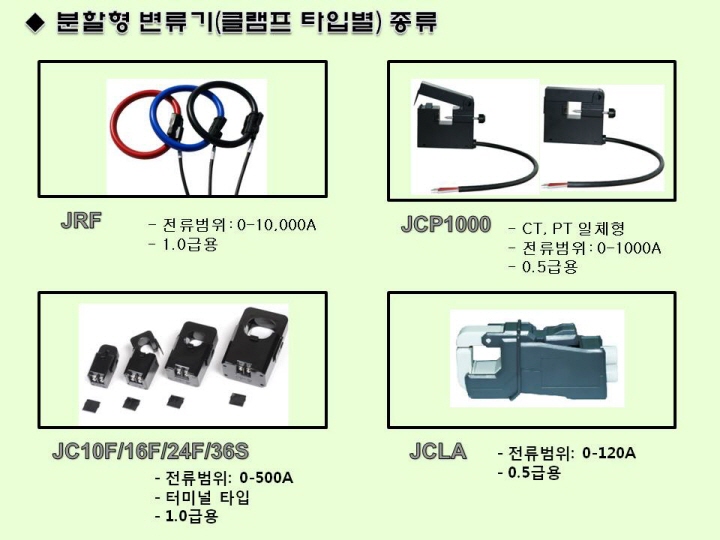

■  J&D사 분할형 클램프 CT 종류

■  설치 사진

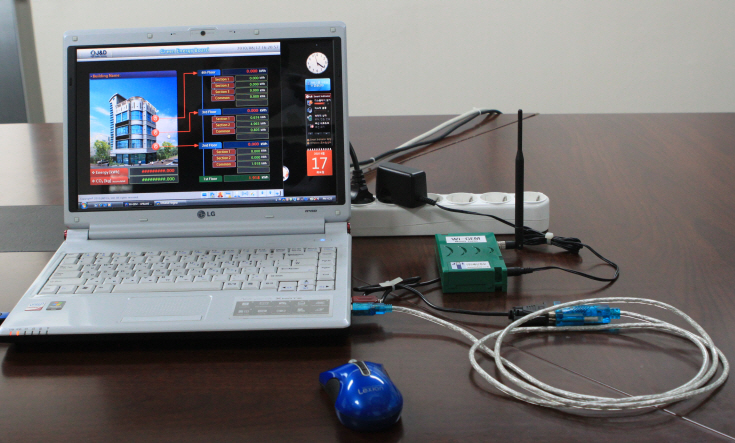

[ Mesh Gate의 시리얼 포트를 통하여 노트북의 감시 프로그램으로 측정하는 모습 ]

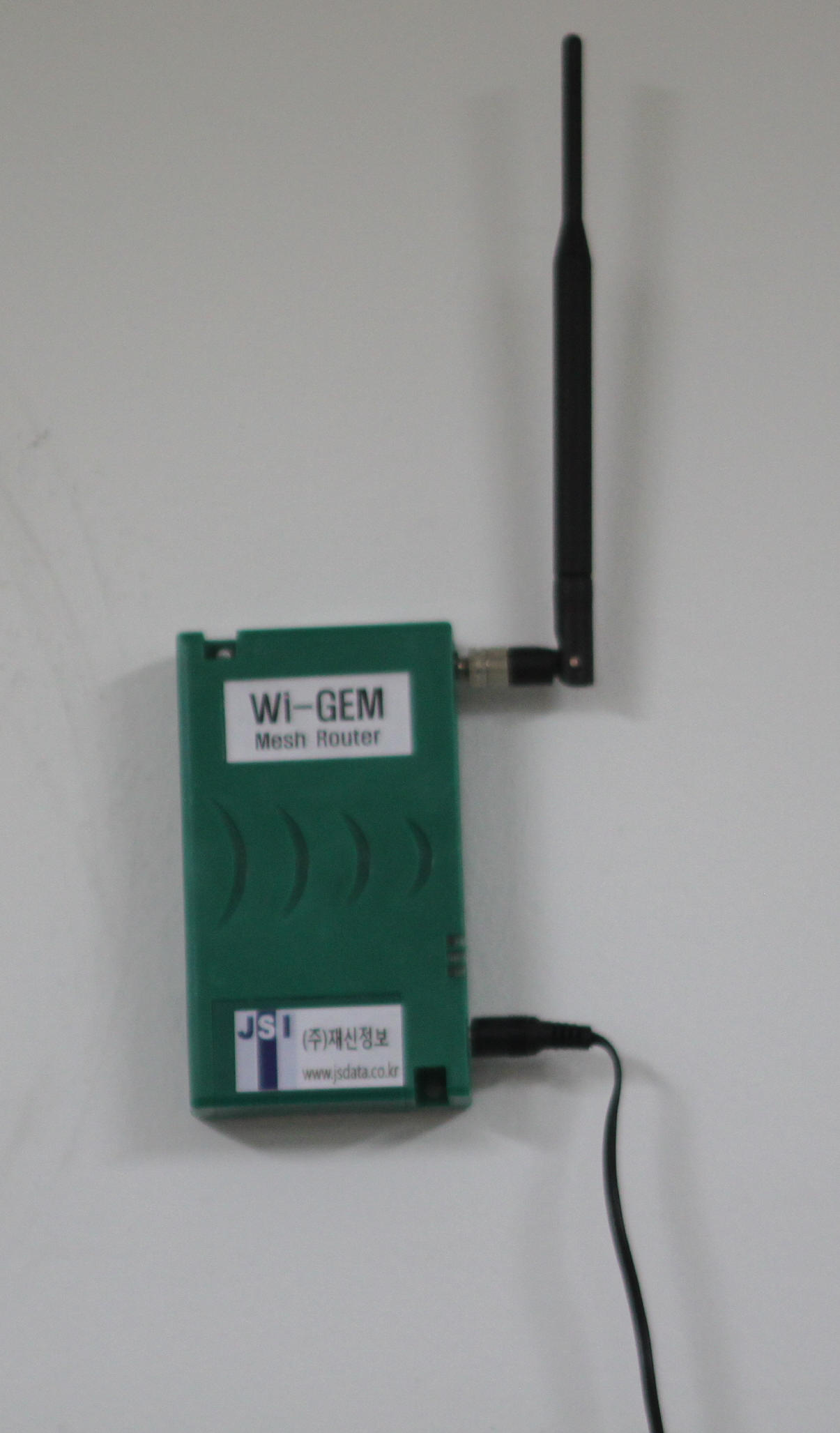

[ Mesh Router의 설치 모습 ]

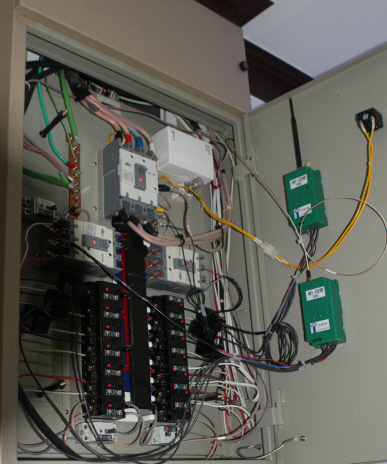

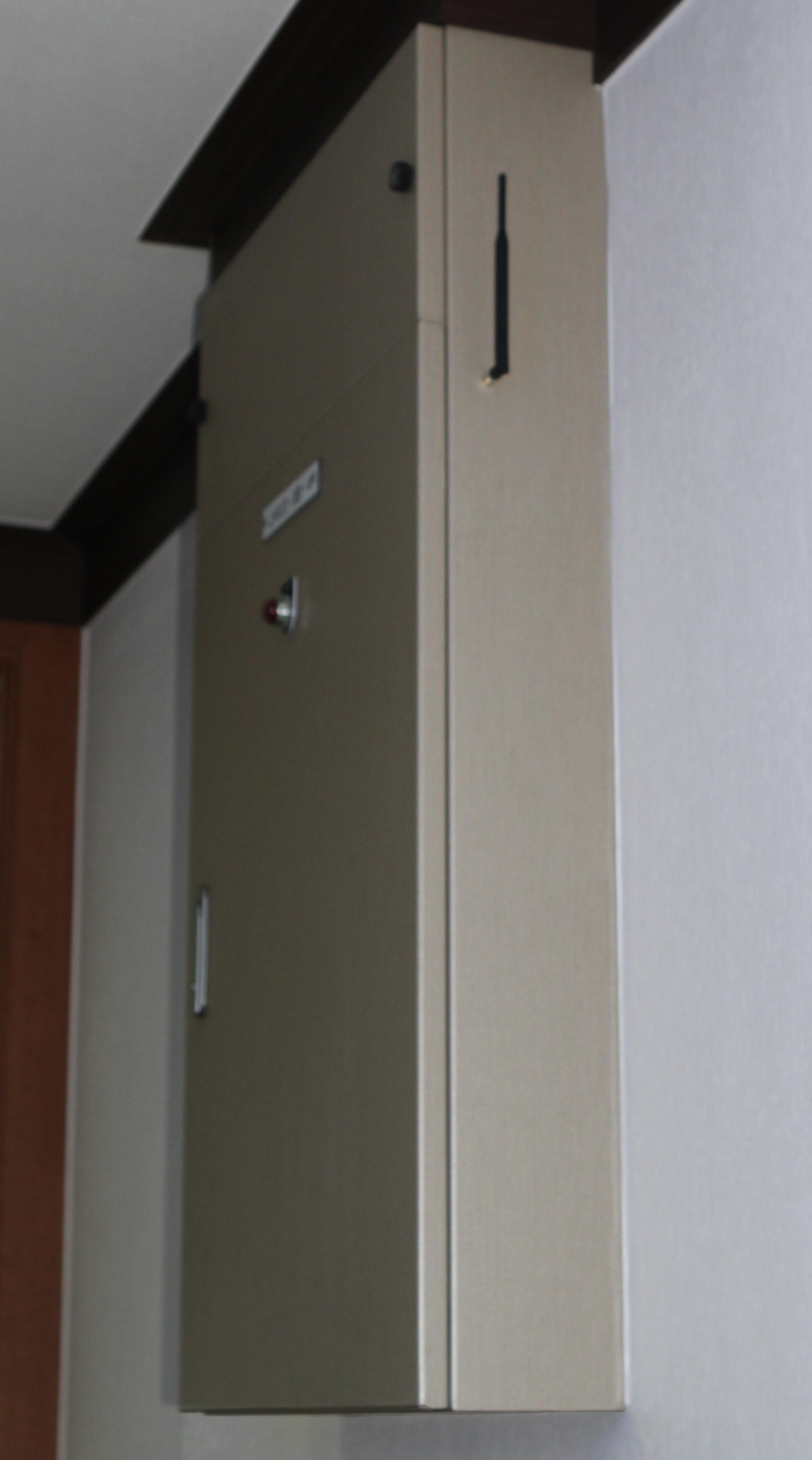

[ Energy Meter Unit의 설치 모습과 분전반의 EMU 외부 안테나 설치 모습 ]

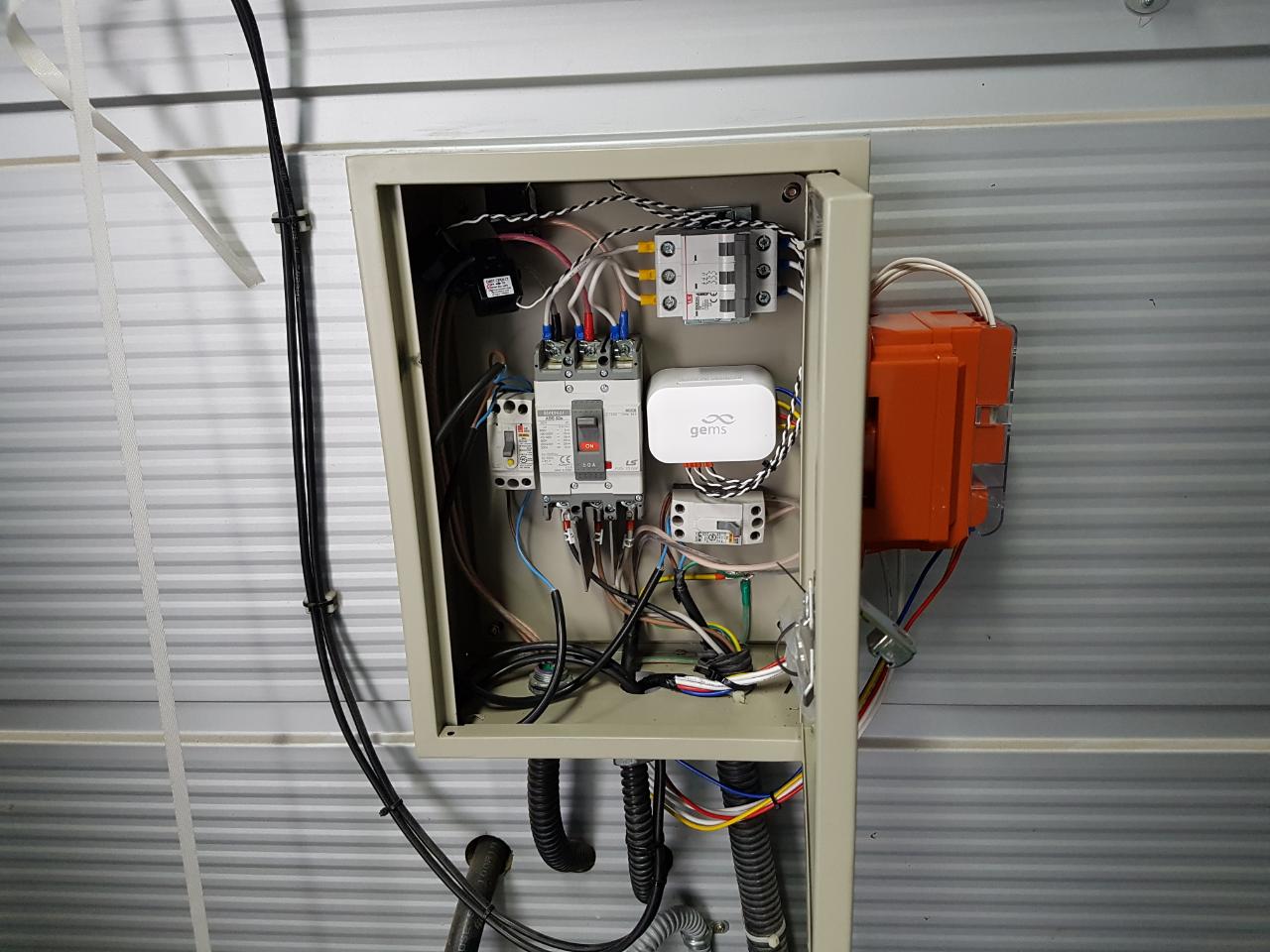

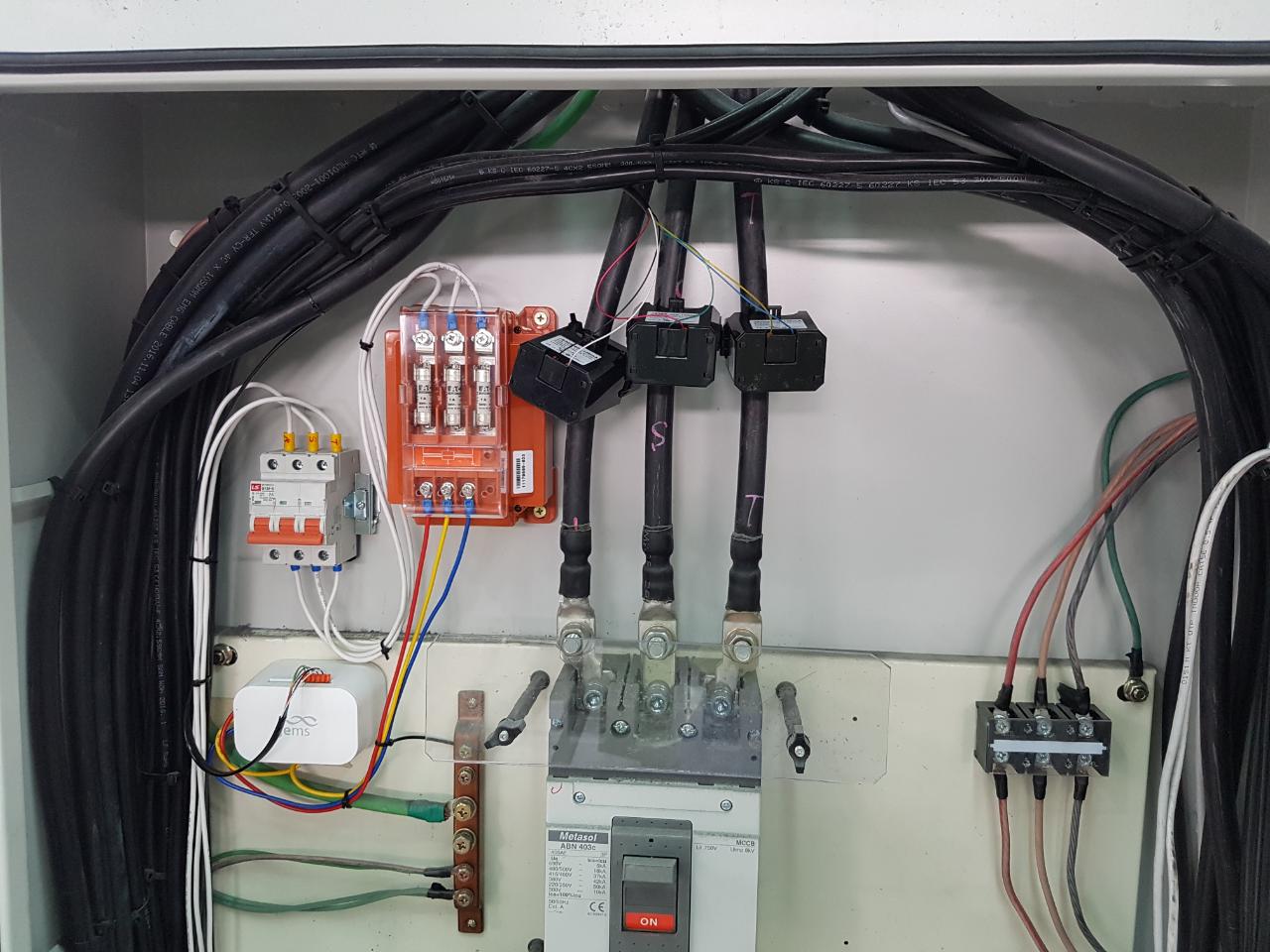

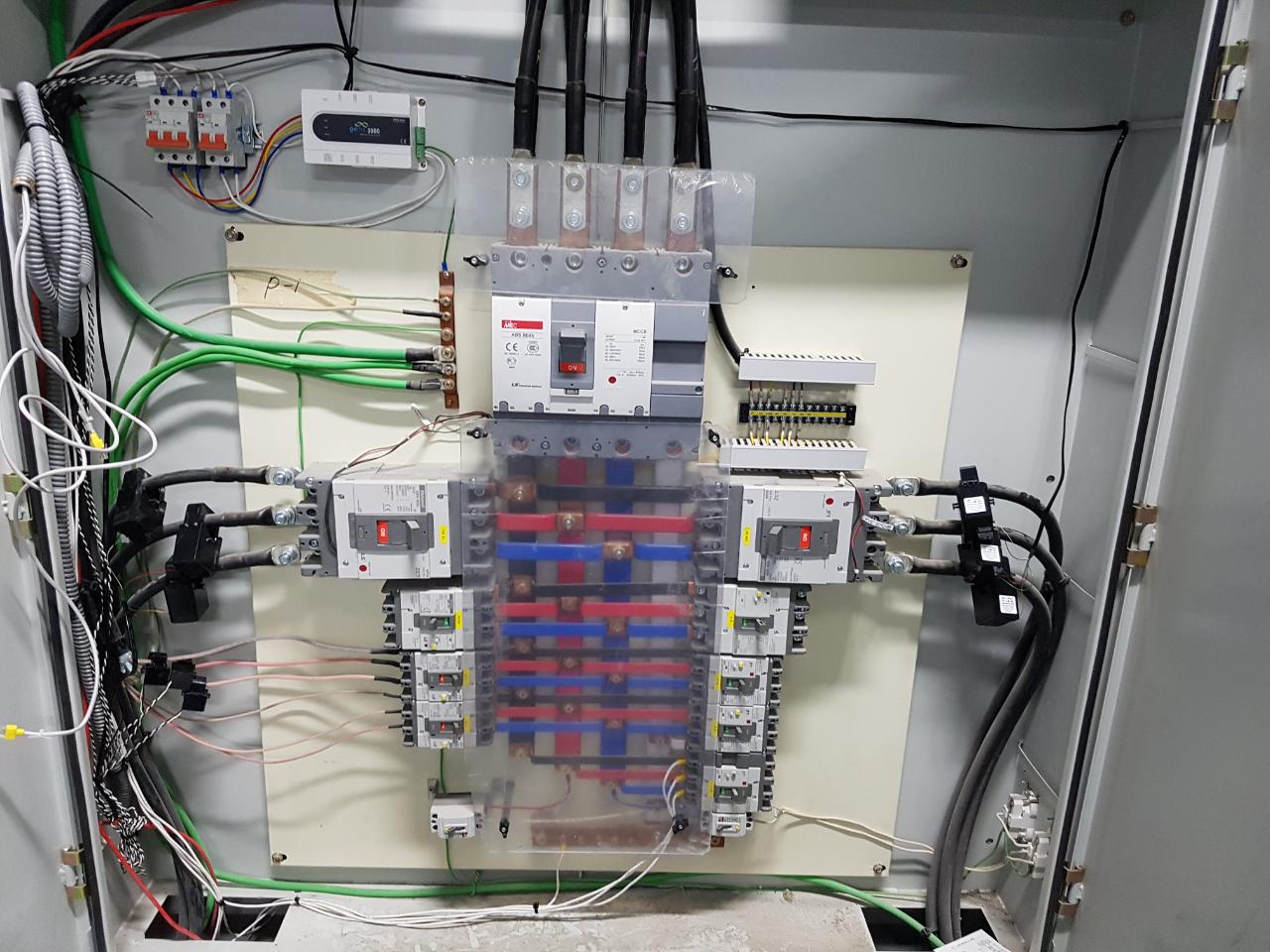

[ GEMS-3512, 3500 에너지미터와 클램프CT 설치 사진 ]

■  시스템 규격

  • 측정 전압 : AC 120V, 220V, 300V, 480V 이하
  • 측정 가능 결선 방식 : 단상 1CT, 단상 2CT, 단상 3CT, Wye 3상4선식, Delta 3상3선식
  • 측정 전류 :
    - 일반 클램프 CT : AC 300V (5A, 20A, 50A, 100A) 이하
    - Rogowski Coil CT : AC 300V ~ 480V (200A, 500A, 1000A, 2000A)
  • 사용 주파수 : 50 / 60 Hz
  • 통신 방식 : 무선 지그비 2.4 GHz 대역 사용
  • 통달 거리 :
    - 일반형 Mesh Gate : 70~100m (RF Power 10 mW)
※ 상세 규격은 아래 자료 다운로드 참조

■  용도

  • 전력량 측정을 위한 전력량 미터기 구입에 들어가는 비용보다 공사비와 인테리어 손상, 공사기간 증가에 따른 총체적 비용을 절감 하기를 원할 경우
  • 에너지 절감 대책을 세울 때 전기사용량 측정을 통한 분석 자료 수집 및 총괄 계획을 세울 경우
  • 특정 부서 또는 사무실의 에너지 비용 배분
  • 에너지 낭비를 줄이고 불필요한 전기 사용을 제한하고자 할 경우
  • 전력부하 관리 및 피크 전력량 수요관리

■  장점

  • 전기사용량 측정을 위한 하드웨어 구축 비용 절감
  • 설치 공사 기간 단축
  • 확장 및 부서 이동시 용이한 대응 가능

■  자료 다운로드 제공

※ 마우스 오른쪽 버턴을 눌러 "다른 이름으로 대상저장(A)..."하여 다운받아 보시기 바랍니다.
