IGR누전원격측정장치
■ 모델명 : IGR-W2401 & 2403


  활선상태에서 저압선로의 저항성 누전전류(Igr)를 상시 측정하여 절연저항을 원격 측정 및 감시
  → IGR-W2401 : 단상 220V , 24 채널 감시 (단상, 3상델타)
  → IGR-W2403 : 삼상 380/220V , 8 채널X3 (각상 8채널씩 감시)
Igr(저항성 누전전류), Igc(용량성 누설전류), IO(벡터합 전류) 를 측정하여 전원환경 감시 시스템, PLC등에서 통합 감시
용도

반도체, 석유화학, 자동차 등의 자동생산 라인의 변전설비(큐비클),발.변전소, 통신.전산센터 등 저압선로의 분전반 또는 변압기에 설치권고
기 능

MCCB 24채널 측정 (단상)
MCCB 24채널 (8채널 X 3) (3상 Wye)
MCCB 채널별 Igr / Io / Igc
  (Igr : 1mA ~ 300mA)
RS-232 / 485 통신 기본제공
전기누전 화재 예,경보시스템 S/W : 별매
표준 규격

및 부속품


외형 크기 : 250mm*150mm*70mm

ZCT (크기:케이블규격에 따름)  최대 24개

전압 감지 케이블

■ 납품 실적
 - 삼성반도체, 원자력발전소

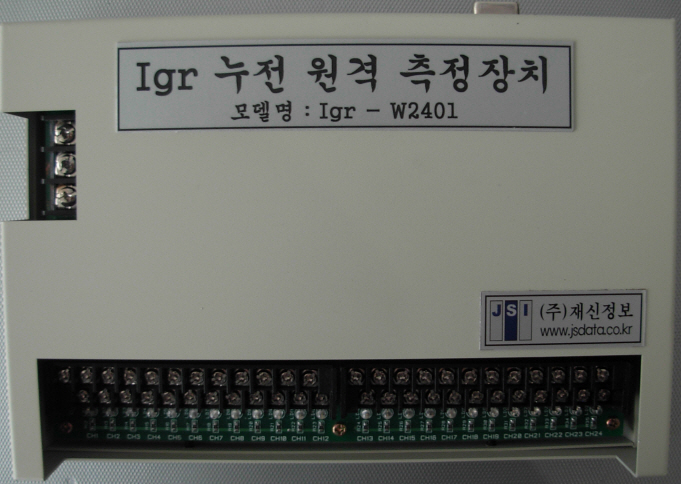

IGR-W2401
IGR-W2403


IGR 온라인 누전 감시경보 시스템
(상품명 : IGRLook)
