PQube3 (AC & DC Power Monitor : 전기품질 미터기 = 전기 블랙박스)

The World Leader in Power Quality, Energy and Environment Monitoring !!!

보이는 전기! 쉬운 전기! 저가, 고정밀 전기품질 미터기

New Generation power Quality Analyzer !

스마트그리드 & 첨단, 고정밀 전기품질미터기 - PQube3 !
제조사 : 미국 PSL사( www.Powerstandards.com )-IEC61000-4-30 ClassA 인증 시험회사!

PQube3의 기본 규격

  1. 일반 기능 (General)
    • AC 삼상, 단상, split-상 감시 : 69~480V L-N, 100~960V L-L, 50/60/400Hz. AC상 전류(최대 8개 채널)측정
    • 자가 설정가능 (*)?자동 탐지 단상, 3-상, 상-상, 와이(wye), 대표 전압, 대표 주파수.
    • 4개 아날로그 입력(DC 전압측정 가능), 1개 디지털 출력, 1개 접점 출력
    • 선택적인 (2개까지) 개선된 환경 측정용 프로브
    • PT없이 직접 측정 가능 범위 : AC100~690V
    • 전원공급 방법 : 24 VAC, 24~48VDC, POE (이더넷 모듈에서 전원공급 기능;Power over Ethernet) 또는 PM1 플러그인 선택 모듈로 100~240 VAC. (PM1은 필수가 아닌 선택사항임)
    • 선택 UPS 모듈 : 자가 충전방식의 리튬이온 배터리로 총 10분 백업 시간(선택)
    • 내부 메모리 8GB 자동 데이터 저장장치와 착탈 가능한 8GB SD카드 (메모리 미러링 기능 제공)

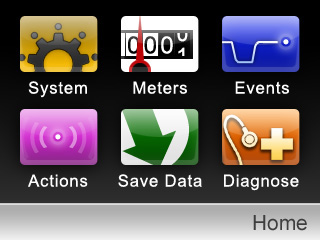

    • 2인치 풀칼라 TFT 터치 스크린 디스플레이, 35개 언어지원 (*).
    • DIN-rail 또는 선택 판넬 마운트 브라켓.
    • EN50160 전기품질 평가보고서 작성 기능제공
    • 산재되어 있는 PQube들을 관리하기 위한 소프트웨어 QubeView (통합 관리용 S/W는 별도 판매예정)
  2. 전기품질 모니터링 Class A
    • IEC 61000-4-30 Ed3 ClassA 호환성 유지 - 연구실용 정밀급
    • 고속 256 샘플링/싸이클 기록.
    • 파형과 RMS 그래프로 전기품질 왜란 기록.
    • 순간전압강하, 순간과전압, 순간정전, 고주파수, 저주파수 이벤트, 시각 기록 스냅샷
    • 파형 변경 탐지 및 기록
    • 1 Mhz 고주파수 임펄스 탐지 및 기록
    • 급변경된 전압 (RVC) 이벤트
    • 2kHz-150kHz 주파수 폭 측정가능 (태양광발전소 노이즈 측정 가능)
    • 전압 THD, 전류 TDD and 전류 THD; 전압, 전류 불평형; VARs (fundamental and Budeanu);VAR-hr 누적계; 플리커 (Pinst, PST, PLT).
    • 전압, 전류 고조파와 인터하모닉 ? 63차 고조파, 통계값 포함(*).
    • 일간, 주간(*), 월간 트렌드(*). 누적 통계확률, 히스토그램(*), 등등
  3. Energy (Revenue Class 0.2s Accuracy)
    • PSL사에서 제공하는 전류 트랜스포머를 이용할 경우에는 IEC 62053-22 Class 0.2S와 ANSI C12.20 Class 0.2를 만족함.
      (발전소 전력량 측정 정밀급)
    • Watts, VA, VARs, True Power Factor(tPF), watt-hours, VA-hours, VAR-hours.
    • 탄소발생량 추적(in kg), CO2 generated & avoided(*).
    • 피크 평균값 ? single-cycle, 1-분 and 15-분, and 사용자 지정기간.
    • CT 비율 지원 : 1:1 에서 1:50000까지, PT 비율 지원 1:10000 (6,900,000V)까지 지원.
    • 일간, 주간(*), 월간 트렌드(*); 기간 부하 커브..
    • 에너지 누적측정기 ?일간, 주간, 월간.
  4. 시각, 주파수 동기 방식 (GPS 모듈 선택시)
    • GPS 시각동기 (MS1 모듈) : 1-마이크로초급 지원
    • 마이크로 상동기 지원 - PMU에 적용 가능
    • 스마트그리드 주파수 동기 및 시각동기 기능 제공
    • SNTP-TCP 지원 가능
  5. 통신 방식 (RJ-45 Ethernet 내장)
    • 직접 원격 접속용 웹 서버 기능 제공 ? 별도 프로그램이 필요치 않음(일반 웹 브라우저 이용).
    • Modbus-TCP. FTP, IEC61850, DNP3, BACnet 지원
    • USB master ( 1hi-speed USB2.0 port, 2 standard USB1.0 ports)
    • SNTP 인터넷 시각동기, SNMP v2c 및 v3 지원
    • 전기품질 이벤트 발생시 및 추이 발생 후마다 신속한 이메일 공지 기능 제공(SMTP,POP).
    • 자유로운 이메일 계정.
    • 모드버스-TCP?실시간 미터값 보기
  6. 환경 모니터링
    • 선택적인 (2개까지) 개선된 온도-습도계, 압력계, 가속 온도계 프로브.
    • 선택적 (2개까지) 솔라 일사량 (W/m2) 프로브.
  7. Compliance
    • 안전규격: UL, TUV, ISA-82.02.01 (IEC 61010-1 MOD), CAN/CSA-C22.2 NO.61010-1, Japan S-mark, GS, CE.
    • 내성규격: IEC 61000-4-5 (6kV peak 100kHz surge), IEC61000-4-4 (4kV peak EFT bursts), IEC 61000-4-2 Level 1 and MIL-STD-883 (electrostatic discharges), IEC 61000-4-3 (radio frequency fields), IEC 61000-4-8 (magnetic fields).
    • 방출규격: EN 55022 and CISPR 22, radiated and conducted

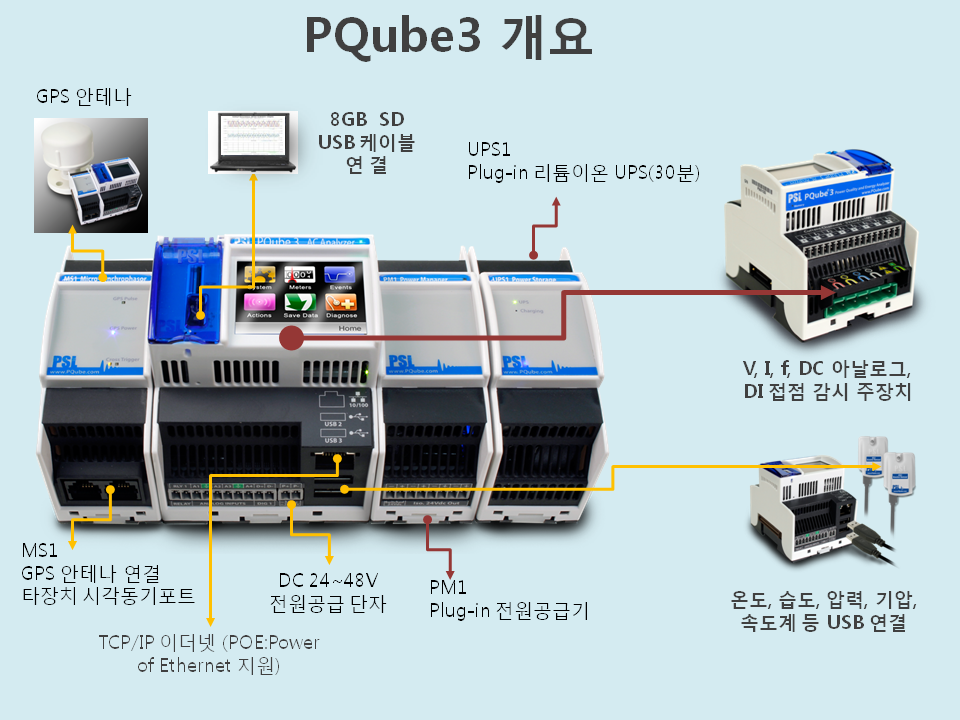

[PQube3 개요]

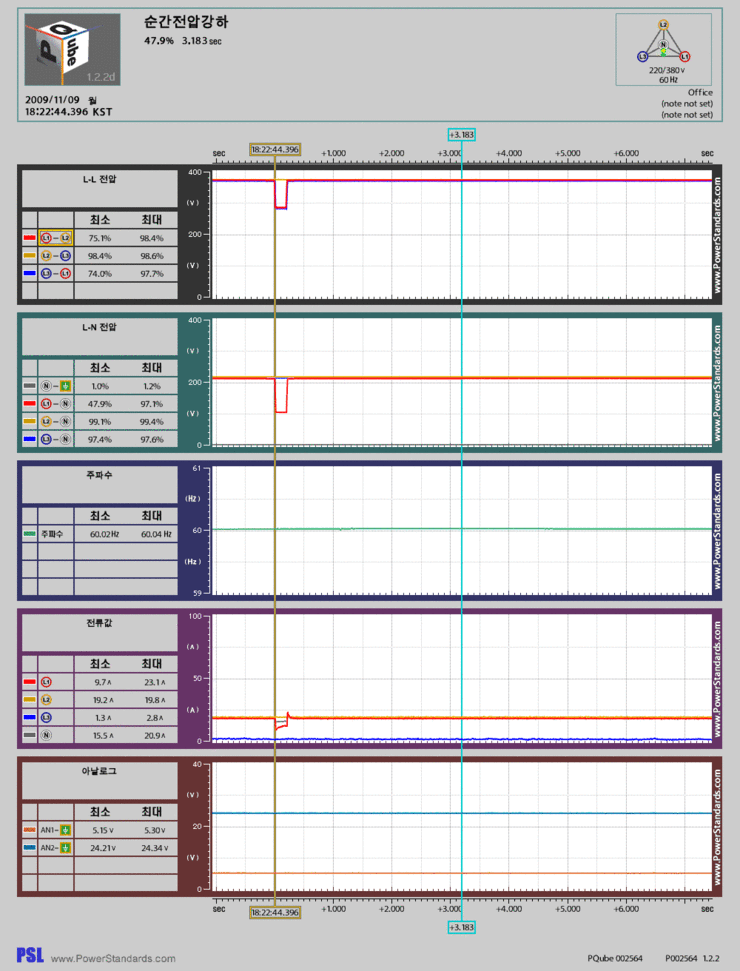

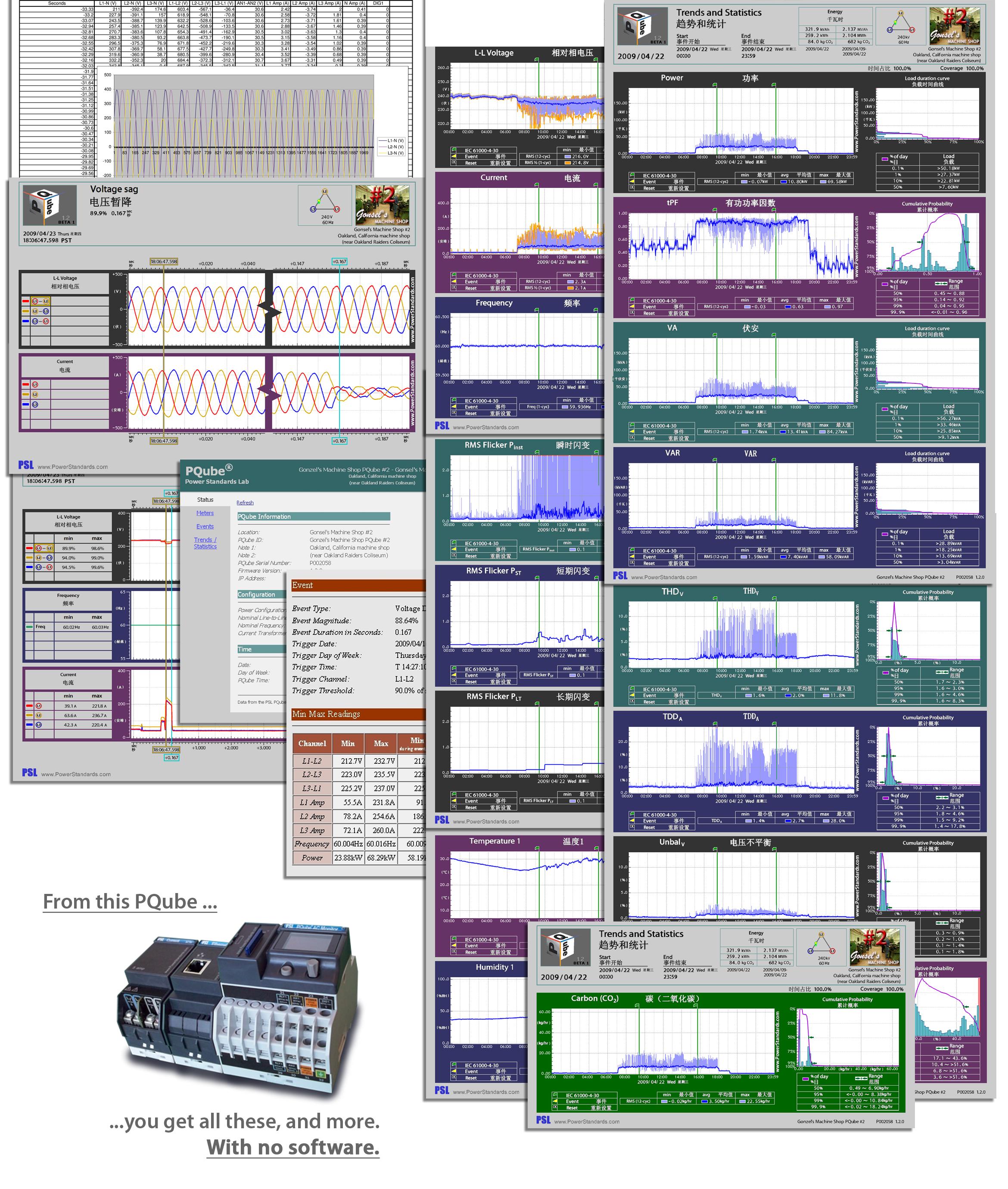

■ 이벤트 화면 보기

■ HF 임펄스 파형 보기(6kV, 1MHz샘플링/싸이클)

■ N-E (중성선-접지)간 전압 감시 이벤트 보기

■ 주요 적용 분야

  • 전력회사, 공장, 전산/통신센터, 대형 건물, 엘리베이터, 반도체 장비, 의료 장비등 의 전기품질 블랙박스, 소모 전력량 감시 및 진단과 주위 환경 감시
    • - UPS 전,후단 감시
    • - DC 24볼트 또는 48볼트 제어 및 통신용 충전기 전, 후단 감시
    • - 주위 환경 동시 감시 (온,습도,압력, 기압, 속도, 일사량 감시)
  • 반도체 순간전압강하 대책 제어 기능을 위한 릴레이 접점 출력제공(SEMI F47,파워백신)
  • 서지 보호기 성능 감시 및 확인 (HF 임펄스 전압 감지가능)
  • 스마트그리드 시각동기 및 주파수 동기
  • 신재생 에너지와 전력계통 연계 전기품질 감시
  • 신재생에너지, ESS용 인버터 입, 출력 감시 (DC600V ~1,200V 전압, 전류 측정기능)
  • 장비 고장시 재현 시험을 위한 표준 데이터 제공

■ PQube3 응용 분야 사진 ( PQube 참조)

 ※ PQube3 패키지
공통기능
  • USB, RJ-45 port TCP/IP
  • 내장 8 GB, 미러링 8GB SD카드
  • 아날로그 입력 4개, 디지털 접점입력 1개
  • Relay 출력접점 1개 (경보 제어접점)
  • 100V~690V nominal, 50/60/400 Hz.
  • 자체 전원공급 : 24VAC, 24VDC-48VDC.
  • 2인치 터치 스크린 TFT 풀 칼라
  • 전류 0.2급 CT는 PSL사 공급가능

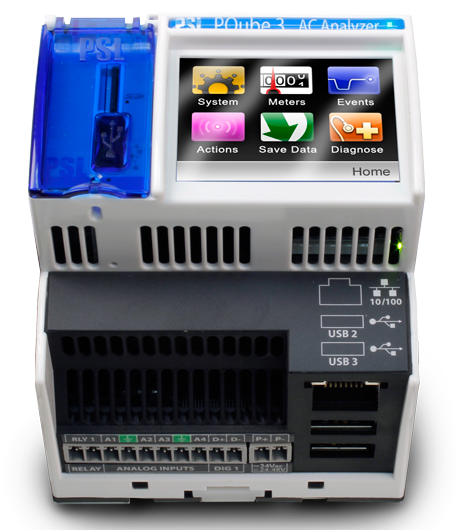

PQube3
모델명 : PQube3-PQ-E08
  • AC L1, L2,L3, N, G 연결단자
  • AC 전류 총 5개 연결(L1,L2,L3,N,G)
    0.333Vrms, 1Vrms, 5Vrms 또는 10Vpeak

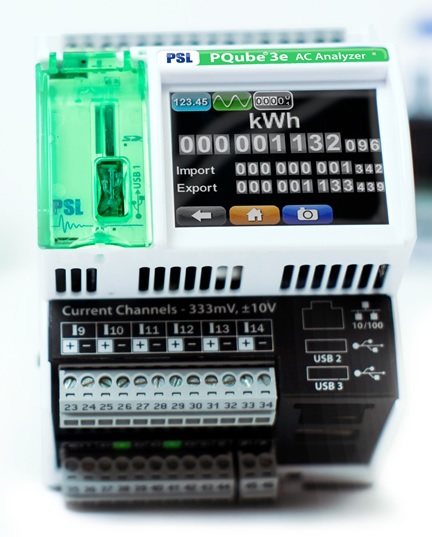

PQube3e
모델명 : PQube3e
  • PQube3의 기능을 공통으로 제공함.
  • AC L1, L2,L3, N, G 연결단자
  • AC 전류 총 14 개 연결
    (L1,L2,L3,N,G + L6,L7,L8,L9,L10, L11, L12, L13, L14)
    0.333Vrms 또는 10Vpeak 입력

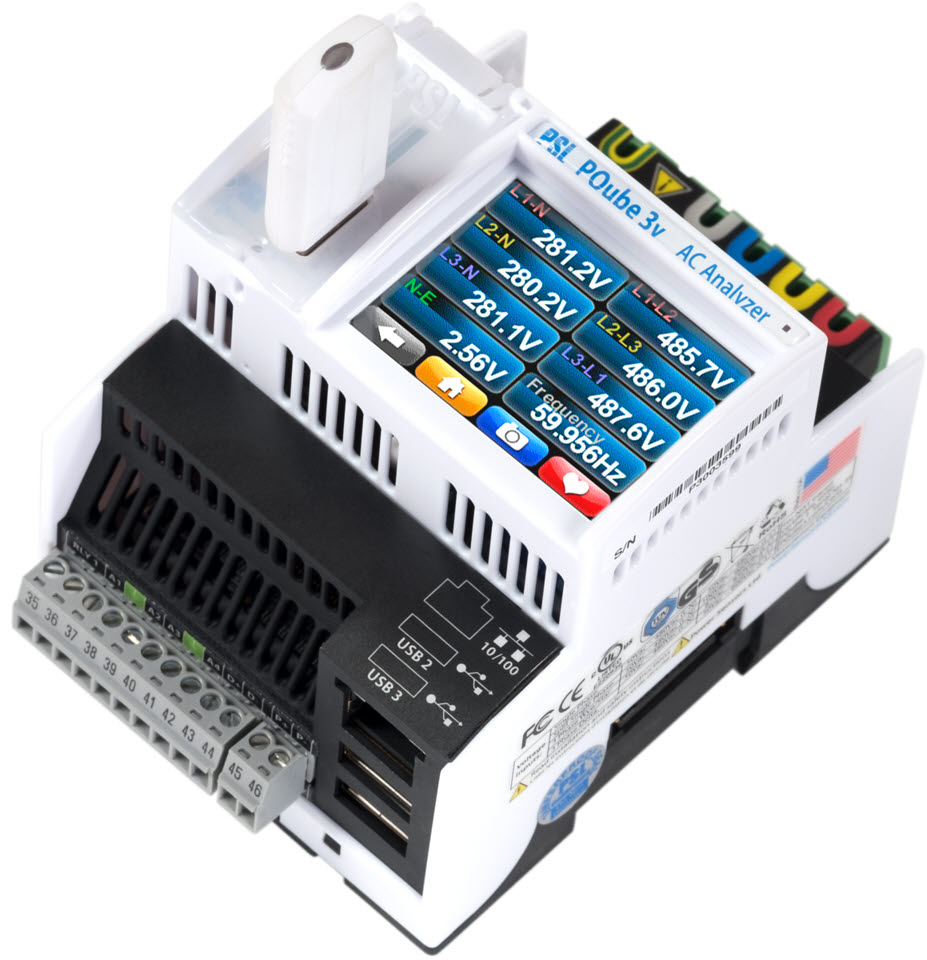

PQube3v
모델명 : PQube3v
  • 전압 3상4선식까지 전기품질 분석 (전류측정 안함)
  • 릴레이 접점 출력 1개 ( SEMI F47, 파워백신 제어릴레이 접점 출력)
  • TCP/IP 포트로 이벤트 정보 전송 가능 (PLC연계)
  • PQ1 릴레이 3개 역할을 함.
 ※ 선택 모듈들

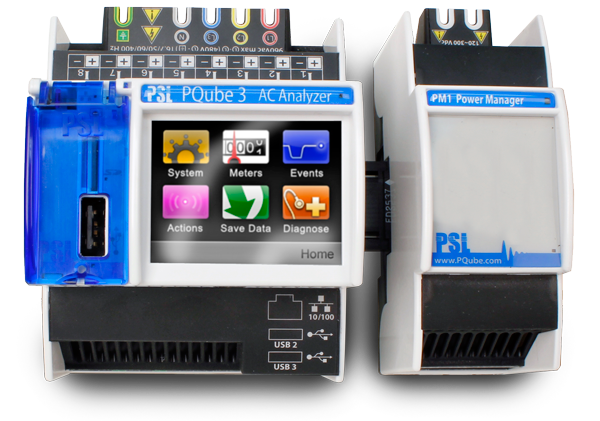

전원공급기 PM1
Power Supply Module
  • AC 100~240V, 50/60 Hz 입력.
  • DC 120~300V
  • 외부 악세서리 공급용 24VDC 제공(10W)
    (참고:PQube3는 PM1없이 24VAC, 24VDC~48VDC공급으로 가동 가능)

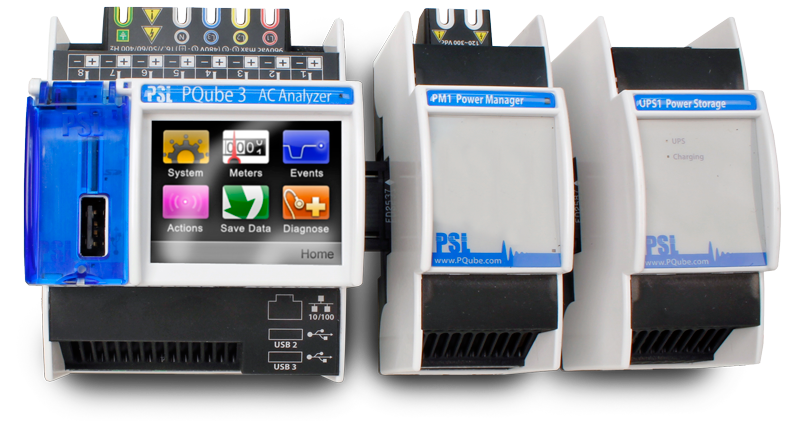

정전보상용 UPS1
UPS Module
모델명 : UPS1
  • 정전시 최대 30분까지 백업 가능
    (PM1을 사용해야 UPS1 기능 제공 가능)
  • UPS 동작과 충전시 LED 점등

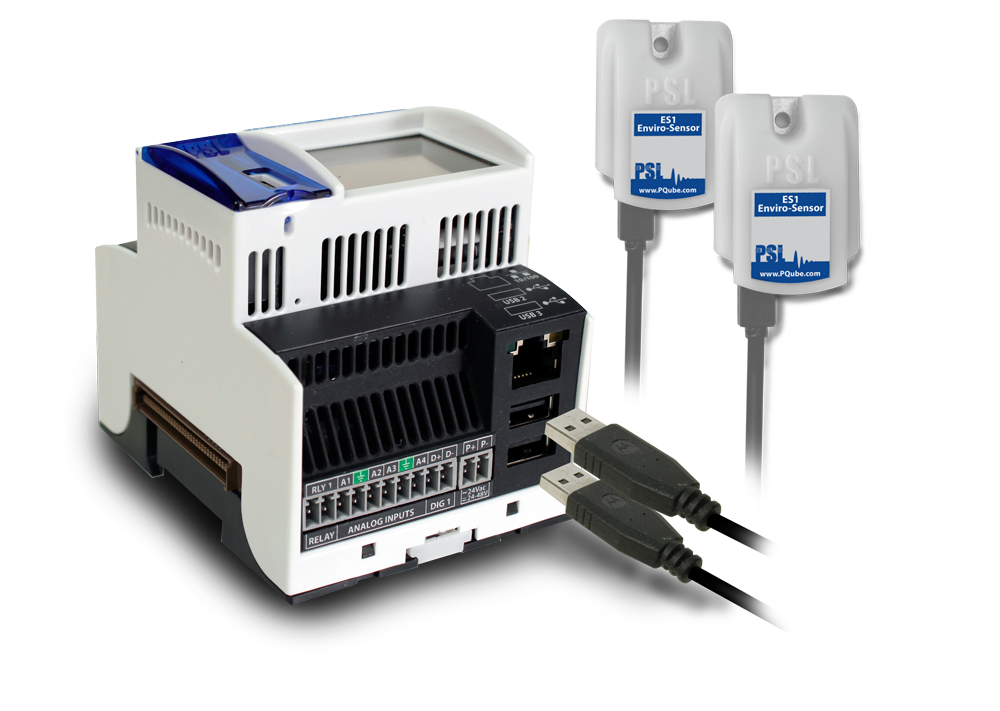

환경 및
개선된 환경감시 센서
환경감시 센서
모델명 : ENV2
  • 온도,습도, 기압 가속X-Y-Z, 지진파 감시 가능
  • 기능의 추가 기능
  • 3축 X-Y-X 가속기 미터(xxx)
○ 옵션
  • Thermo couple 센서(K Type)
  • 일사량 센서( 조도 W/m²)
  • USB 포트로 연결

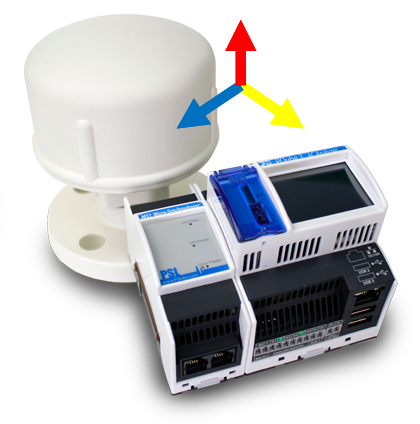

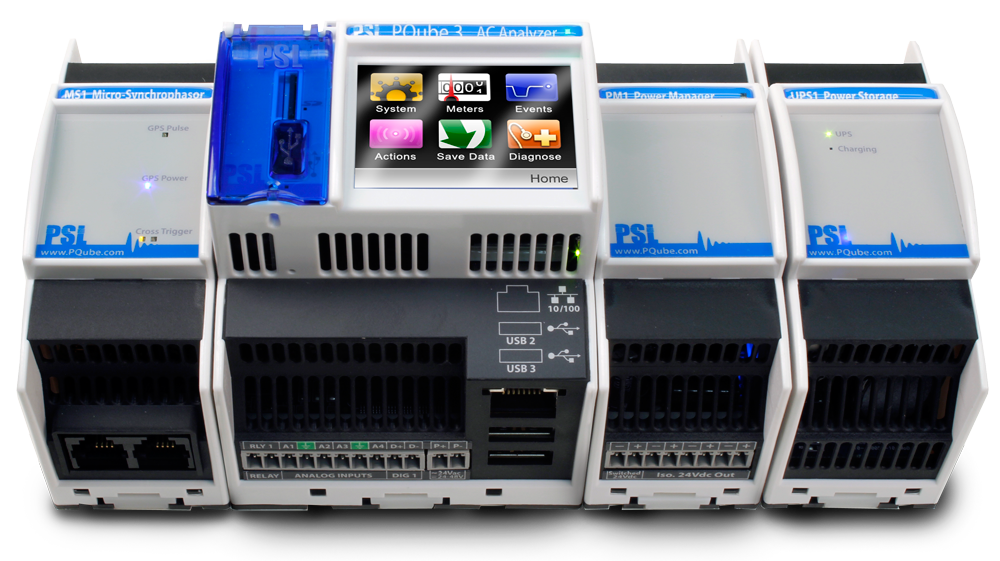

MICRO 상 동기기 (micro PMU)
모델명 : MS1 + GPS
PMU 지원을 위한 서브 위상각보다 더 정밀하게 측정할 수 있는 GPS 시각동기
  • micro 초 단위 측정
  • mHz 단위로 주파수 측정
  • 현재 배전망과 신재생 에너지망의 실시간 시각동기 장치
  • 리눅스 서버의 micro-PMU 관리 S/W 유상제공
 ※ 악세사리들
Attenuator
(감쇄기)

ATT1

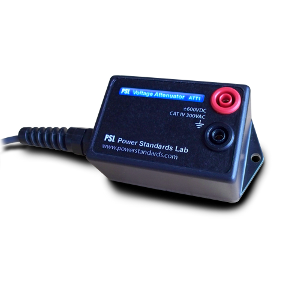

AC/DC Voltage 감쇄기
600VDC/300VAC : ATT1
  • Model : ATT1-0600V-00 ±600VDC 또는 300VAC, CAT IV
  • Dimension : 102mm*51mm*38mm

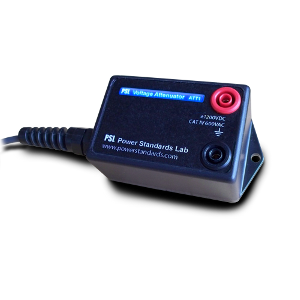

AC/DC Voltage 감쇄기
1200VDC/600VAC : ATT1
  • Model : ATT1-1200V-00 ±1200VDC 또는 600VAC, CAT IV
  • Dimension : 102mm*51mm*38mm

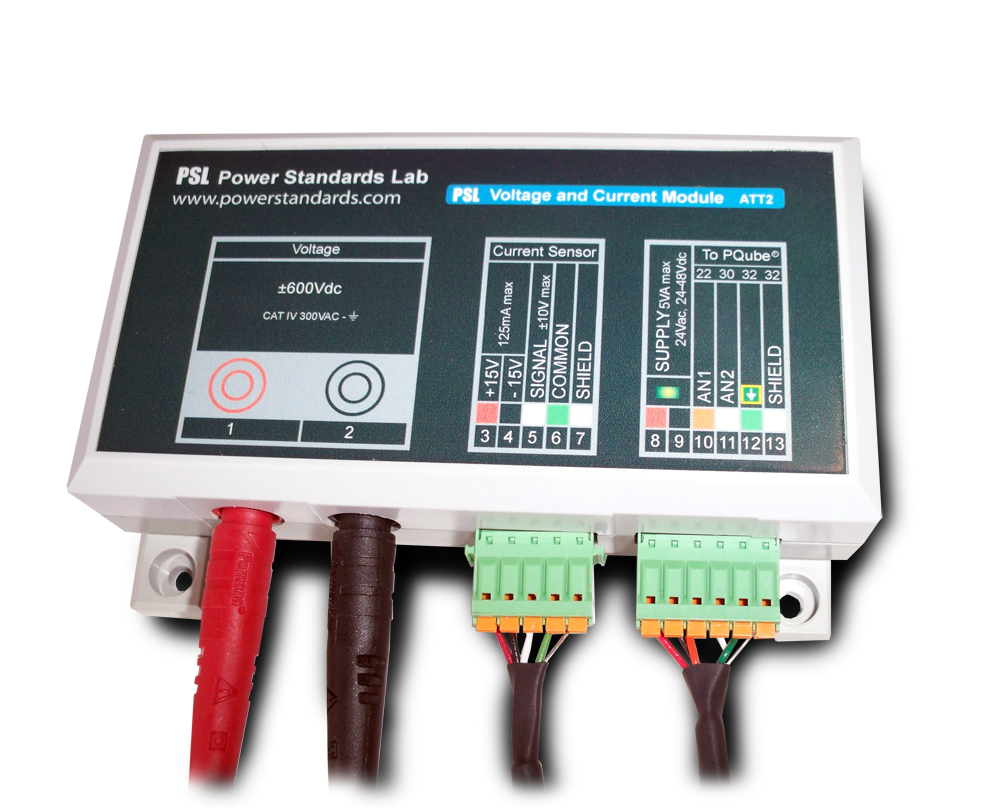

ATT2
AC/DC Voltage and Current
감쇄기 for 600V, 1200V DC : ATT2-600, ATT2-1200
  • DC 전압, 전류 동시 측정용 모듈(Ver 1.3)
  • Model : ATT2 -  600V-00 ±  600VDC 또는 300VAC, CAT Ⅳ
             ATT2 - 1200V-00 ± 1200VDC 또는 600VAC, CAT Ⅳ
  • DC CT 홀 소자 전원 공급용
RM-8
(릴레이 확장 모듈)
  • 8개의 래치 릴레이 접점 (상/하로 4개씩)
  • 20ms 이하의 동작, 2A @ 60VDC/30VAC 접점
  • NO/NC 래칭 릴레이 방식
  • W / VA / Amp를 1초 단위로 제어 가능
    - Over/Under 를 설정 할 수 있음
  • 최대 피크 부하 차단 기능
  • ESS의 DC전압/전류 변동 시 차단기 제어기능 제공으로 ESS 화재 예방에 응용 가능
CT
(전류 클램프)
CT-300:5-00
원형 타입의 CT( Current Transformer).
  • 정확도 : 0.5% (0.5급)
  • 1차 : 300A
  • 2차 출력 : 5A RMS
  • 정확도 0.2급은 PSL사 별도 주문
  • 정확도 : 1% (1.0급)
  • 1차 입력 : 5, 20, 50, 100, 200, 300, 400, 600 A
  • 2차 출력 : 0.333V, 1A, 5A RMS
          1V, 5V, 10V 평균값

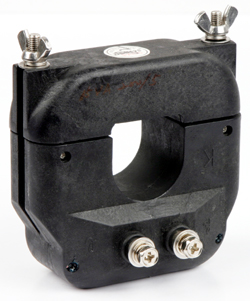

클램프형 CT_볼트너트형
  • 정확도 : 1% (1.0급)
  • 1차 입력 : 600 A
  • 2차 출력 : 1A, 5A RMS

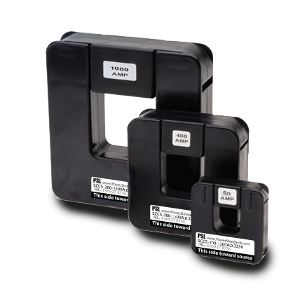

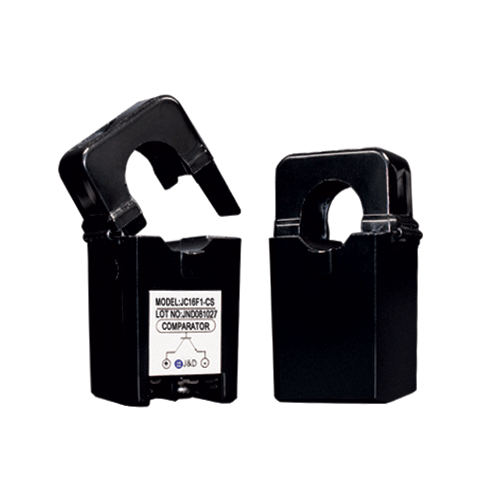

고정밀 분할형 CT(Split-Core Current Sensors)
  • 정확도 : 1% (1.0급)
  • 주파수 : 50Hz ~ 400Hz
  • 크레스트 팩터 : 3.5배
  • SCS-20A, 50A,100A : 0.75"(D*E)
  • SCS-200A,300A :1.25"(D*E)
  • SCS-400A, 600A : 2.00"(D*E)
  • SCS-1000A, 2000A, 5000A : 3"*5"(D*E)
  • 2차 출력 : 0.333V RMS

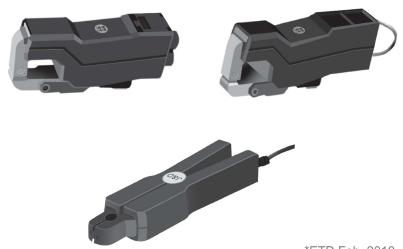

Hand Hold 클램프 A (정밀 계측기용)
  • 모델 : HHCT-5A/ 100A / 300A/ 600A
  • 정확도 : 0.5% (0.5급)
  • 1차 입력 : 1~600A / 5 Amp 고정
  • 2차 출력 : 0.333V RMS
  • 내경 : 13mm

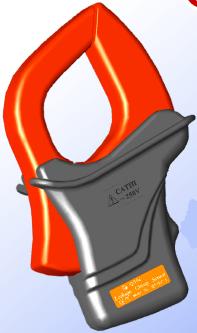

Hand Hold 클램프 B
  • 모델 : HHCTQ-600A
  • 정확도 : 1% (1.0급)
  • 1차 입력 : 1~600A
  • 2차 출력 : 0.333V RMS
  • 내경 : 40mm
로고스키(Rogowski) 코일 CT
  • 정확도 : 0.5% (0.5급)
  • Max Voltage : 22.9Kv
  • 1차 : 400A ~ 2,000A
  • 2차 : 0.333Vrms
  • 적분기 필요 전원 : DC 24V
기타

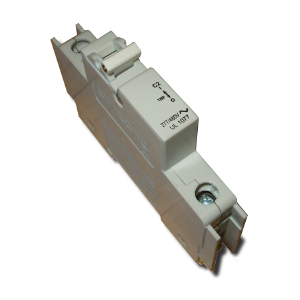

CB-1P-277/480V-1A
  • UL 1077:277/480 volt 1A rating

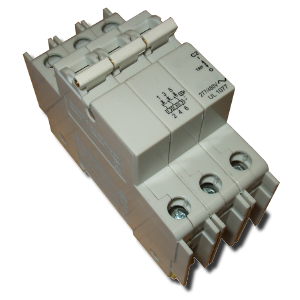

CB-3P-277/480V-1A
  • UL 1077:277/480 volt 1A rating
※ 아래 자료를 다운받기 위해서 반드시 마우스 오른쪽 버튼을 사용하여 "다른 이름으로 대상 저장(A).."으로 저장하여 보시기 바랍니다.

■ Classic PQube 가기

☞ PQube3 상세 규격서 영문
☞ PQube3 카탈로그 영문
☞ PQube 사용자매뉴얼 요청 ( support@jsdata.co.kr )
☞ PQube 퀵 스타트 가이드 한글 / 영문
☞ PQube EN50160 전기품질 평가보고서 예제

▶ PQube 설치 및 결선방법 :

☞ PQube3 한글 제안서보기
전기 블랙박스 PQube 제안서
☞ PQube 응용사례 : 노트북과 1대1로 연결하여 휴대형 전력품질 분석 계측기로 활용하기

☞ 실제적인 PQube 이벤트 저장 파일 웹 서비스 보기 ( http://www.PQLook.kr )
☞ 전세계 PQube 실시간 전기품질 감시 사이트 ( http://map.PQube.com )

■ PQube Classic 링크

  • 현재까지 판매한 PQube Classic 제품은 2017. 12까지만 공급
  • 기존 판매 제품에 대한 기술지원 및 A/S는 계속함.

보도기사 게시판 가기 ☞

PQube에 대한 UL, TUV CB, TUV EN Bauart, ABS(Shipboard) NIST Calibration Certificate 인증서 발행받기

- 교정 인증 대상 : PQube본체, XCT4, CT4

UL Certificate

TUV CB Certificate

TUV EN Bauart Certificate

ABS (Shipboard Certificate)

CE Declaration of Conformity)

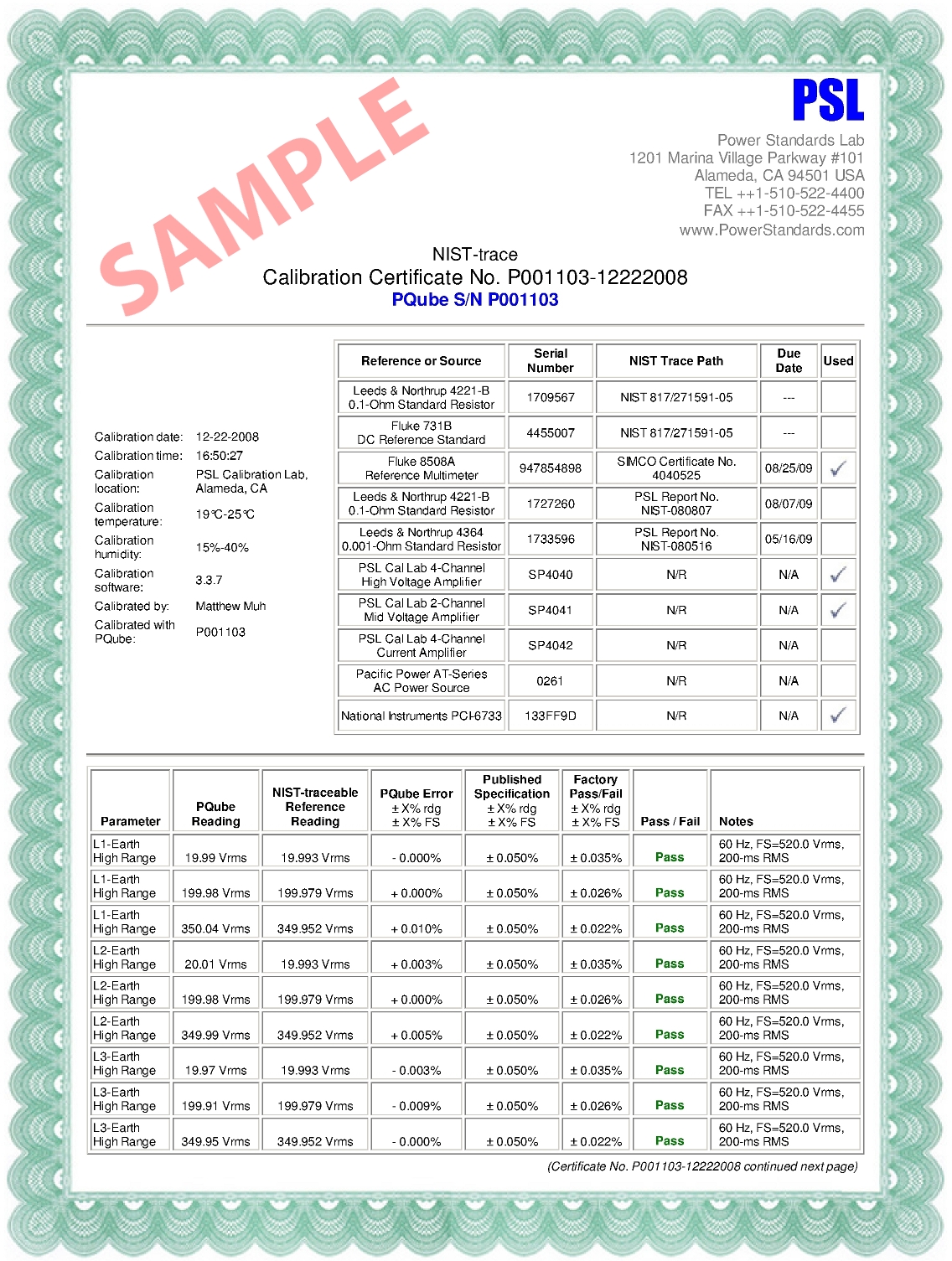

NIST Calibration Certificate
