■ Sub.net 시스템 소개
sub.net이란 ?
변전소 차단기와 배전선로 관리방법 향상과 필수불가결한 비용을 절감하도록 하는데 필요한 정보를 제공하는 소형이면서, 웹서비스가 가능한, 다양한 기능의 변전소 자산관리를 위한 감시장치이다.
Sub.net의 두 가지 필요한 기능으로 영국의 전력회사는 비용을 크게 절약할수 있었다;
- 배전선로 고장위치, 변전소 자산 (차단기, 축전지) 관리

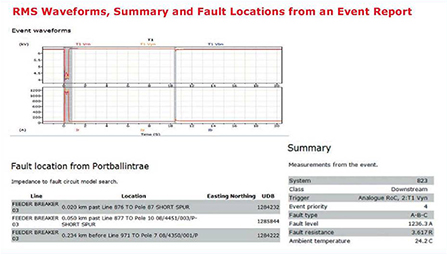

1. 배전선로의 고장위치
가공과 지중 전력선 고장을 기록하고, 지속적인 고장위치는 통제실에 통보되어 복구시간을 단축하고 고객정전시간을 최소화 시킨다.
|
|
|
|
반복적인 짧은 순간의 고장 위치가 즉각적 으로 식별되어, 시기 적절한 수리가 가능하므로 페널티를 줄이고 고객불만을 최소화함으로써 직접 비용을 절감 할 수 있다.
|
2. 변전소 자산(차단기, 축전지) 관리

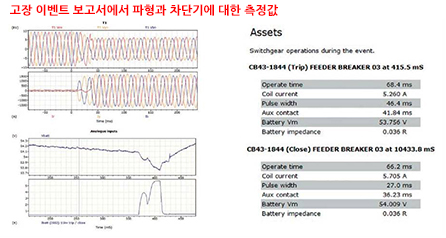

선로 차단기
Sub.net은 모든 차단기에 대한 모든 작동을 모니터하여, 고장 또는 지연동작을 발견한다.
이 온라인 감시장치는 ‘정전상태에서 인력이 차단기를 점검하는 것’보다 상당한 장점이 있다.
|
|
- 모든 동작은 기록되고 분석이 되어, test trip 불필요
- 접점 동작시간이 정확히 평가
- ‘1회 trip’으로 기계적인 문제를 찾아냄
- 어떠한 문제도 즉시 보고됨
- 작업 횟수 및 상 별로 해소전류가 누적되고, 마모 임계값이 유지 관리 요구 사항을 표시하도록 설정됨. 분석된 값은 주장치 데이터베이스에 통합되어 RCM 또는 CBM 전략을 구현합니다
|
|
| 케이블, 커넥터, 축전지 셀의 문제를 확인하기 위하여 축전지의 내부저항을 측정 |
정확한 보호 setting을 하기 위하여 고장이 해소된 시간을 측정
기존 계통보호장치의 정상동작시 분석 및 보고서 출력 |
기름 온도를 주위온도와 K factor를 포함한 부하 정도를 비교하고, 사고시 de-rating 레벨을 기록 |
|
3. Sub.net의 추가적인 성능
|
전력 품질
IEC61000-4-30급 측정
고조파 (50th 차수까지), 플리커와 불균형을 포함하여 정기적인 전력 품질 보고서가 전송되고, 순간 전압 강하가 즉시 보고됨
EN50160 보고서 출력
|
|
Phasor measurement(PMU)
Phasor 데이터는 WAMS의 일부로 IEEE C37.118.1 / 2-2011을 사용하여 초당 최대 50 프레임으로 전송됨
|
|
Grid code compliance
재생 에너지 발전기에 대한 적합성 테스트를 모니터링 하고 요구되는 표준과 비교함.
|
|
Metering
Grid로 보내고 받는 최대 전력 수요에 대해 3상 회로에서 유효 및 무효 전력을 측정함.
|
|
SCADA
Modbus와 DNP3.0 통신으로, 측정값과 산출된 값이 SCADA에 보낼수 있음.
SACDA와 협조적 운영가능
|
|
Integration (통합)
Sub.net은 PI, Historian, PhasorPoint, iHost, OSIsoft PDC & Maximo와 같은 기업의 어플리케이션과 인터페이스 될 수 있음.
|
|
Sub.net에서 캡쳐된 event 자료에 의해서, 3개의 심각한 ‘sticky (정상 동작하지 않는)’ 차단기가, 실제 동작할 때 고장으로 발견되기 이전에 미리 발견되어, 약 5십만 파운드 (7억원 정도)를 절약한 것으로 산출 되었다.
|
|
출처: ITF 보고서
|
|
