■ 개요

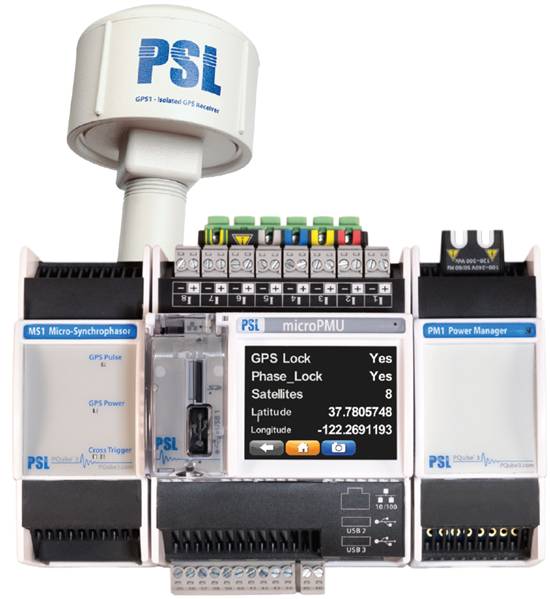

마이크로 PMU 는 한전 배전망과 마이크로 그리드의 전압과 전류 위상각을 다른 지점에서 비교, 감시하기 위한 새로운 기술로 만든 장치입니다.

일반적으로 PMU는 송전망에서 위상 측정을 위해서 사용되어지며, 배전망에서는 마이크로그리드가 도입되면서 순간적인 전압, 전류의 변동이 심하여 아주 미세한 위상각을 측정할 필요가 생겼습니다. microPMU는 마이크로 초의 해상도로 초정밀 정확도로 측정 기록하며, IEEE C37.118.1-2011 인터페이스를 사용하여 실시간으로 기록합니다.

■ 내용

  1. 송전망에 사용되는 PMU는 0.001° 와 2PPM으로 측정하지만 배전망에 사용되는 micro-PMU 는 배전망과 마이크로그리드에서 망 안정성과 임피던스 문제점들을 조사하기 위해서 초정밀로 위상을 측정하기 위한 연구 프로젝터를 위한 연구 수준의 장치입니다.
  2. 마이크로 위상 측정장치는 새로운 기술입니다. 이 기술은 배전망과 마이크로그리드에서 발생하는 현상을 연속적으로 감시하고 기록합니다.

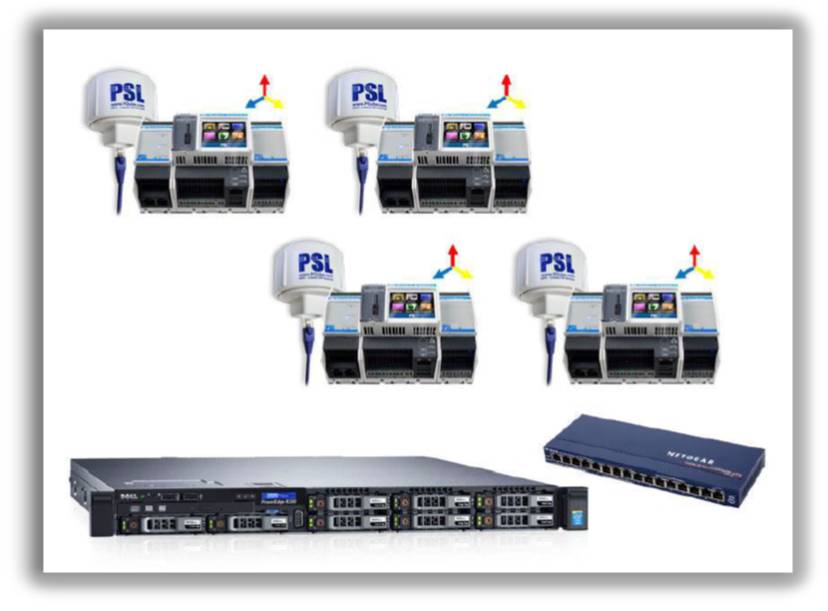

    초기 연구를 위해서는 4개의 microPMU를 구입해서 단상 또는 3상 전압과 변류기를 포함하고 있는 전류를 측정하기를 권고합니다. 4대의 GPS를 가지고 있는 16GB 내부 메모리를 보유하고 있는 microPMU와 서버와 네트워크 장치가 필요합니다. 2TB 서버 1대는 총 10대의 microPMU를 수용할 수가 있습니다.

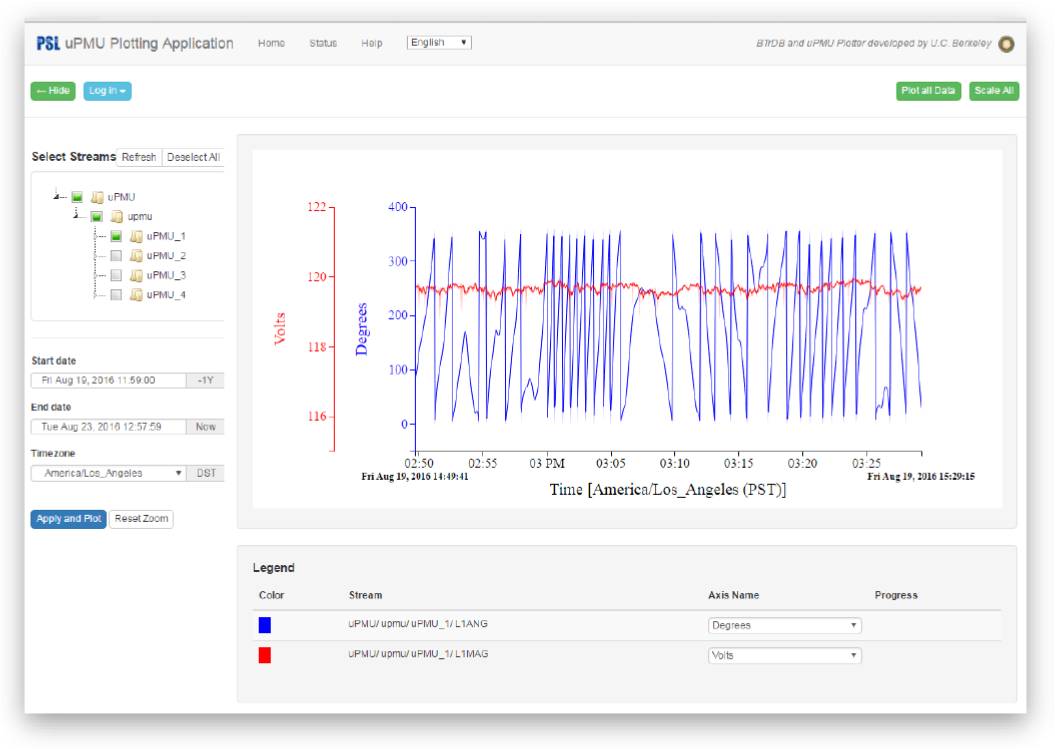

  3. PSL에서 제공한 uPMU Plotting Application 으로 실행한 PC 화면

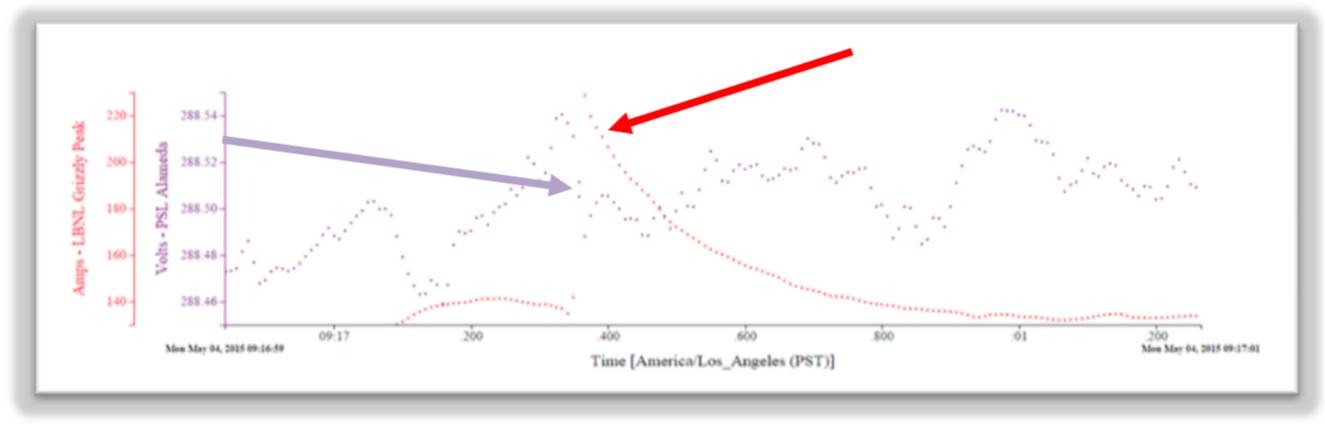

  4. micro-PMU로 09:17:00 에서 시작하여 09:17:01간 1초 사이에서 측정한 전압, 전류 변화 그래프

■ 특징

  • 초정밀 위상 측정 : TVE 0.01%
  • 동기 위상기의 실시간 동시 기록과 스트리밍
  • 빠른 기록 / 스트리밍율 : 50Hz에서 100/sec, 60Hz에서 120/sec
  • 전압과 전류 위상측정, 주파수, 유효/무효전력, 역율 측정
  • C37.118.1-2011에 따른 스트리밍
  • OpenPDC 호환성 유지, PSL microPMU 기록용 응용 소프트웨어 제공
  • 내부 메모리로 30일간 마이크로-위상 측정 기록
  • FTP를 이용한 기록 데이터 다운로드 가능
  • FTP 또는 웹 페이지상에서 설정값 수정 / 펌웨어 업데이트 가능
  • 그리드 안정성 분석을 위한 Ultra precise 모드 또는 제어 실행을 위한 low latency 모드 제공
  • PT, CT 를 통한 쉬운 설치
  • 완전 절연된 케이블 지연 자동 보상된 GPS 수신기와 안테나
세부 데이터 시트 바로 가기 ☞

■ 응용 부문

  • 마이크로그리드 또는 배전망, 백업 전원 시스템의 감시와 안정성 이해와 분석업무
  • 이벤트 판별과 특성 분석
  • 토폴로지 변화 탐지 ( 차단기의 오픈/클로즈 상태 감시 )
  • 변전소에서 사이버 공격 리허설의 탐지 업무

■ 국내 납품실적

  • 우석대 에너지공학과, 한국에너지기술연구원
