전기품질 및 전력량 측정 및 진단 대책

▣ 전기품질 측정 목적
설비 부하에 전원을 공급하는 메인 차단기(VCB, ACB), 변압기, UPS, DVR, 인버터, PCS, 비상발전기, 충전기등 전원공급 설비의 (AC+DC) 전기품질을 온라인으로 측정, 감시하여, 이벤트 발생시 경보를 발생하고, 고장시에는 사고 원인을 정확하게 제공하여 신속한 수리가 가능하도록 도와주며, 사전에 고장을 미리 예측하여 예방정비 데이터를 제공함으로써 설비 신뢰도를 극대화하여 중단없는 운영을 하고자 함.
▣ 핵심 측정, 감시 대상설비는?
  • VCB, ACB 차단기, 변압기
  • UPS, 인버터, PCS, DVR 입, 출력 AC 전기품질과 축전지단의 DC 전기품질 동시 감시
  • DC 충전기의 입력 AC 전기품질과 출력 DC 전기품질, 축전지단 DC 동시 감시
  • 분전반의 입력단 순시적인 AC 전기품질 감시
  • 스위칭소자, 정류소자, 콘덴서, 리액터, 바리스트, SPD등 소자 열화 상태 감시 가능
▣ 전기품질 측정 배경은?
  • 한전 배전고조파 측정기준 : IEC61000-4-30 Class A.
  • 재생에너지 전력계통 연계기준 : 한전 배전고조파 측정 기준 준용
  • 전기안전관리자 직무고시 중 전원품질 측정 규정 : IEC61000-4-30 Class S 이상 요구

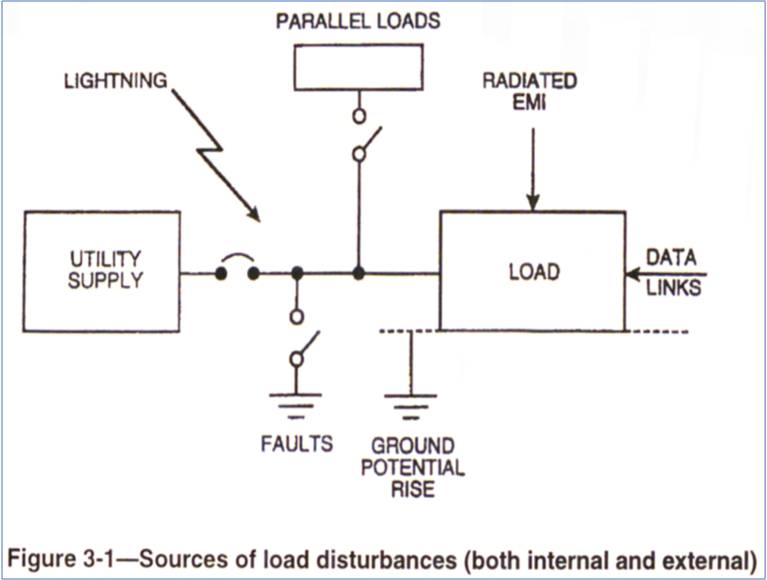

▣ 설비 고장시 고장원인 진단 추적도

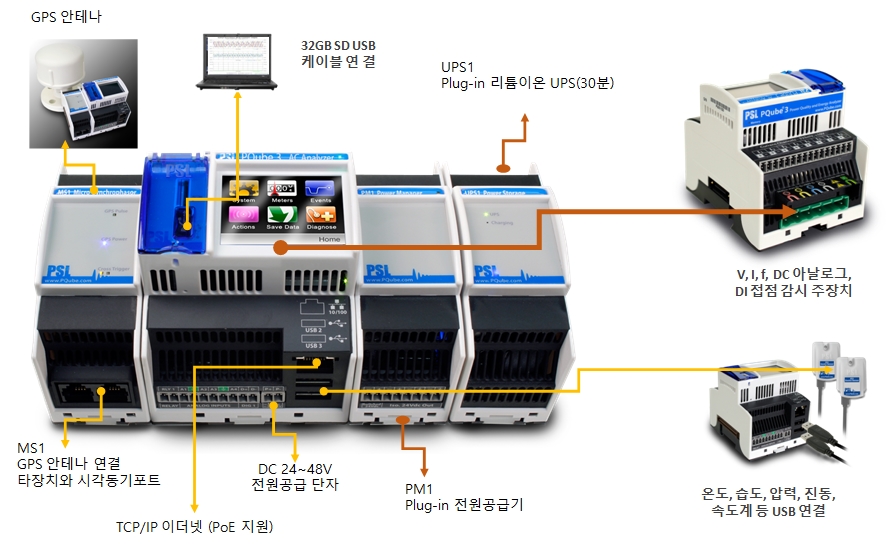

▣ 전기품질미터기 ( PQube3 ) 구조 및 기능

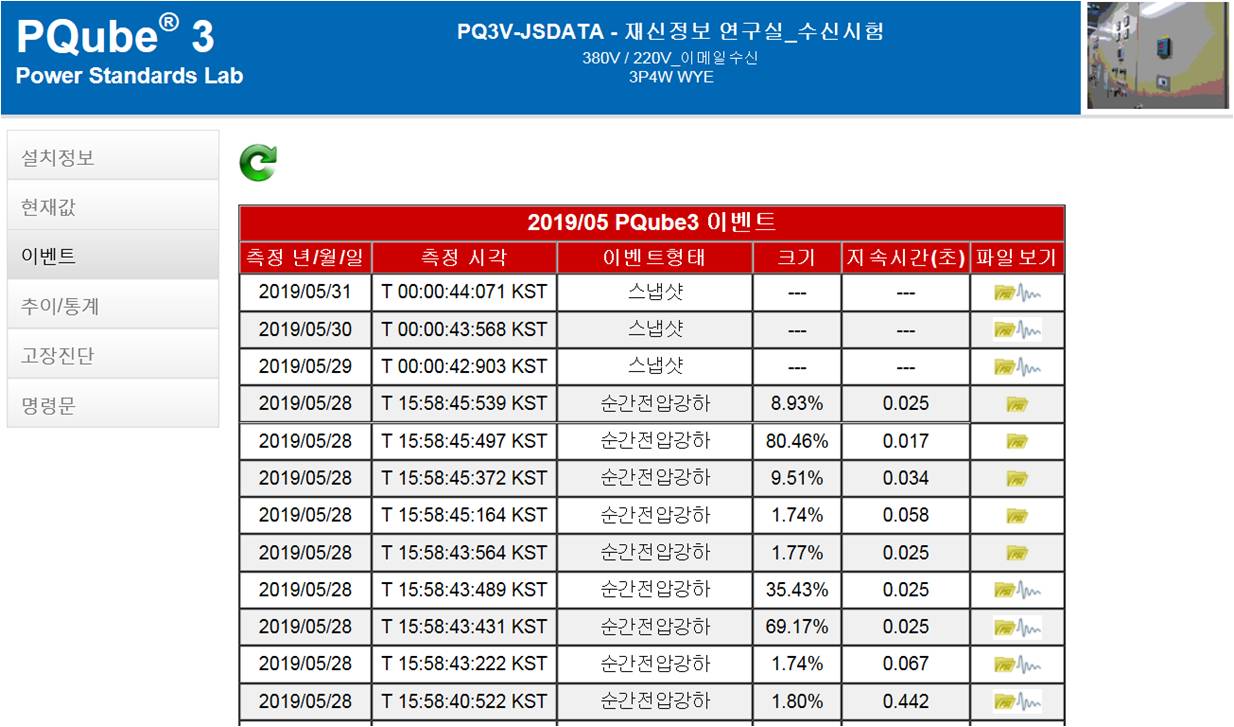

▣ 전기품질 미터기의 실시간 온라인 웹 접속 화면 ( www.pqlook.kr )

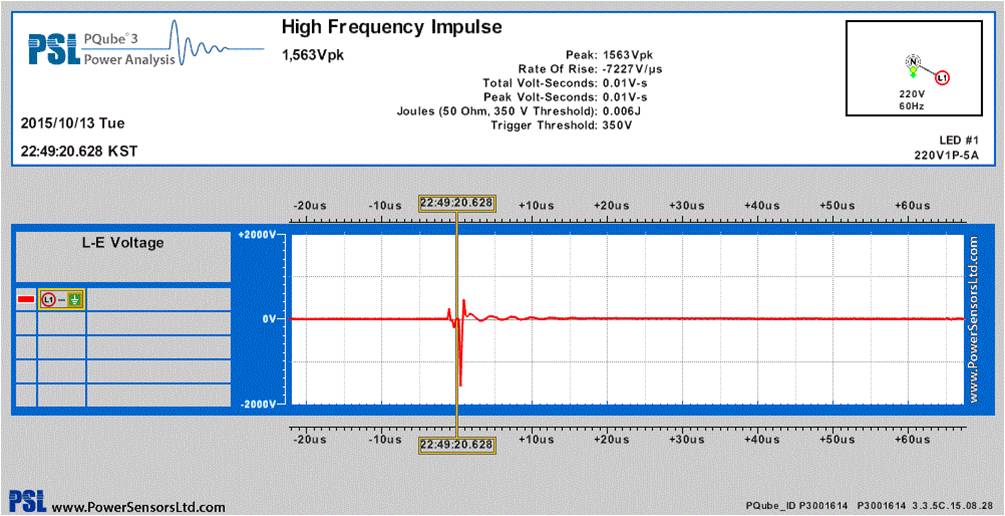

▣ PQube3에서 1MHz 또는 4 MHz 서지 임펄스 기록 파형 이벤트

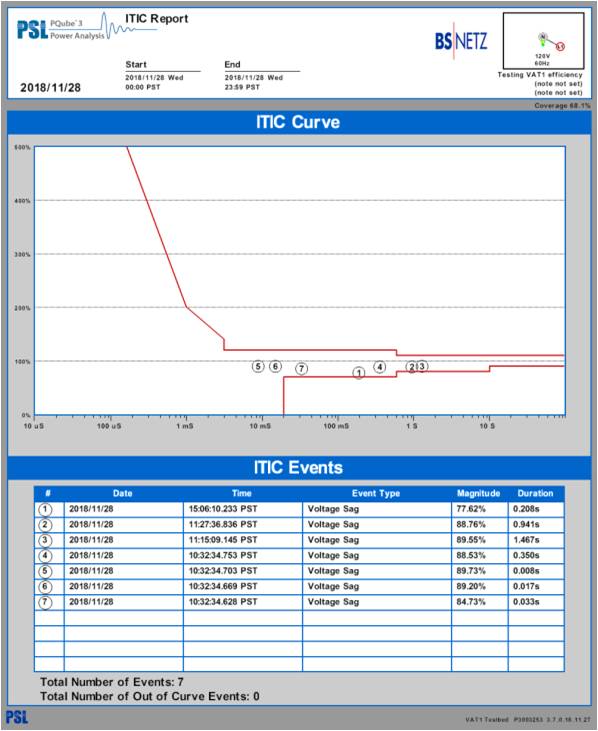

▣ PQube3에서 Sag 또는 Swell 이벤트 내성 ITIC 실제 그래프 기능

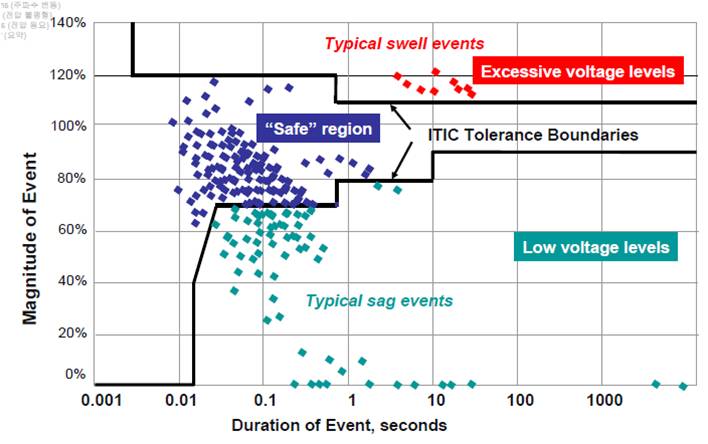

▣ Sag 또는 Swell 이벤트 발생시 내성 ITIC 그래프 해석 예제

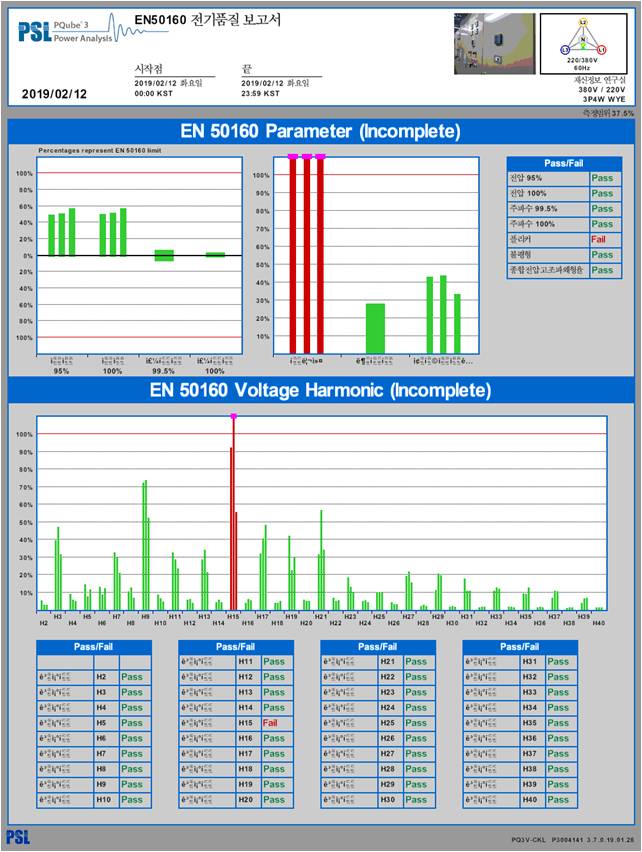

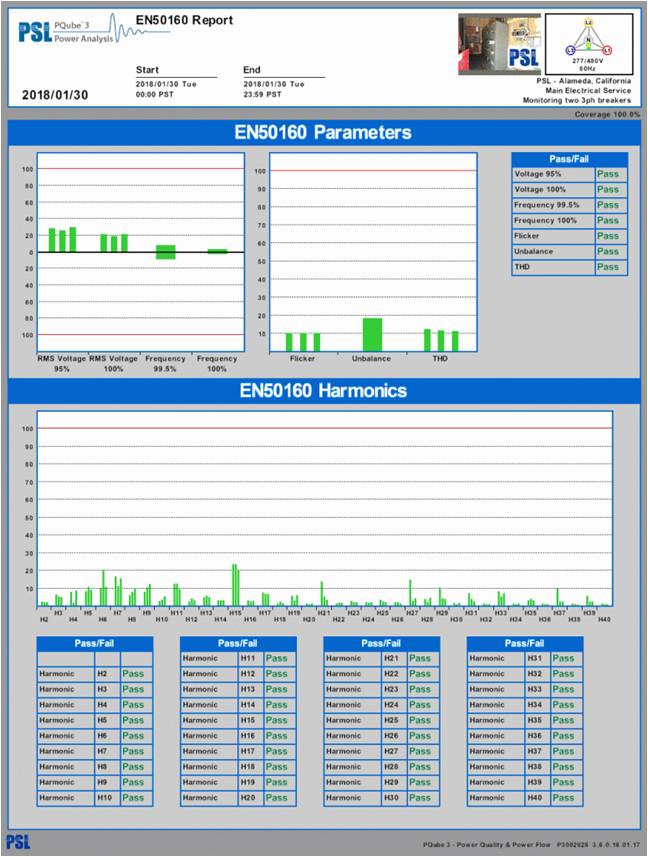

▣ EN50160 전기품질평가보고서 실제

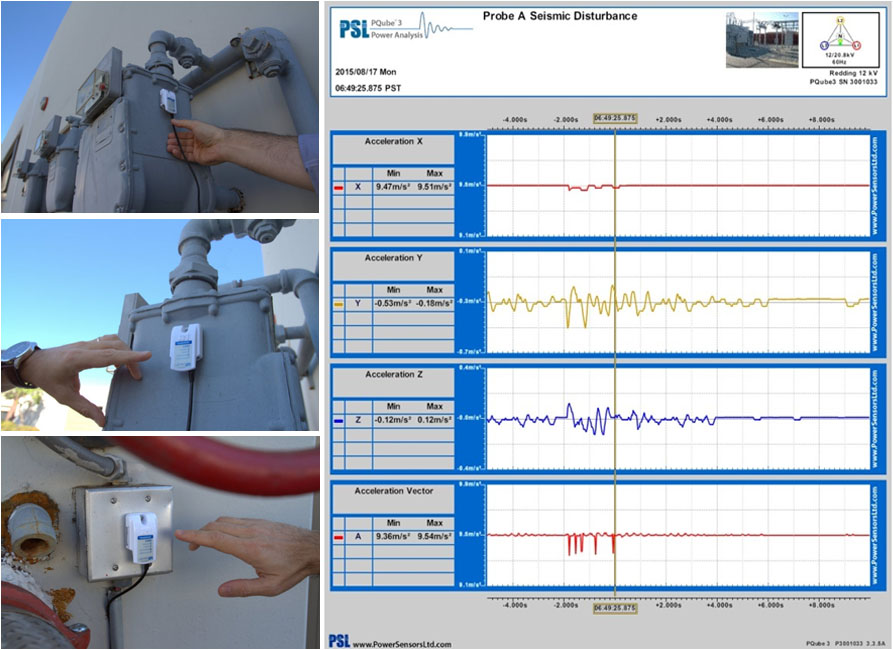

▣ 전기품질미터기 ( PQube3 ) 의 진동센서에 의한 이벤트 기록

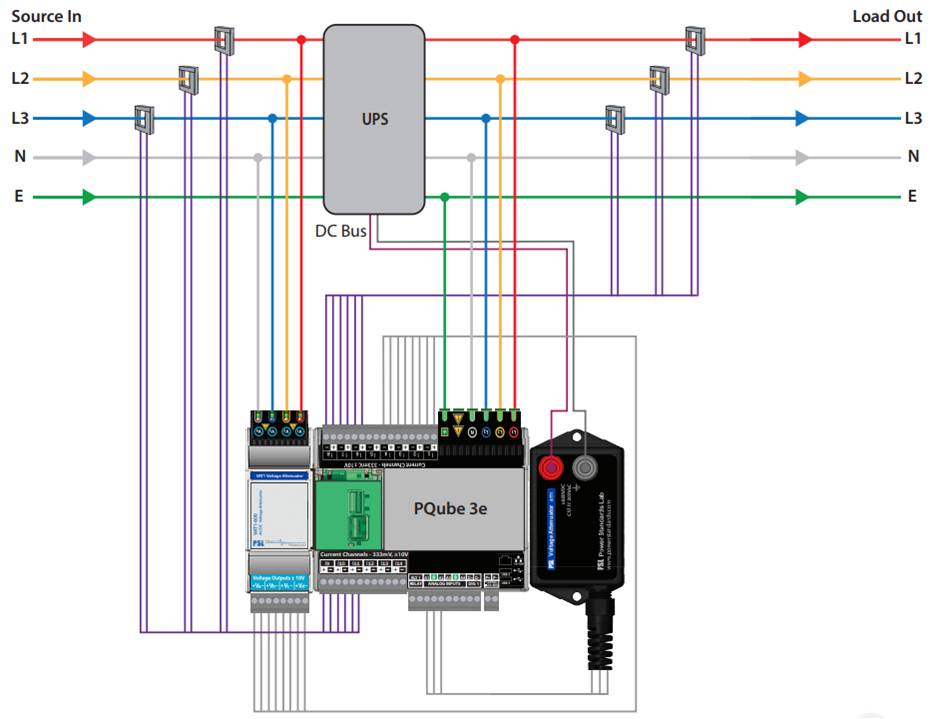

▣ 전기품질미터기 ( PQube3 ) 의 UPS 입,출력과 DC Bus 전기품질 동시 측정 방법 예제

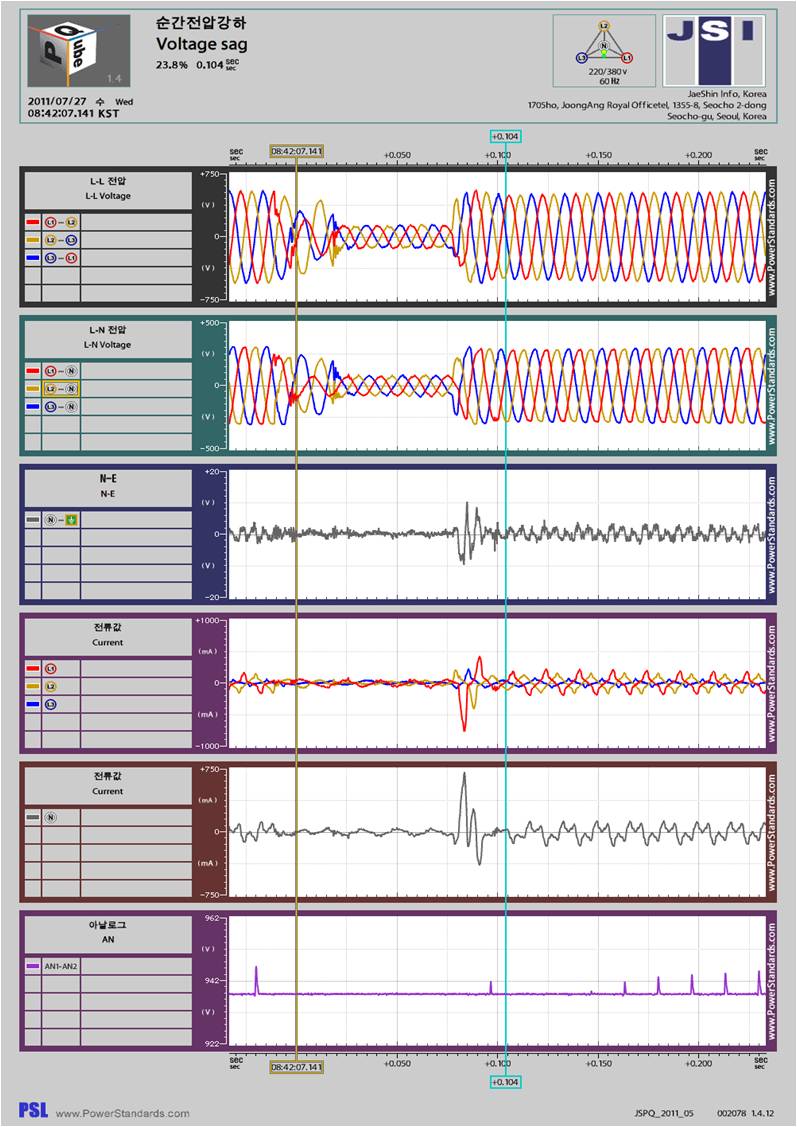

▣ 전기품질미터기 ( PQube3 )로 한전 공급측에서 Sag가 발생했음을 전류 파형으로 해석

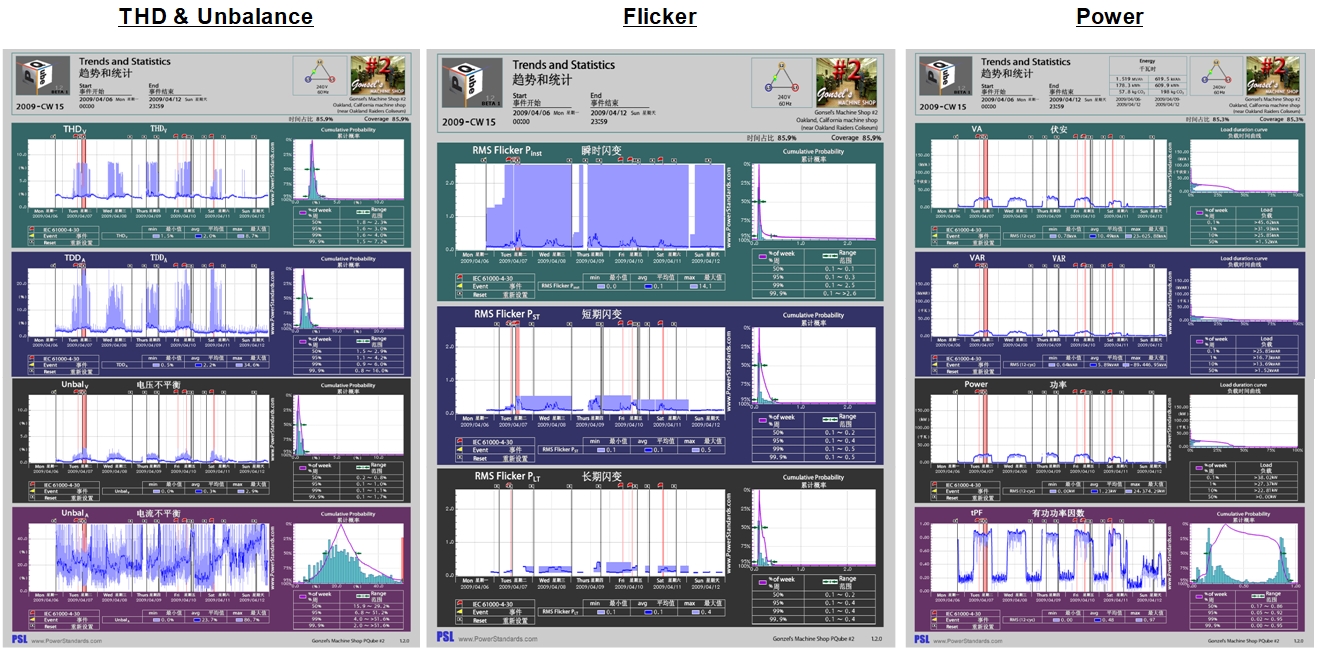

▣ Trends / Statistics 관리 (Daily, Weekly, Monthly) 목적 : 전원공급 설비 수명성능 예측 진단에 활용 가능
  ☞ 전원공급 설비의 수명에 직접적인 영향을 미치는 부품 :
          전력전자스위치, 콘덴서 등 전류 TDD, 불평형, 서지, 임펄스, 역률, 노이즈 등 파라미터 중점 관리 필요함.

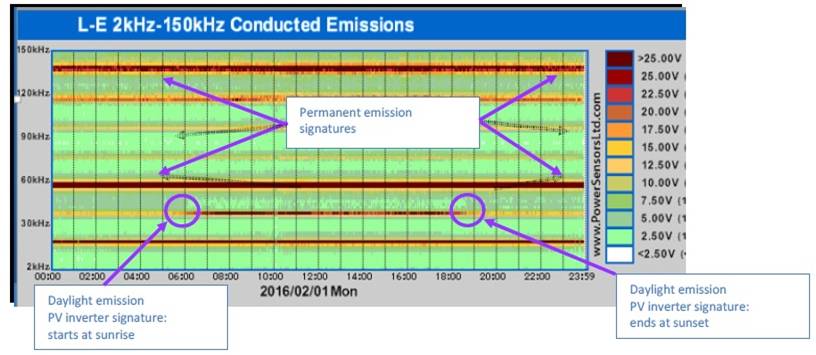

▣ 수프라 하모닉 (전원도체 노이즈) 측정화면 : 시간대별 노이즈 주파수와 노이즈 레벨 측정 분석

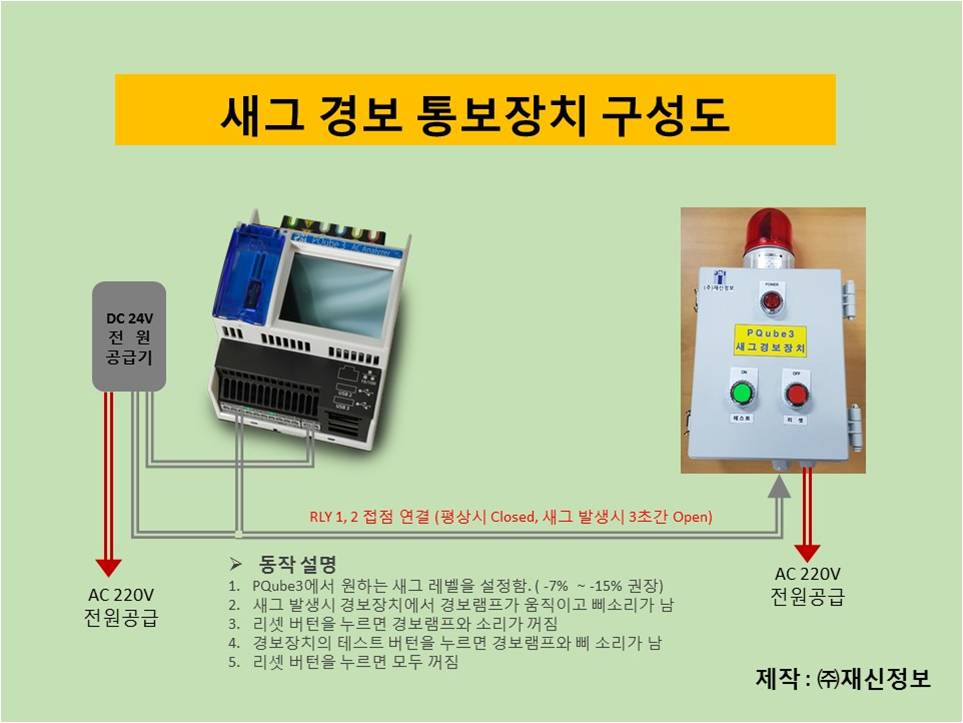

▣ PQube3를 이용한 Sag 발생경보 통보 장치 회로도

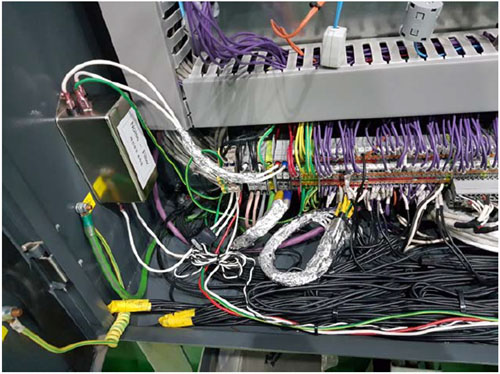

▣ 수프라 하모닉 (전원도체 노이즈) 측정 후 노이즈필터 대책을 세운 사례
  • 현재 10㎑ ~ 150㎑ 노이즈 필터를 아래 장비에서 설치 하였음.
  • 2019.02.27부터 3C10B에 설치하기 시작하여 모든 컴프레셔 제어반에 설치를 완료하였음.

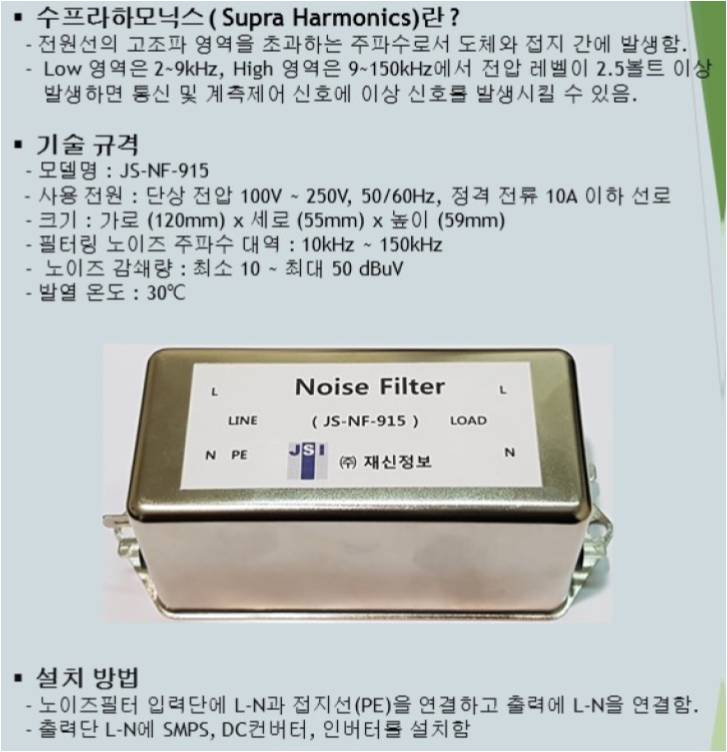

▣ 수프라 하모닉 (전원도체 노이즈) 대책용 노이즈필터 소개

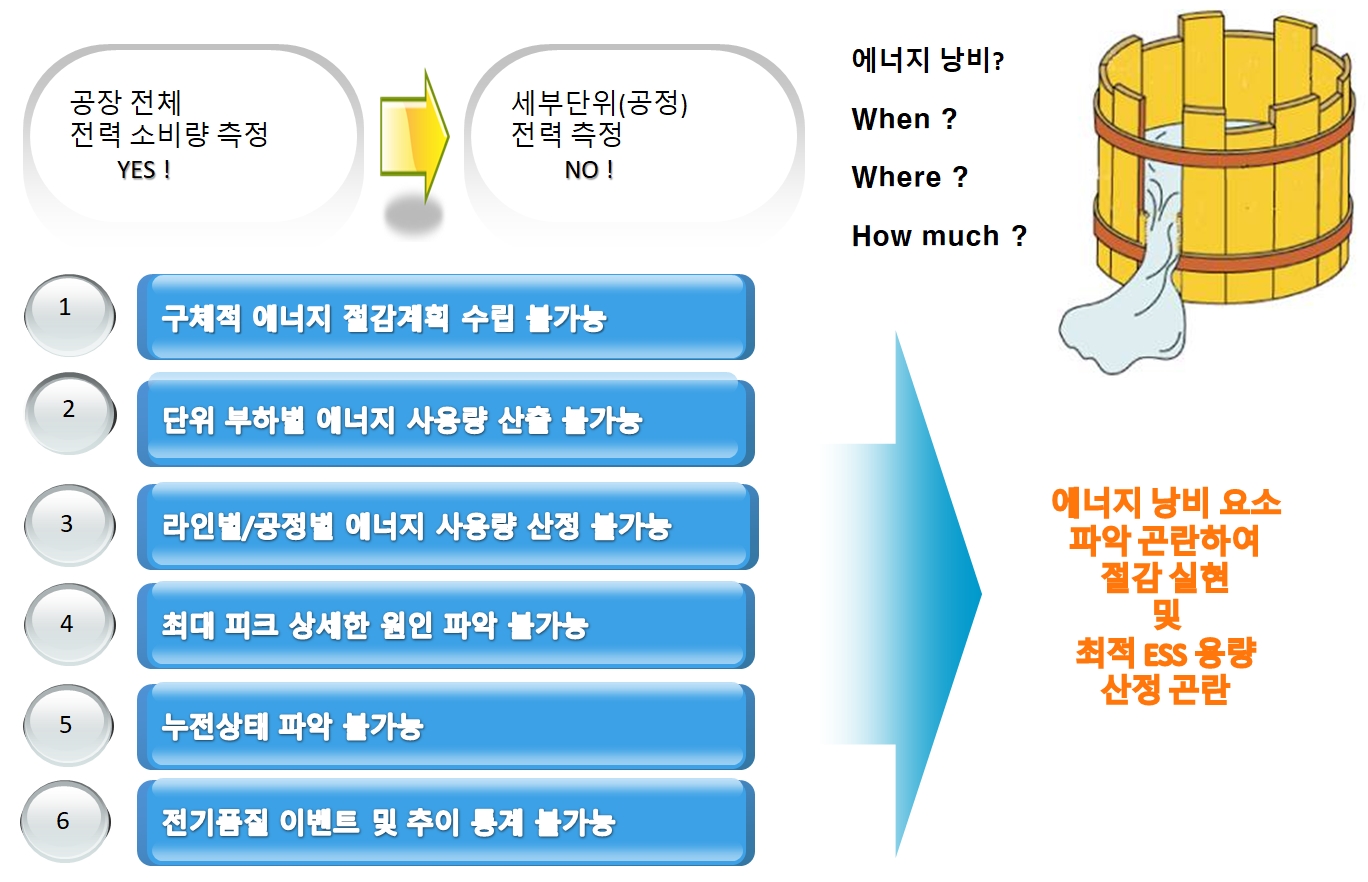

▣ 전력량 측정 목적은 ?

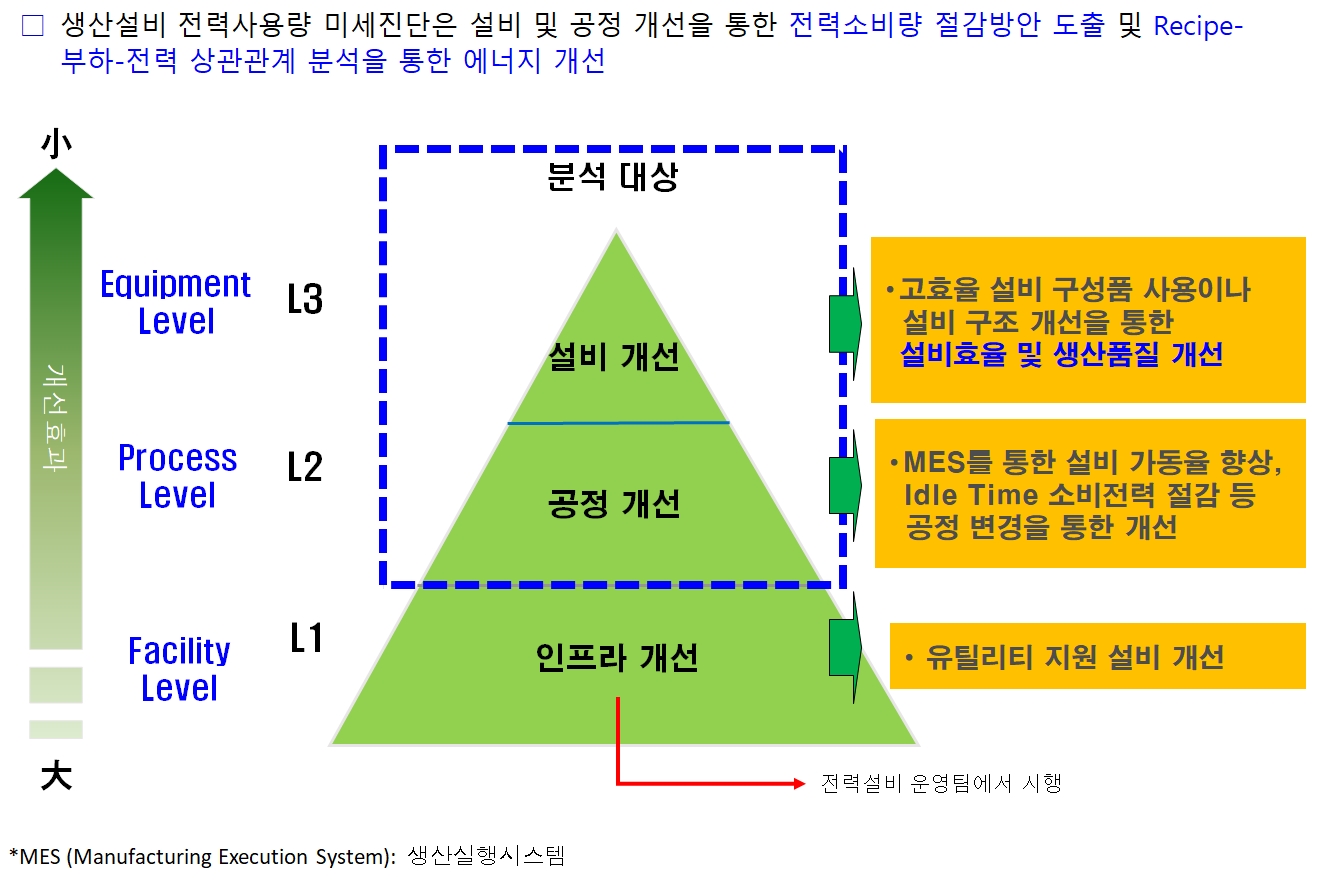

▣ 전력량 측정, 분석, 진단, 개선 분야는 ?

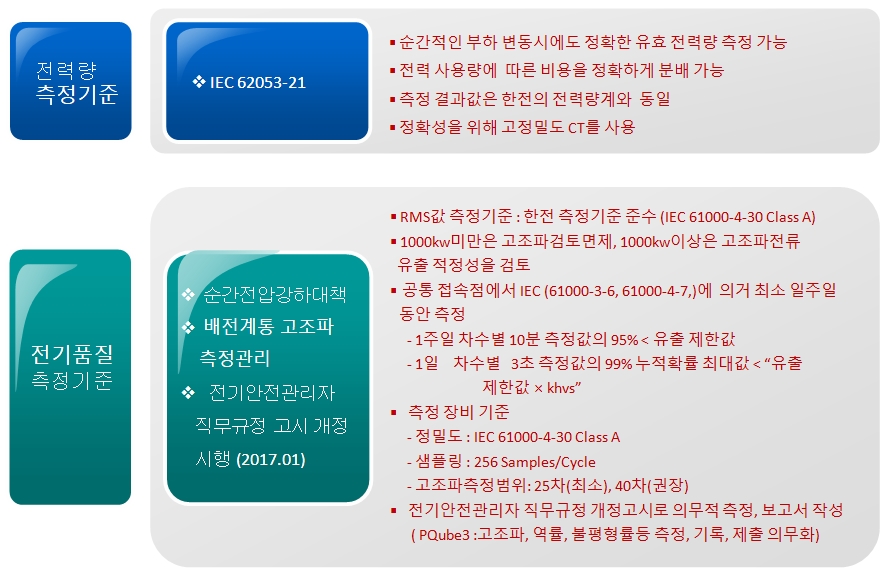

▣ 전력량 모니터링 및 전기품질 측정기준은 ?

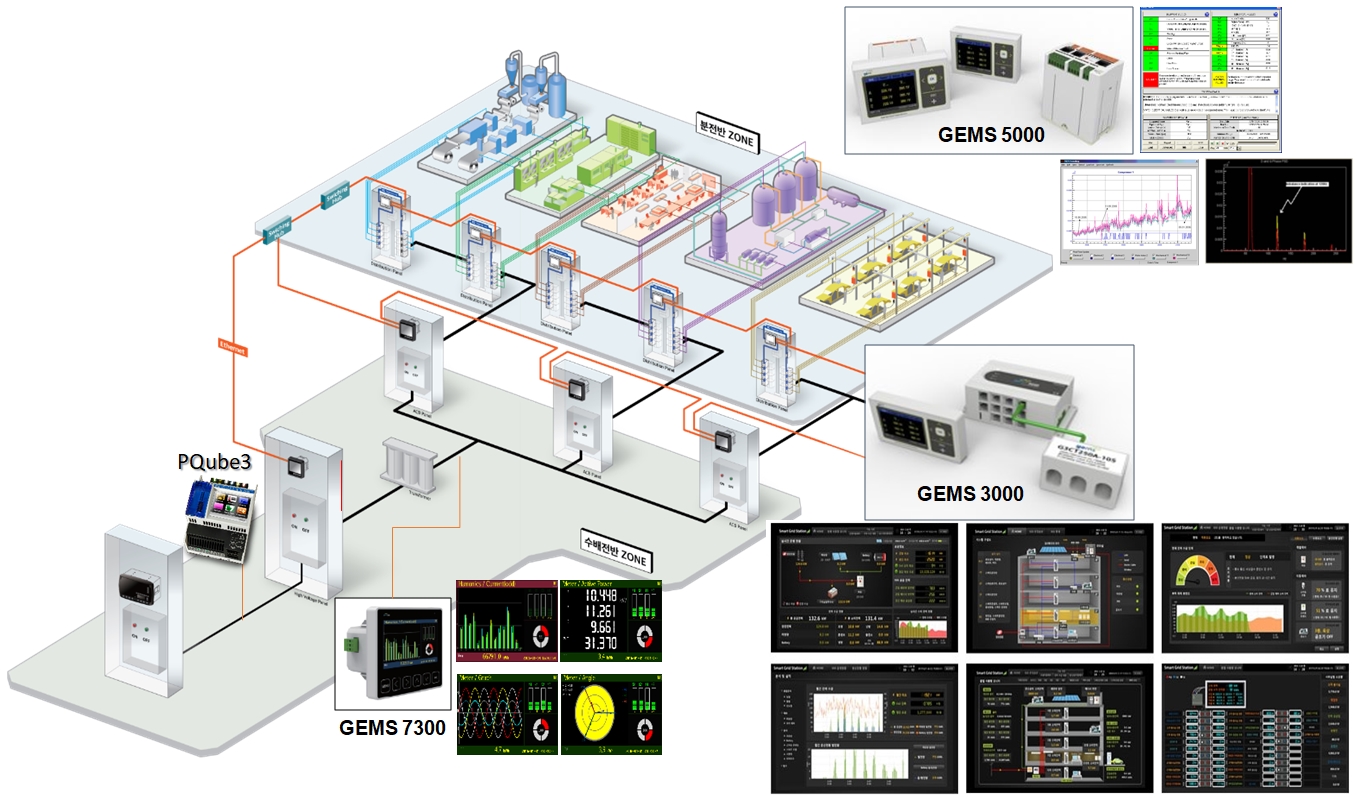

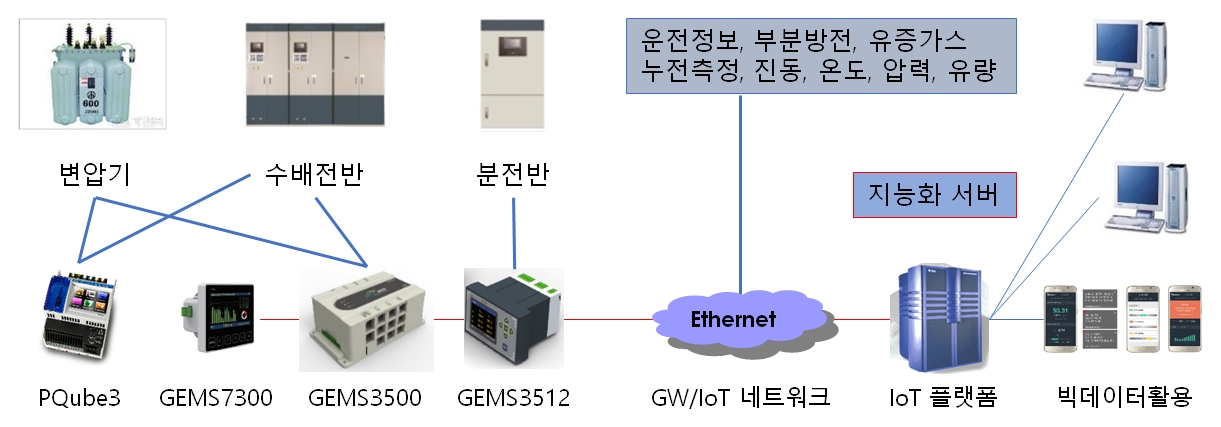

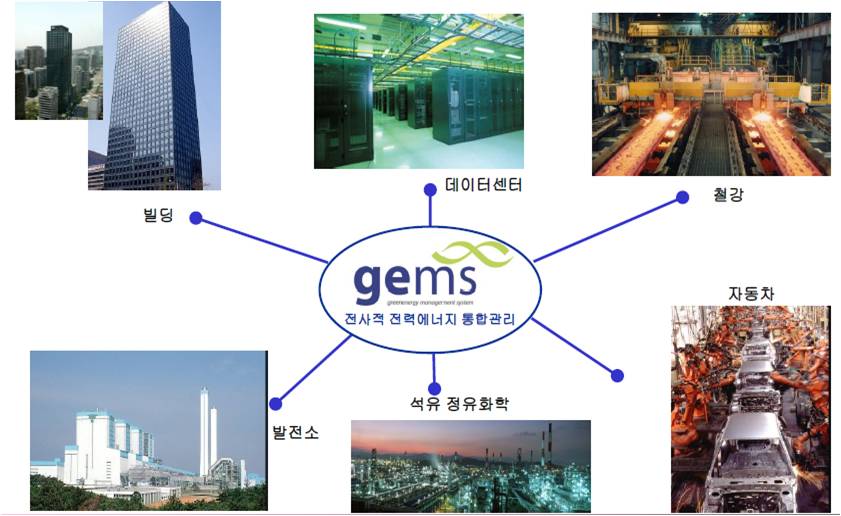

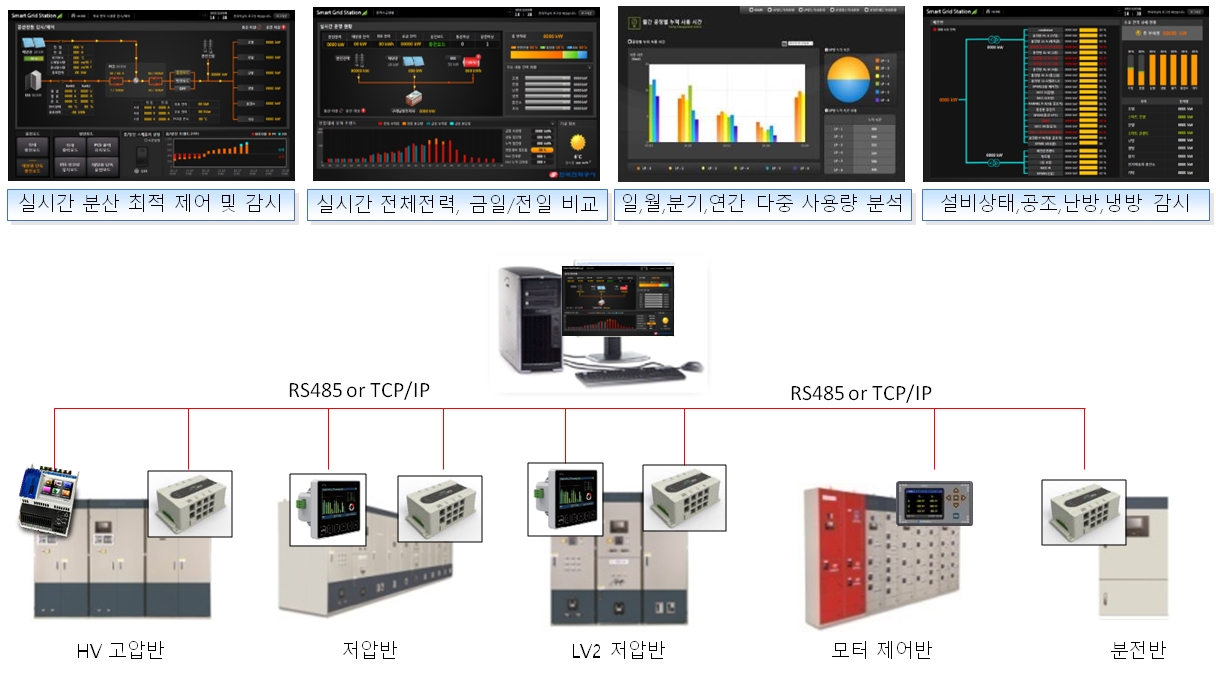

▣ 전력량 모니터링 분야 - GEMS 구성도
▣ 전력량 모니터링 분야 - GEMS IoT
GEMS 기반 제조업 IoT
현장 설비에 판단 및 통신 능력을 갖춘 센서를 설치하고 통신망, 플랫폼을 통하여 빅데이터를 수집 후 생산성 향상을 위해 자동 진단, 고장예방 등에 활용하는 기술
  ☞ IoT(사물인터넷)이란?
    고유 식별코드가 부여된 사물들(Things)이 네트워크(Internet)에 연결되어 인간의 명시적인 개입 없이
    상호 정보를 주고 받으며 새로운 서비스를 제공할 수 있는 기반 인프라 기술을 말한다.

구축 방법
▣ 전력량 모니터링 분야 - 스마트팩토리

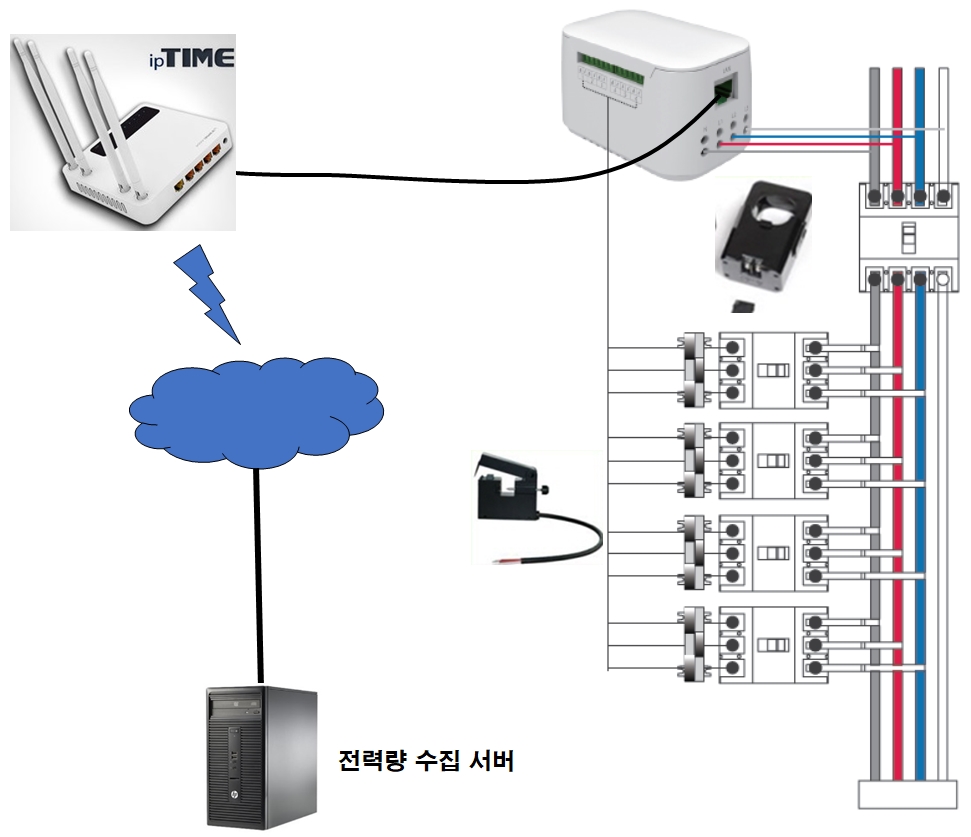

▣ 전력량 모니터링 분야 - GEMS 무선 구성도

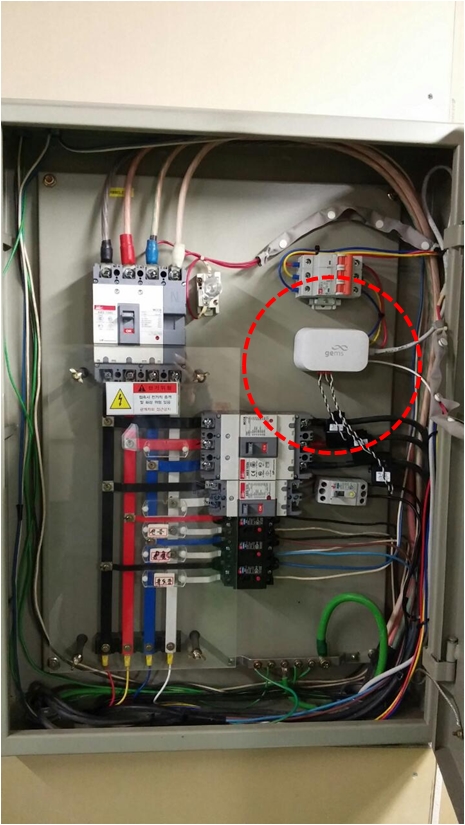

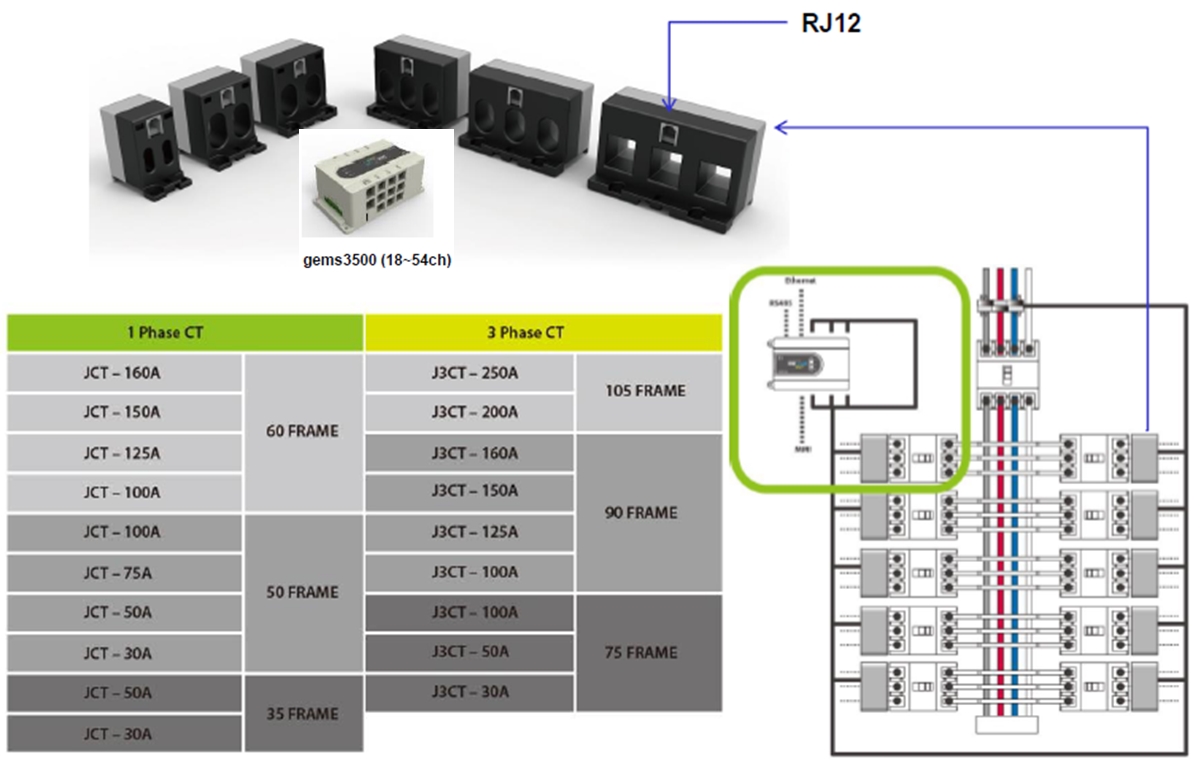

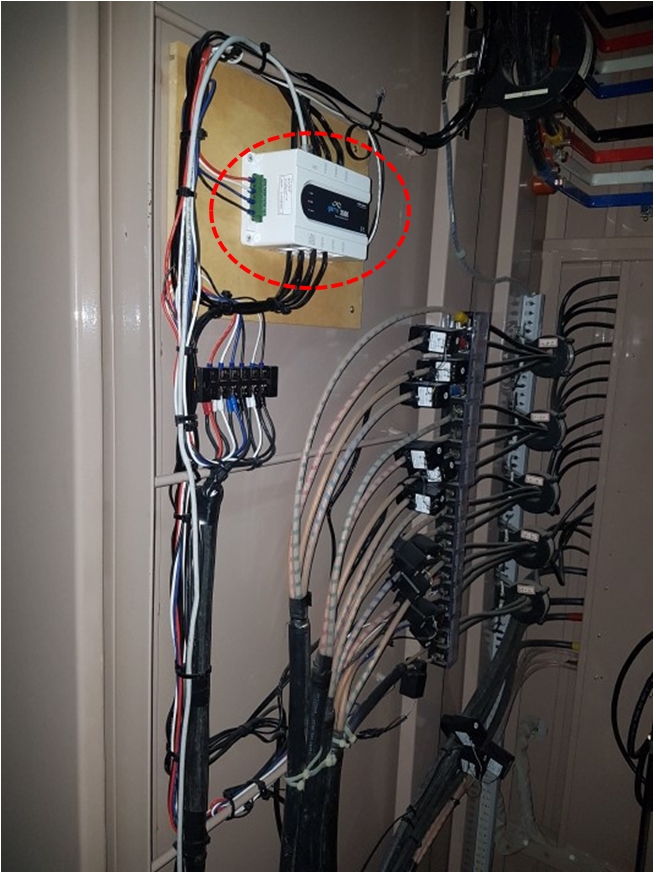

▣ 전력량 모니터링 분야 - GEMS 설치 구성도

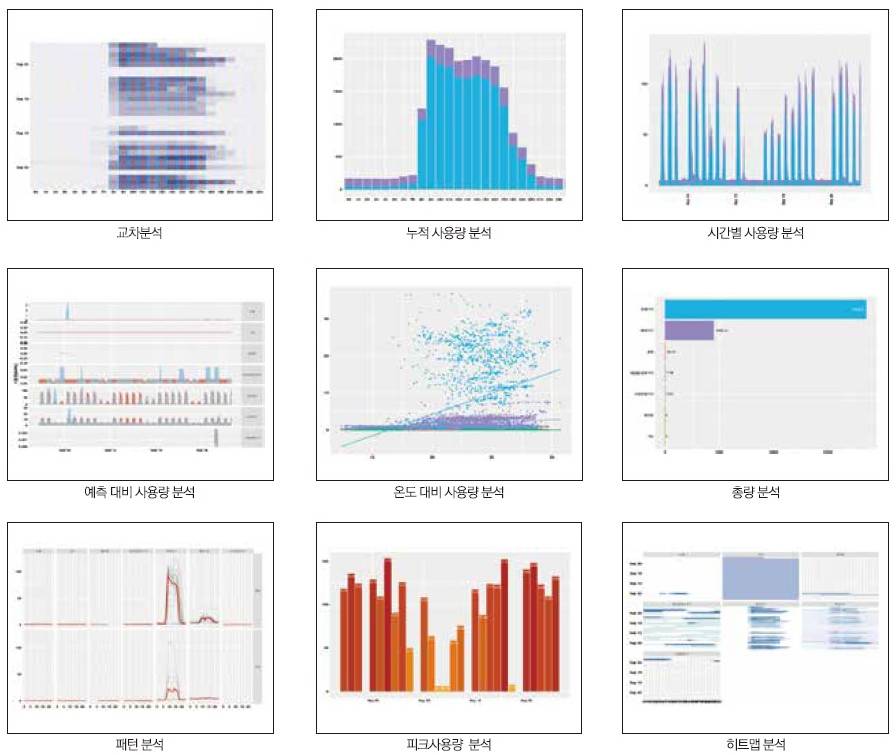

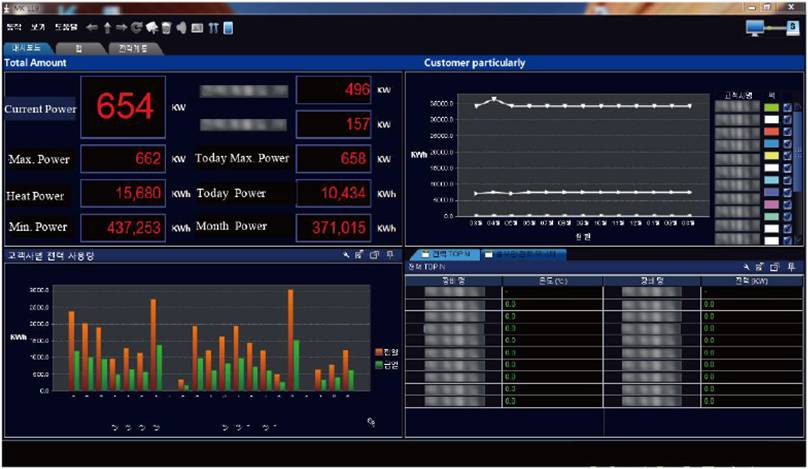

▣ 전력량 모니터링 분야 - 대시보드

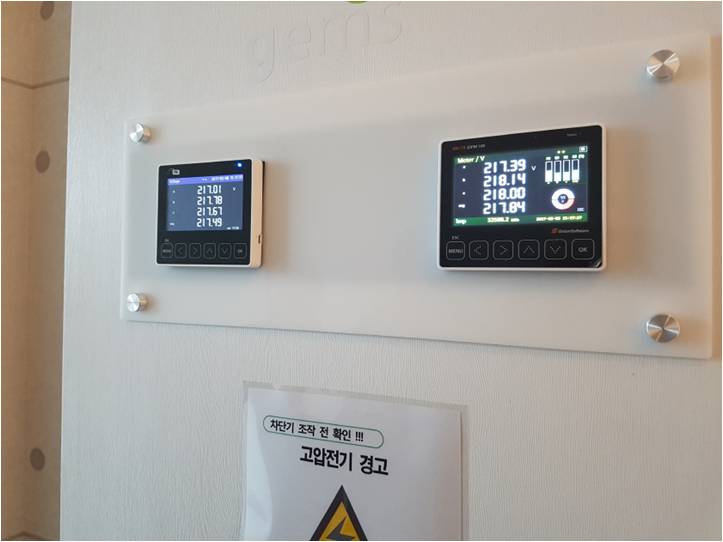

▣ 전력량 모니터링 분야 - FEMS 구축 사례

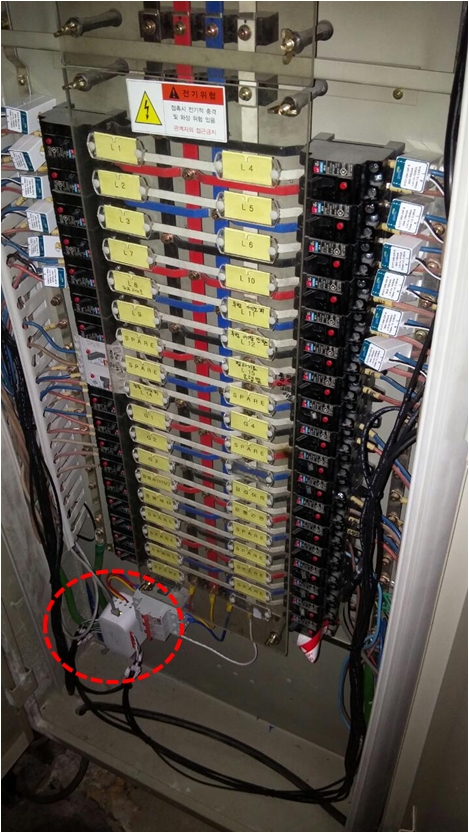

▣ 전력량 모니터링 분야 - 대형 마트 BEMS 구축 사례

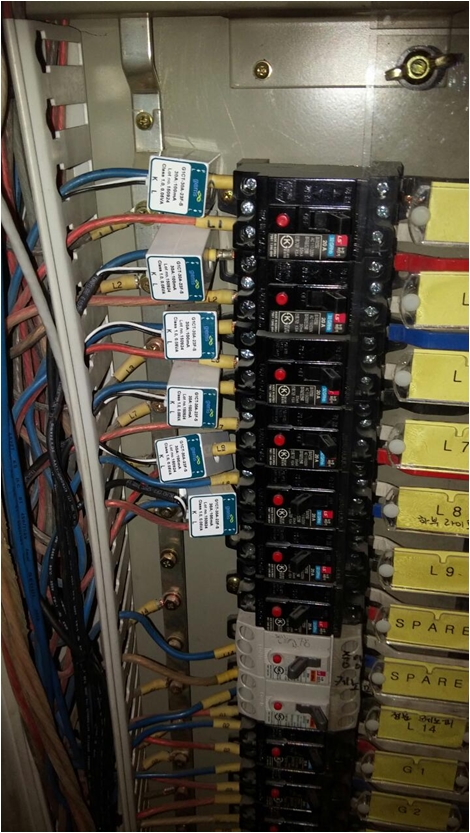

엘리베이터 전력량 측정

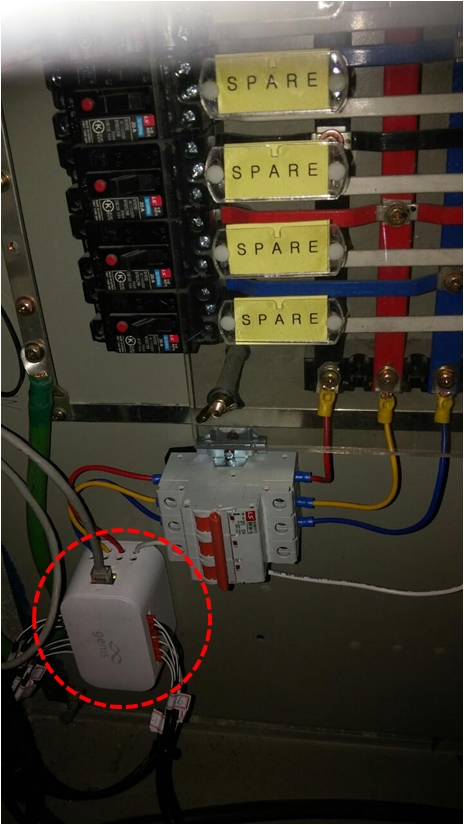

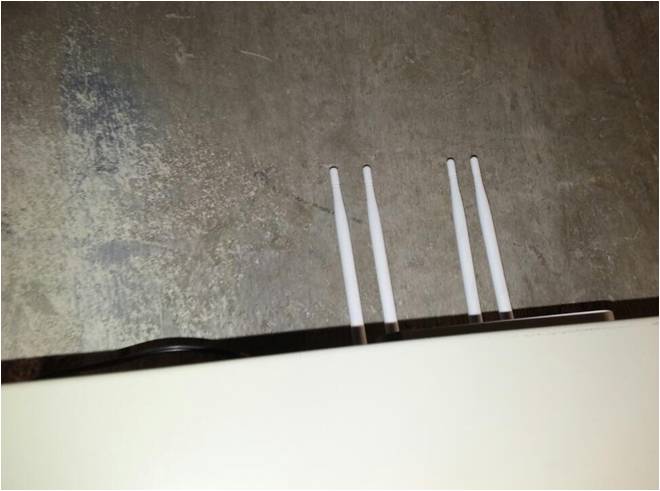

▣ 전력량 모니터링 분야 - 대형 마트 BEMS 무선 구축 사례
▣ 전력량 모니터링 분야 - 구축 효과
  • ♣ ISO 50001 인증을 위한 공정별 전력량 산출 가능
  • ♣ 에너지 낭비 장소, 공정 파악 가능
  • ♣ 실질적 에너지 절감을 위한 실천 계획 수립 가능
  • ♣ 전력량 측정과 동시에 전기품질 관리도 가능함
  • ♣ 국제 기준에 맞는 측정장치 도입으로 향후 중복 투자 방지
  • ♣ 활선에서 절연저항을 측정하여 누전 사전 진단 및 예방 대책 수립 가능
  • ♣ 최적의 ESS 용량 산정으로 ESS 사업 결정에 도움을 주고 수익성의 대폭적인 개선
