3상 저압모터 활선 절연저항측정

▣ 먼저 3상 저압 모터에 대한 활선 절연저항을 측정하기 위한 사전 조건에 대해서 알아보면,
  • 조건 1 : 3상 모터의 상-접지간 전압이 600V 이하여야 한다.
  • 조건 2 : 3상 선에는 동일한 용량성 누설전류가 존재한다고 가정한다.
  • 조건 3 : 3상에서 접지간에 동시에 저항성분이 발생하지 않는다고 가정한다. 2상 동시 누전까지는 인정한다.
  • 조건 4 : 3상간에 최대 누전이 100mA 미만이 걸린다고 가정한다.
  • 조건 5 : 3상 모터 내부의 코일은 온도와 습도에 따라 변한다고 인정한다.
  • 조건 6 : 모터는 운전상태와 정지상태의 절연저항값은 차이가 있다고 인정한다.
  • 조건 7 : 만약 R상에 1mA, T상에 1mA 누전이 발생한다면 총 누전전류는 2mA가 되어야 함을 인정한다.
    ( 타사 계측기는 1mA로 측정하여 본 장치와 측정 방법이 다름 )
  • 조건 8 : 비접지선로는 어떠한 경우에라도 측정이 불가능하지만, 중성선이 변압기측에서 접지가 되고, 모터 케이스가 접지선에 연결된 3상3선 방식은 측정이 가능하다.
  • 조건 9 : 선로전압이 변동되면 그에 연동되어서 절연저항값을 일정하게 측정해야 한다.
    ( 타사에서는 전압을 고정하여 산출함으로써 전압이 변동되면 절연저항값이 크게 변동이 된다. )
▣ 개 요
  • 가동 상태에서 모터의 절연저항 측정을 위한 장치
  • 3상 모터의 절연저항을 측정하여 유효한 데이터로 로깅
  • 3상 델타, 와이, 스타 결선에서 운전하는 모든 저압 모터에서 열화진단
▣ 측정 모드

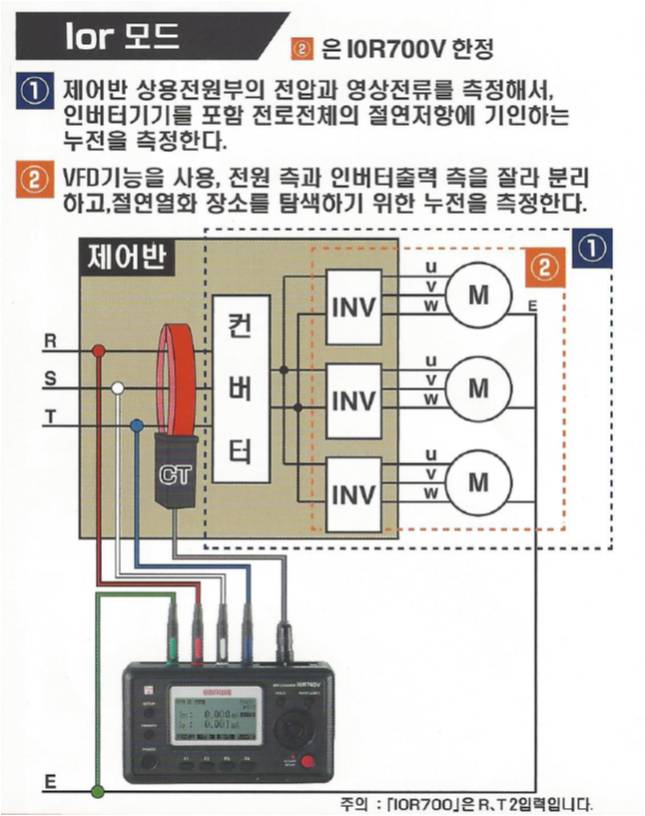

  • IoR 모드 : 배전선로, 상용전원 설비기기 측정시

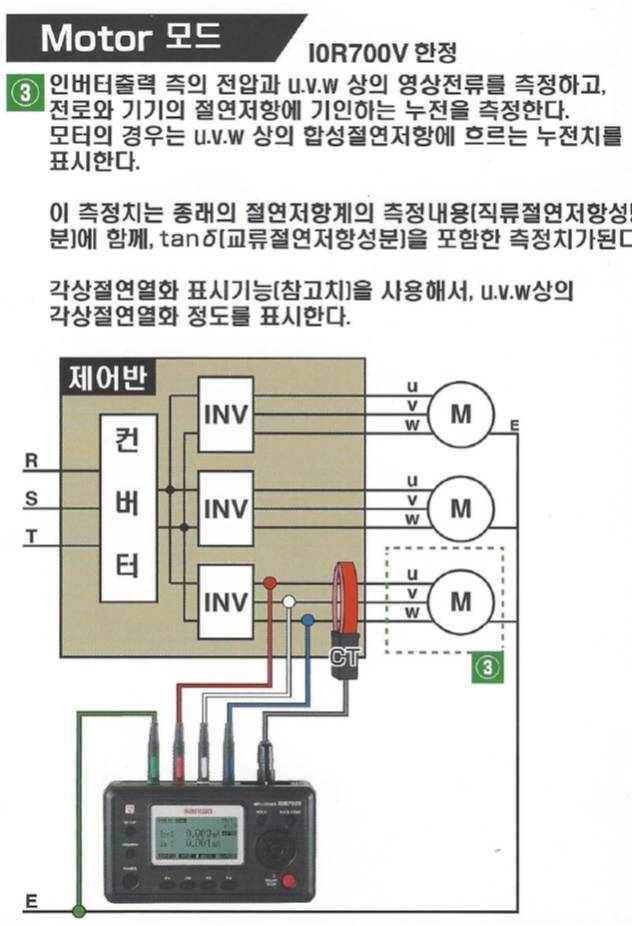

  • Motor 모드 : 3상 전원 인버터의 주파수 변환된 출력측 기기와 모터 측정시
