  제  목 : 축전지 리플전류 측정 사례 - 셀스캔 + PQube3
  글쓴이 : 관리자      등록일 : 2019-04-17 20:12     조회 : 4027
  트랙백 주소 : http://jsdata.co.kr/bbs/bbs/tb.php/sub_04_04/155
   PQube3_UPS진단_공개.pdf (2.3M), Down : 20, 2019-04-17 21:55:12

UPS의 축전지 라인에 리플전류가 크게 되면 축전지 수명이 엄청나게 줄어들게 된다.

즉 축전지 내부 온도가 상승하여 내부저항이 상대적으로 증가하는 속도가 크게 된다.

그러면 축전지 교체 주기가 리플전류가 작은 것보다 훨씬 단축되게 되어 UPS 신뢰성에도 문제가 생긴다.

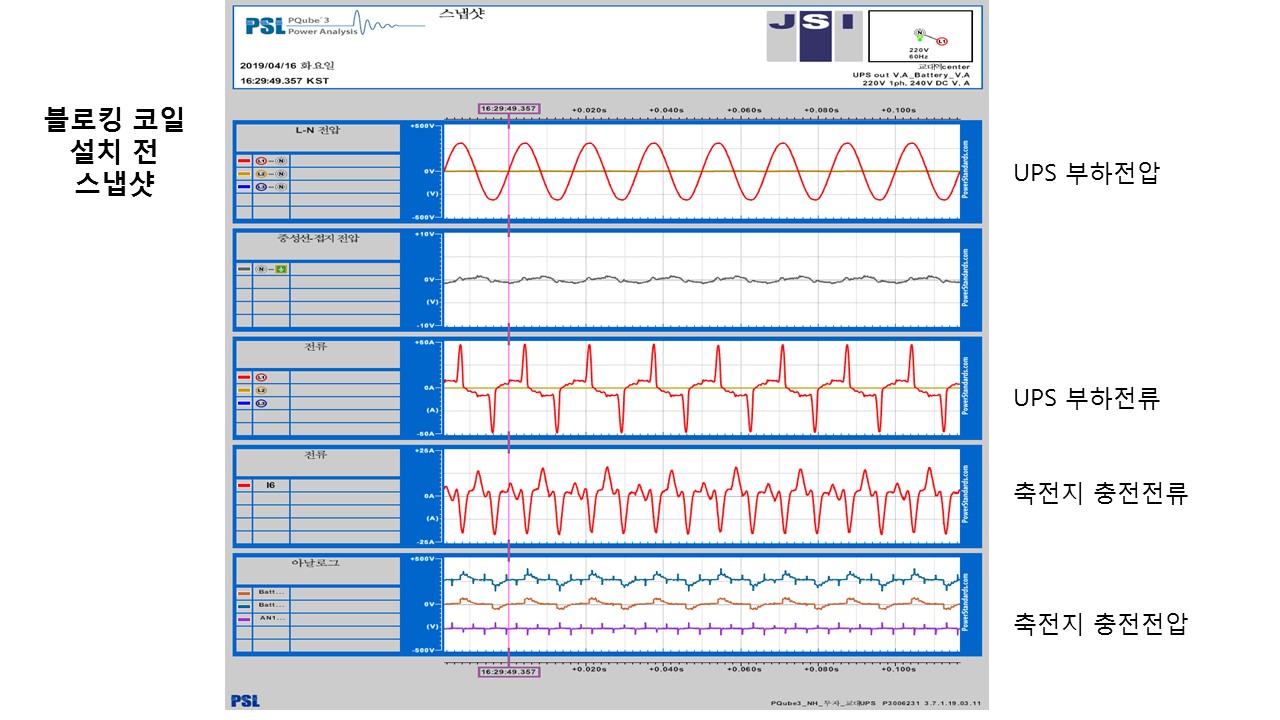

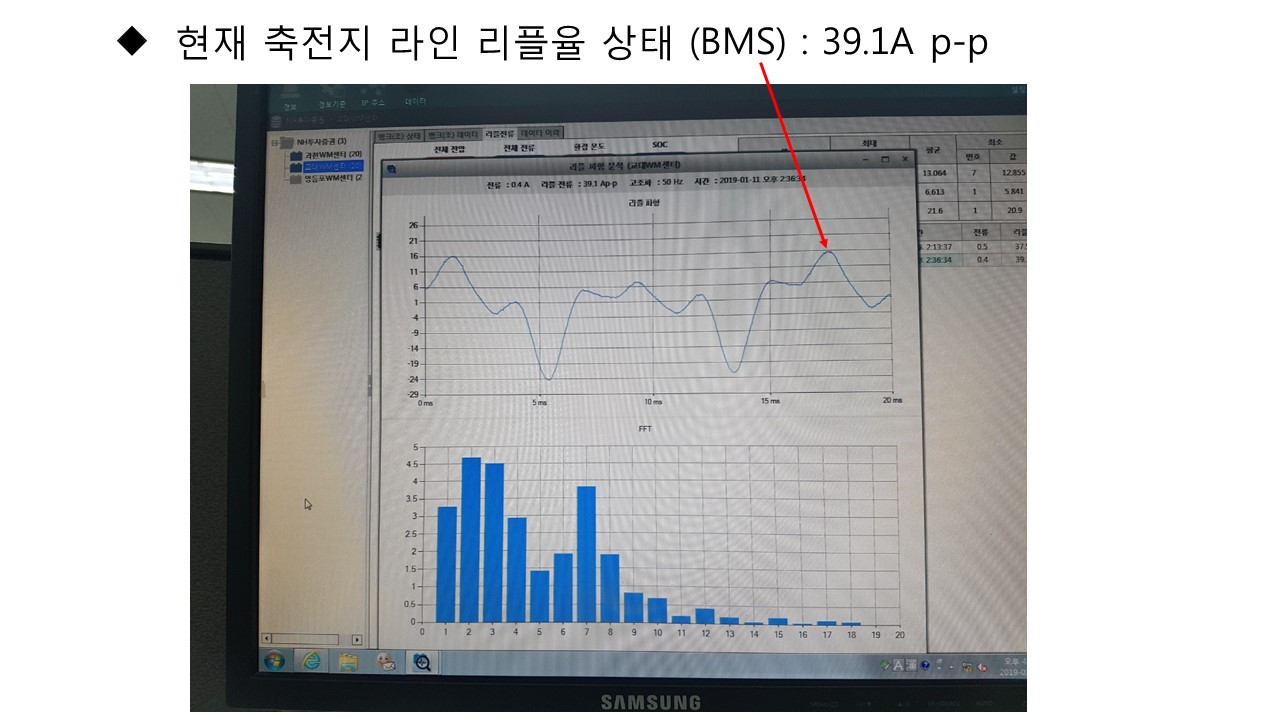

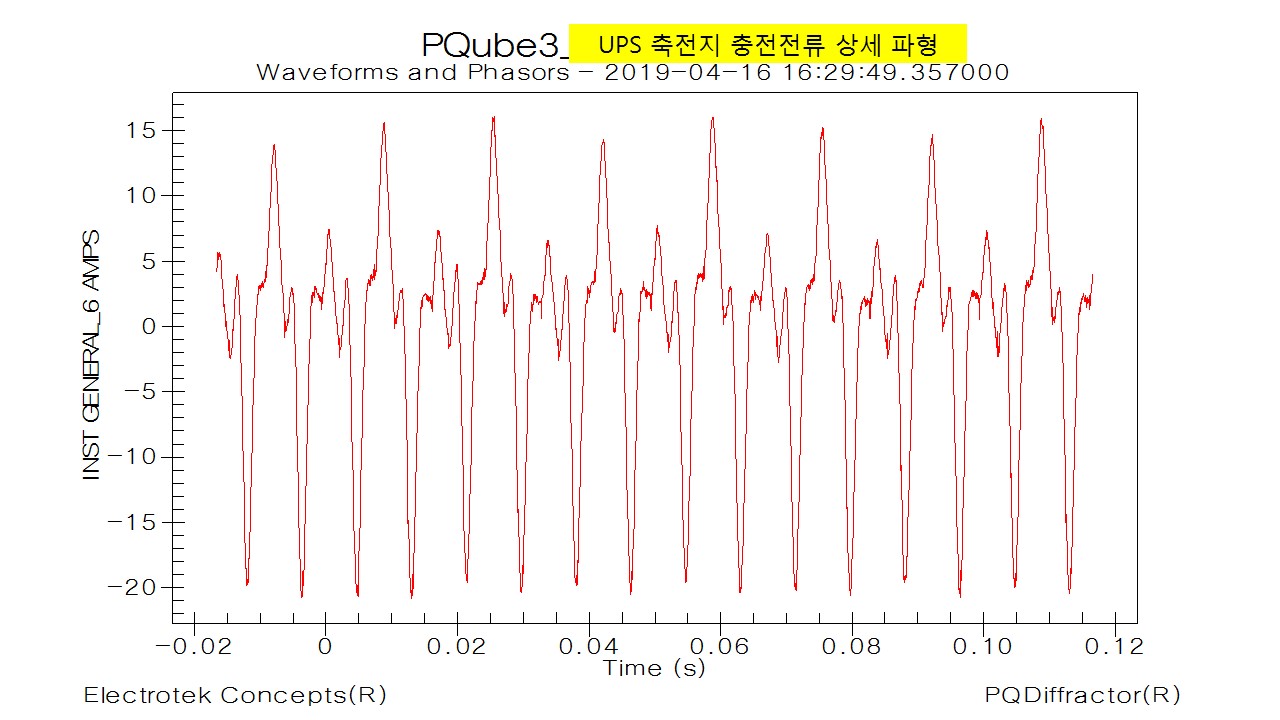

아래 그림들은 리플전류를 측정하고, 블로킹 코일 설치 전,후에 대한 전기품질 측정 데이터를 공개한다.

상기와 같은 측정이 필요한 업체는 우리 회사로 문의하시면 성의껏 답변드릴 것입니다.



ㅇ 문의 : 한 정규 대표 (031-388-7874 )
