  제  목 : 2볼트 25셀 축전지 셀에 대한 CellScan 진단결과와 B-BEST에 의한 축전지 용량 측정 및 내부저항 측정결과 그래표 비교
  글쓴이 : 관리자      등록일 : 2018-03-02 08:08     조회 : 4808
  트랙백 주소 : http://jsdata.co.kr/bbs/bbs/tb.php/sub_04_04/151
2볼트 25셀 축전지 셀에 대한 CellScan 진단결과와 B-BEST에 의한 축전지 용량 측정 및 내부저항 측정결과 그래표 비교입니다.

일본에서는 대부분 축전지 진단을 B-BEST 장비로 단시간 방전시험으로 잔존용량 측정을 시행합니다.
한국산 온라인 축전지 셀감시 진단시스템인 셀스캔 장비를 이용해서 내부저항, 전압, 온도를 측정한 결과의 상호 비교를 하였습니다.

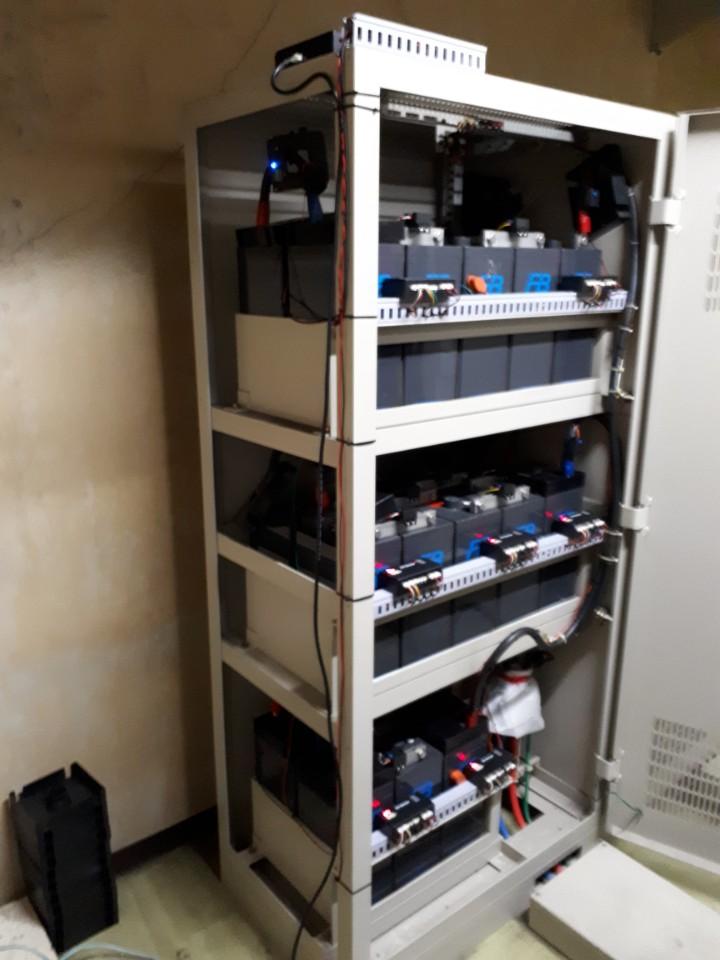

가장 중요한 핵심 비교항목는 내부저항이니 잘 조사해 보시기 바랍니다.비교대상은 일본 전력회사에 설치되어 있는 2볼트 25셀 인버터용 축전지입니다.

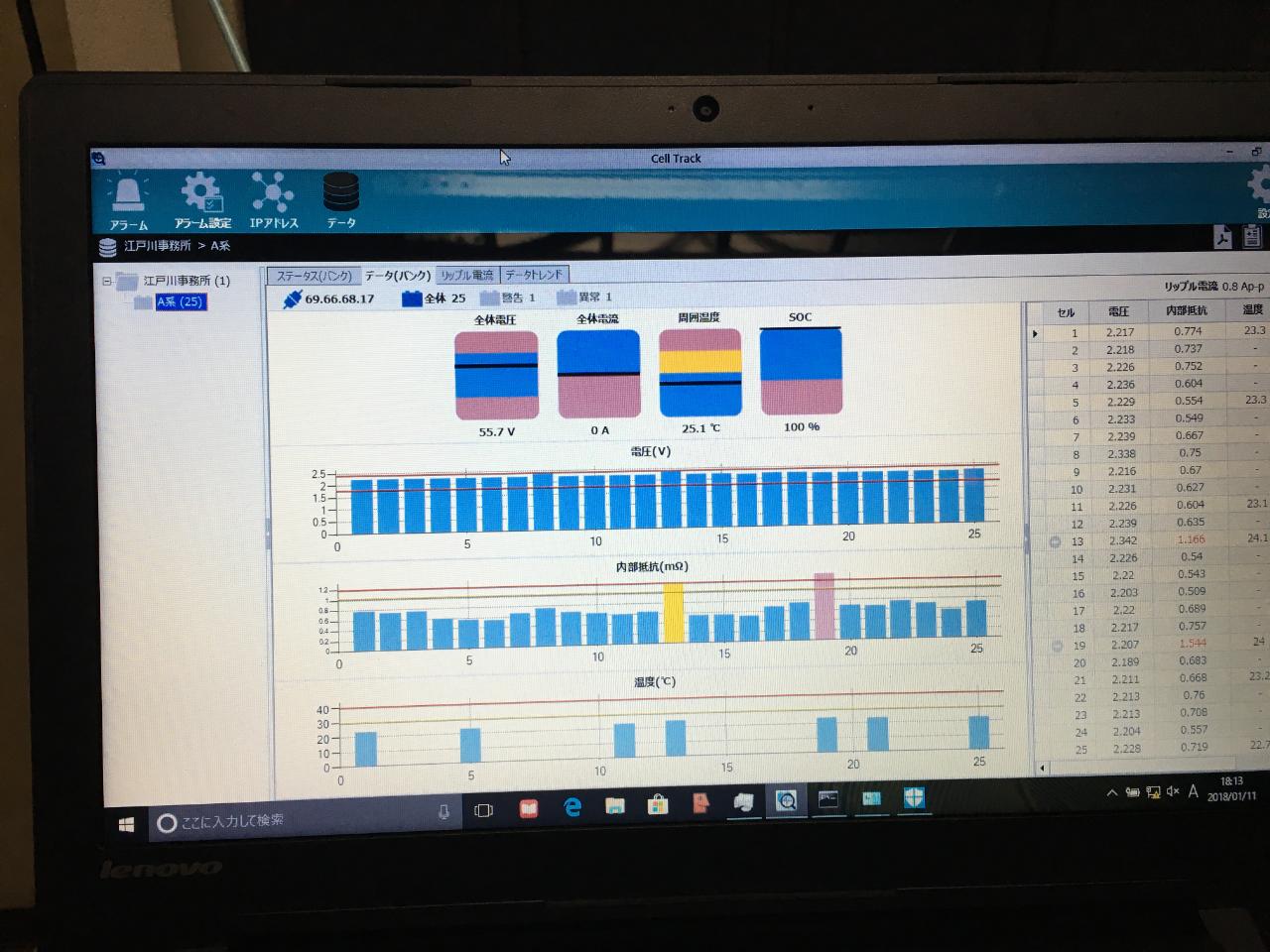

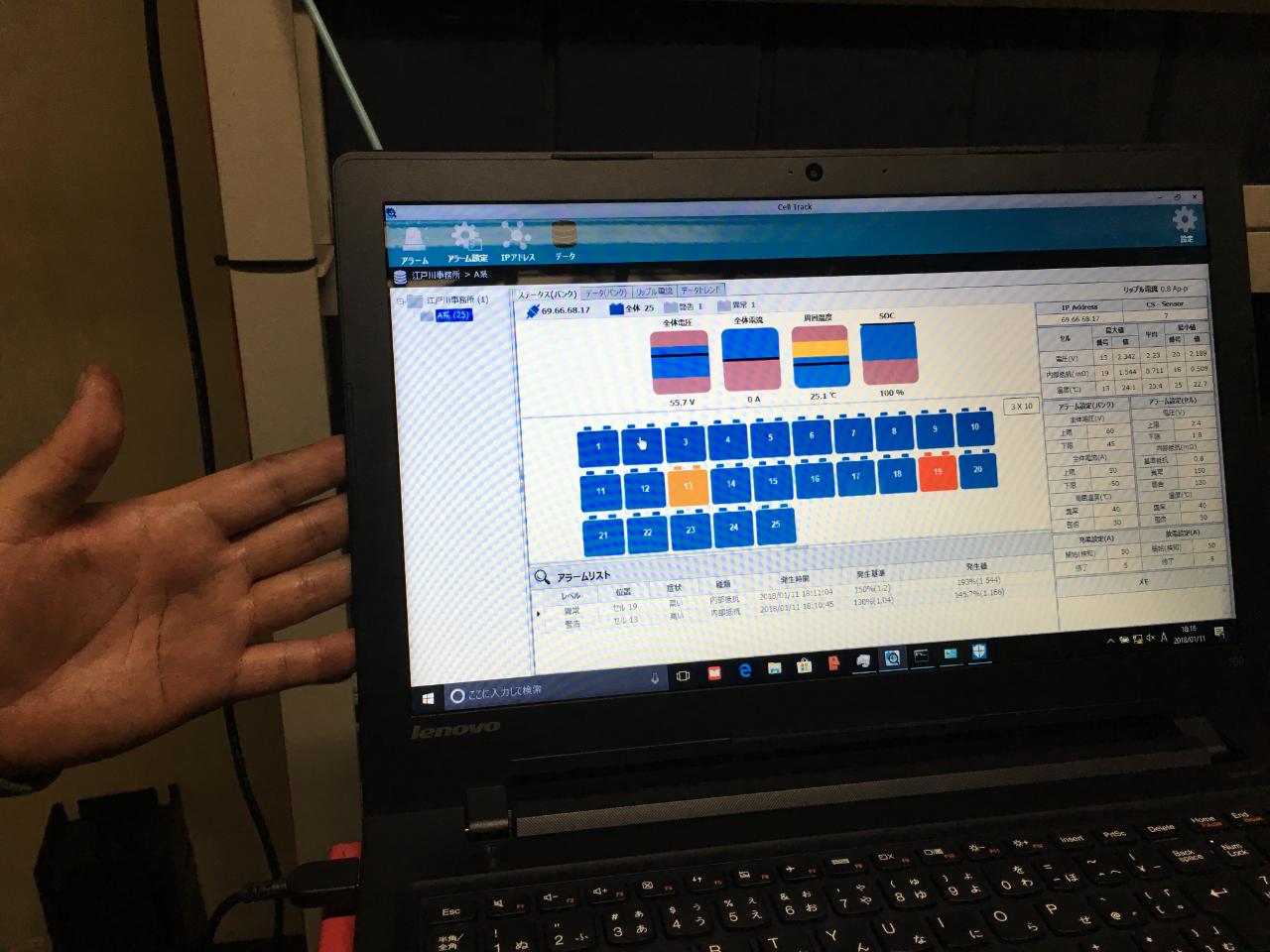

1. 셀 스캔 시스템에 의한 측졍, 진단 그래프 : #13, #19 불량 셀

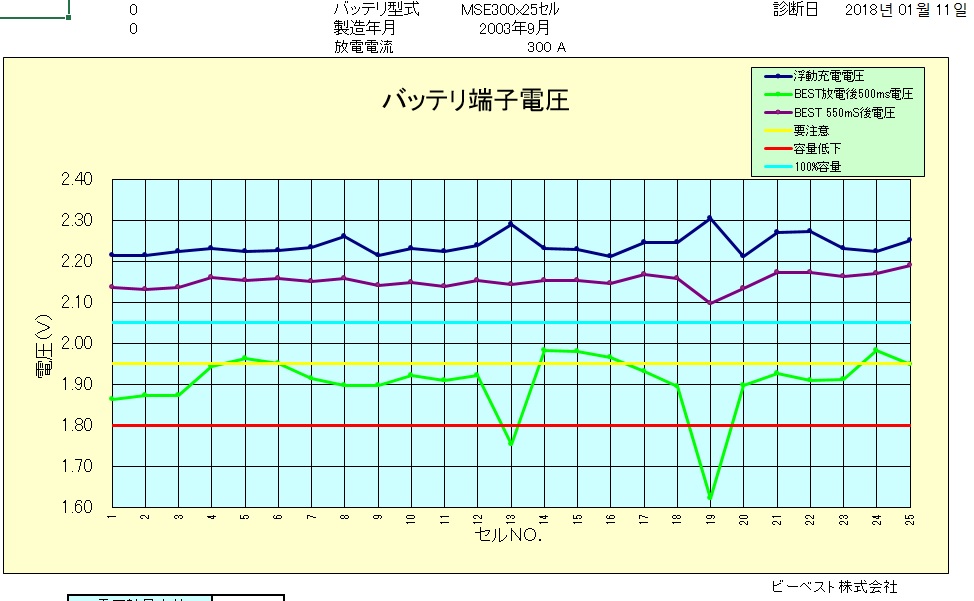

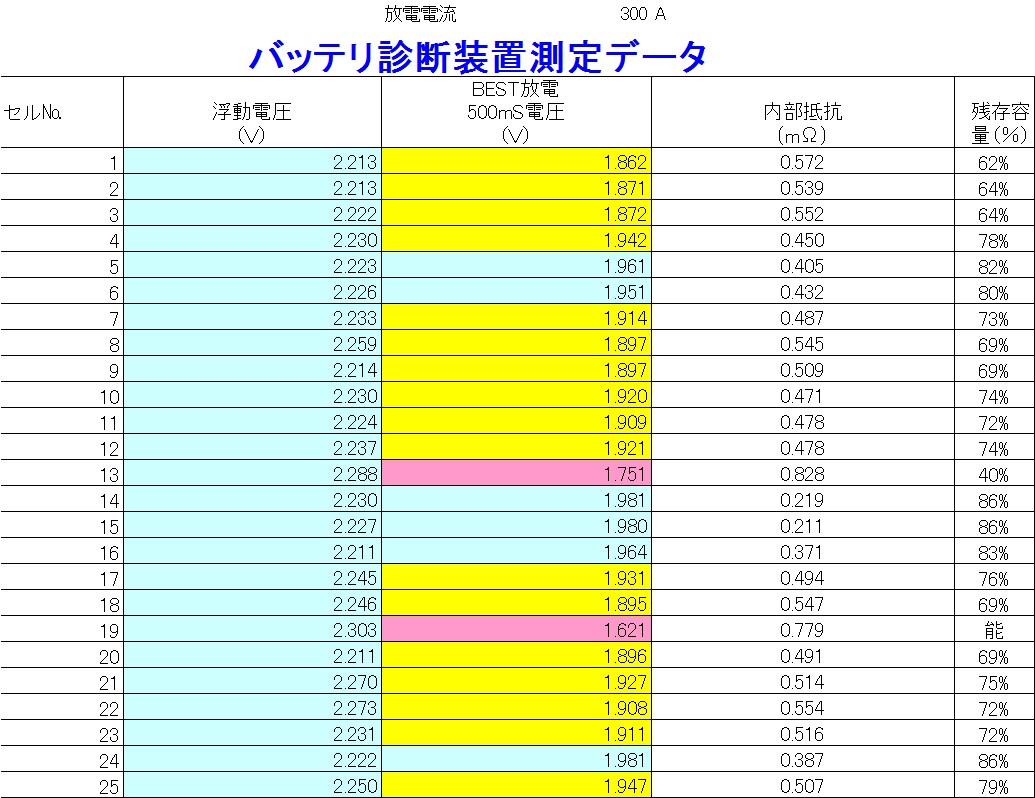

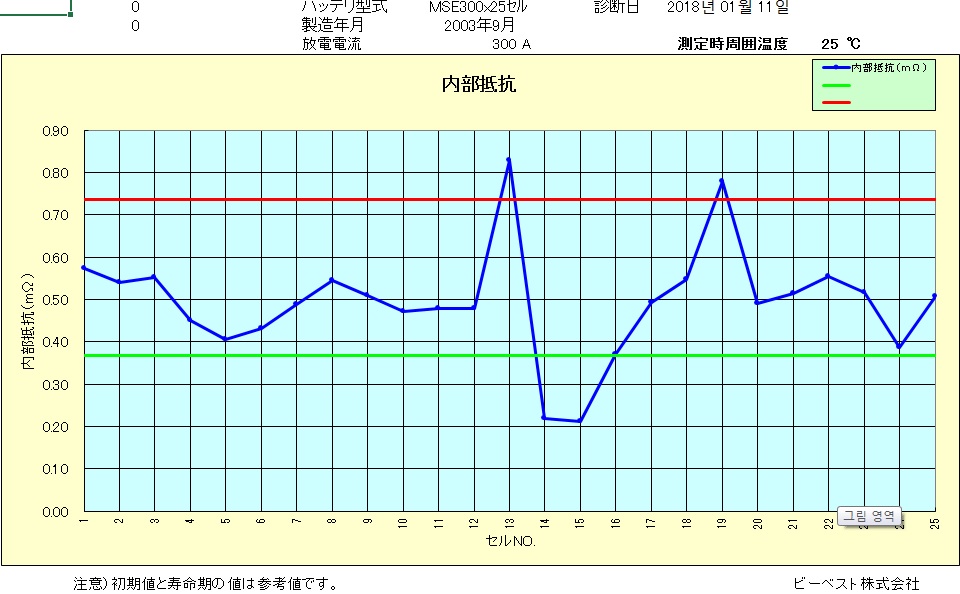

  2. B-BEST 장비에 의한 진단 결과 : #13, #14 잔존 용량 저하 및 내부저항 증가








     B-BEST 배터리 용량 시험장비의 카탈로그와 최신 제안서 - 2019.02
     축전지셀감시진단시스템 ( 蓄電池セル監視診断システム )- CellScan 일본어 소개 판넬
