  제  목 : 전압소스 감시 및 제어용 전압품질 미터기 (PQube3v) 출시 - 카탈로그 첨부
  글쓴이 : 관리자      등록일 : 2017-09-30 03:08     조회 : 8353
  트랙백 주소 : http://jsdata.co.kr/bbs/bbs/tb.php/sub_04_01/523
   PQube3v_한글카탈로그_v2.pdf (932.2K), Down : 108, 2018-02-01 16:20:23
   PQube-3v-Data-Sheet.pdf (1.2M), Down : 17, 2017-11-10 23:48:59
   초간편 전기품질 분석기 비교표.pdf (46.7K), Down : 31, 2017-11-21 19:15:14

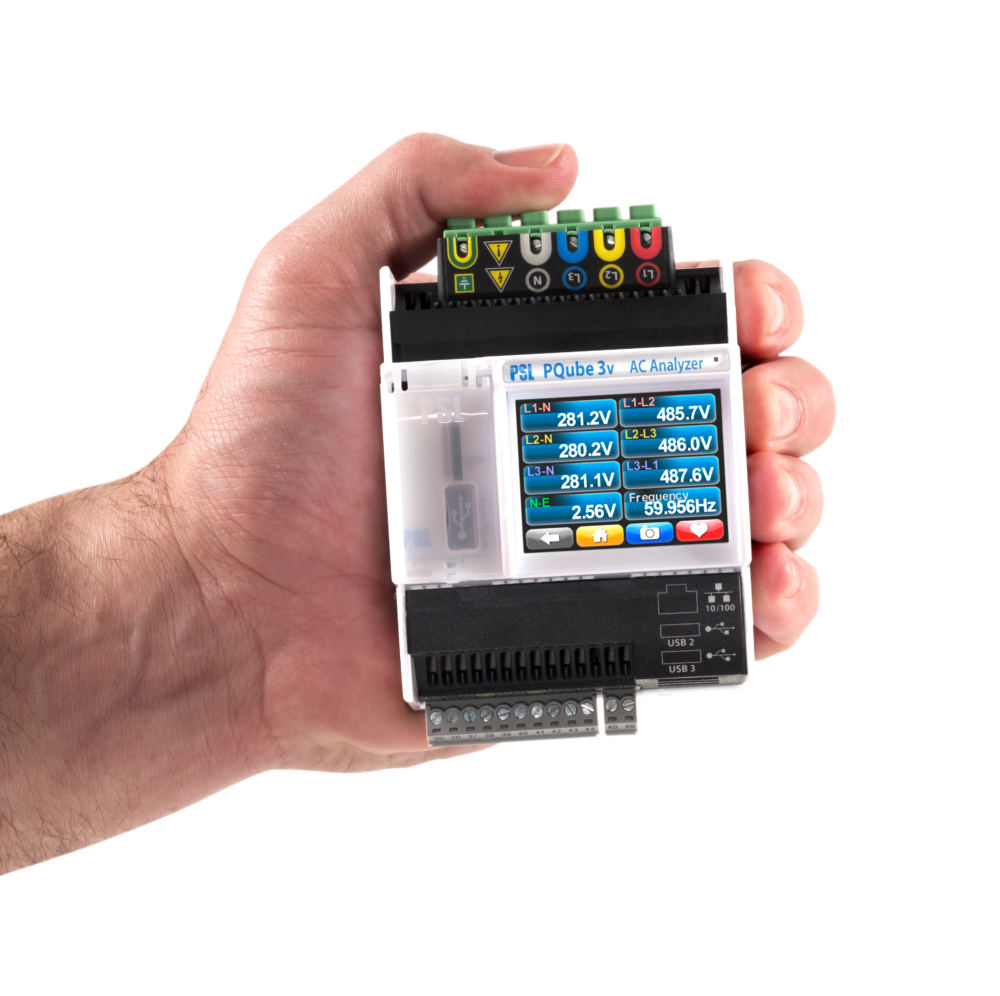

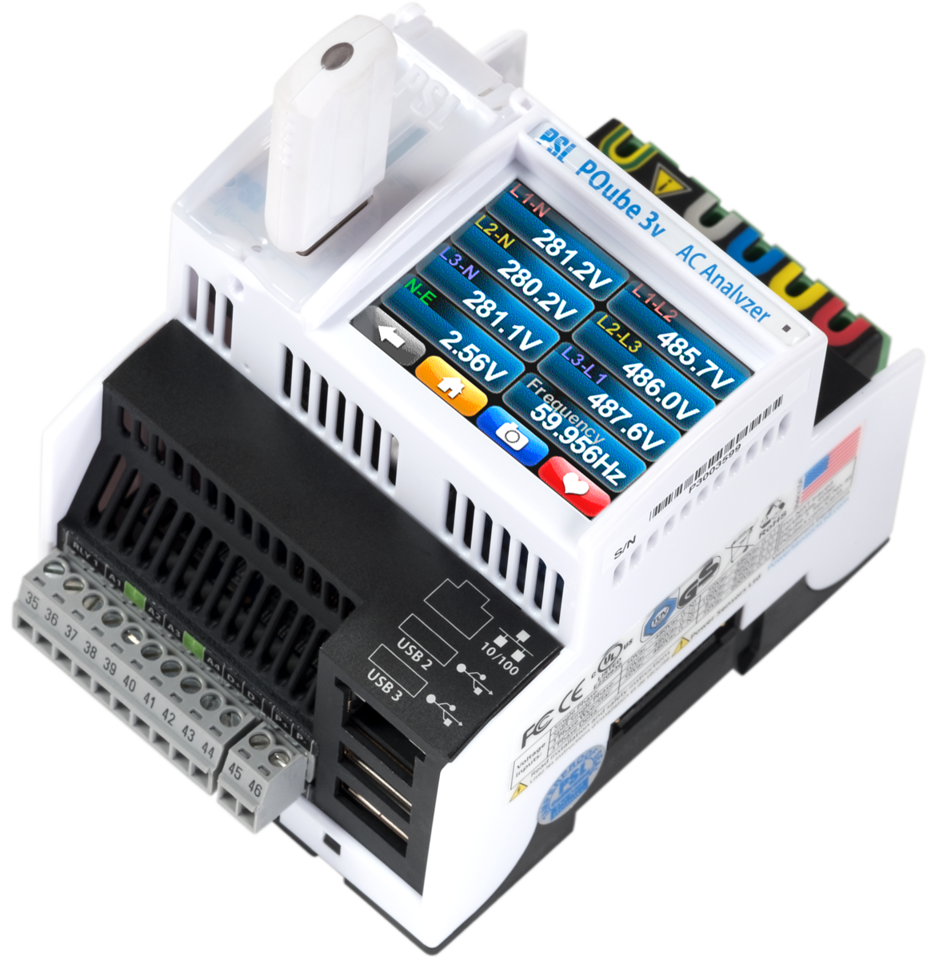

PQube3v 는 전압소스만 감시할 수 있는 전압품질 미터기입니다.







주요 특징은

  - 3상, 단상 전압 품질 감시


  - SEMI F47, 삼성파워백신, IEC61000-4-11, IEC61000-4-34 등 순간전압강하 대응을 위한 제어 릴레이 접점 1개 제공

  - 여러 전압 이벤트에 대한 이벤트 정보는 TCP/IP 모듈을 탑재하여 LAN 케이블로 전송하여 PLC 에  sag, swell, 순간정전, 정전, 서지, 임펄스등 각종 이벤트 전송 가능함.

  - TCP-Modbus 로 데이터 전송

  - RS-485로 전송시에는 컨버터 별도 설치함.

  - 전압 품질 통계용 단말기로 사용가능함. => 자동 통합 데이터 서버는 QubeView 로 관리함.

  - 이벤트 발생시 이메일 전송 가능


  주) PQ1과 특성 비교

  - PQ1 3개를 합한 기능인데 PQ1은 3개 접점으로 출력하지만 PQube3v 는 3상까지 감시 후 1개 접점 출력




과 이벤트는 TCP/IP로 전송, 모드버스로 PLC 프로그래밍으로 시스템 연계 가능

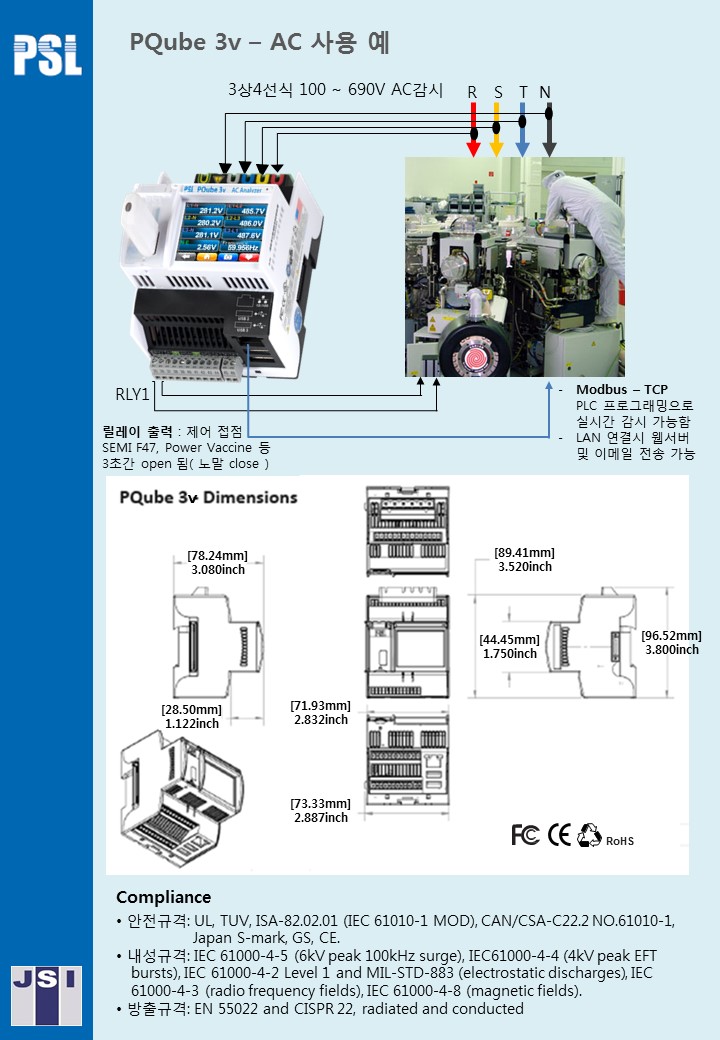

카탈로그 : 첨부 참조

Data Sheet - 영문 : 첨부 참조

gems-7000 초간편 전기품질 미터기와 비교표 : 첨부 참조하세요.

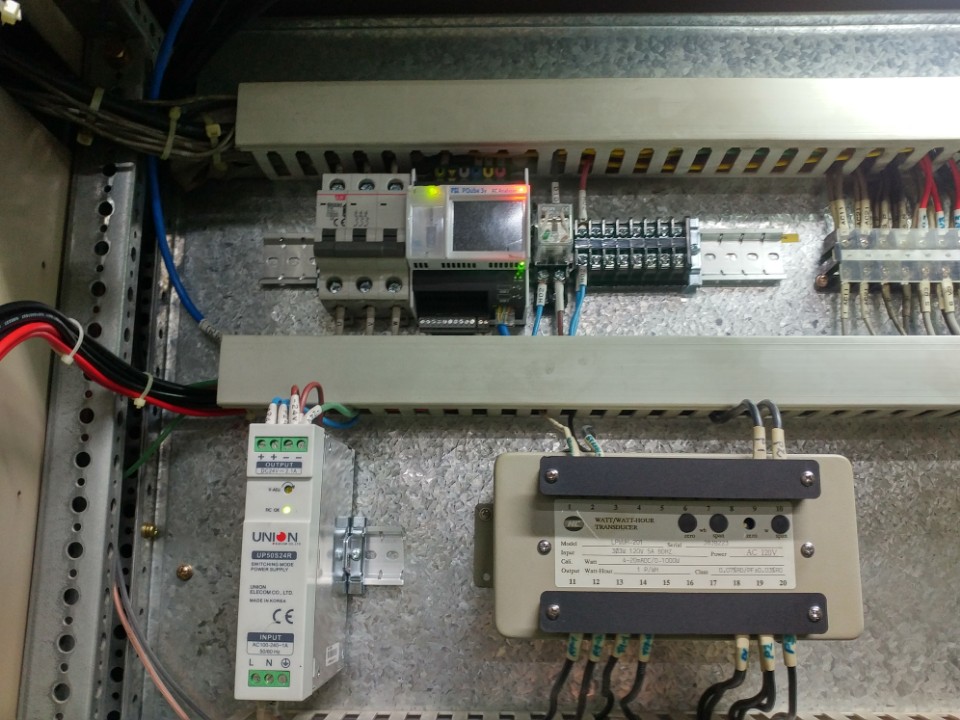

ㅇ 22.9kV VCB 판넬에 설치한 PQube3v 사진
