제 목 : 인버터 고장원인 진단을 위한 전기블랙박스 PQube 구성품 사진

글쓴이 : 관리자 등록일 : 2016-05-18 19:52 조회 : 22612

트랙백 주소 : http://jsdata.co.kr/bbs/bbs/tb.php/sub_04_01/442

인버터용 고장원인 진단을 위한 전기블랙박스 구성품 사진입니다.

ㅇ 측정 목적 : 인버터 입,출력 전압, 전류, 주파수와 인버터 내부 DC 링크 전압

ㅇ 인버터 출력에 DC 성분의 전류가 얼마나 포함되어 있는지를 조사함.

ㅇ 현장 측정 대상 및 설치 사진 설명

1. 측정 대상 : Y사 인버터 측정

입력 전압 220V, DC 링크 전압 530V DC, 출력 AC 215V, 델타 결선

출력 전압, 전류 측정

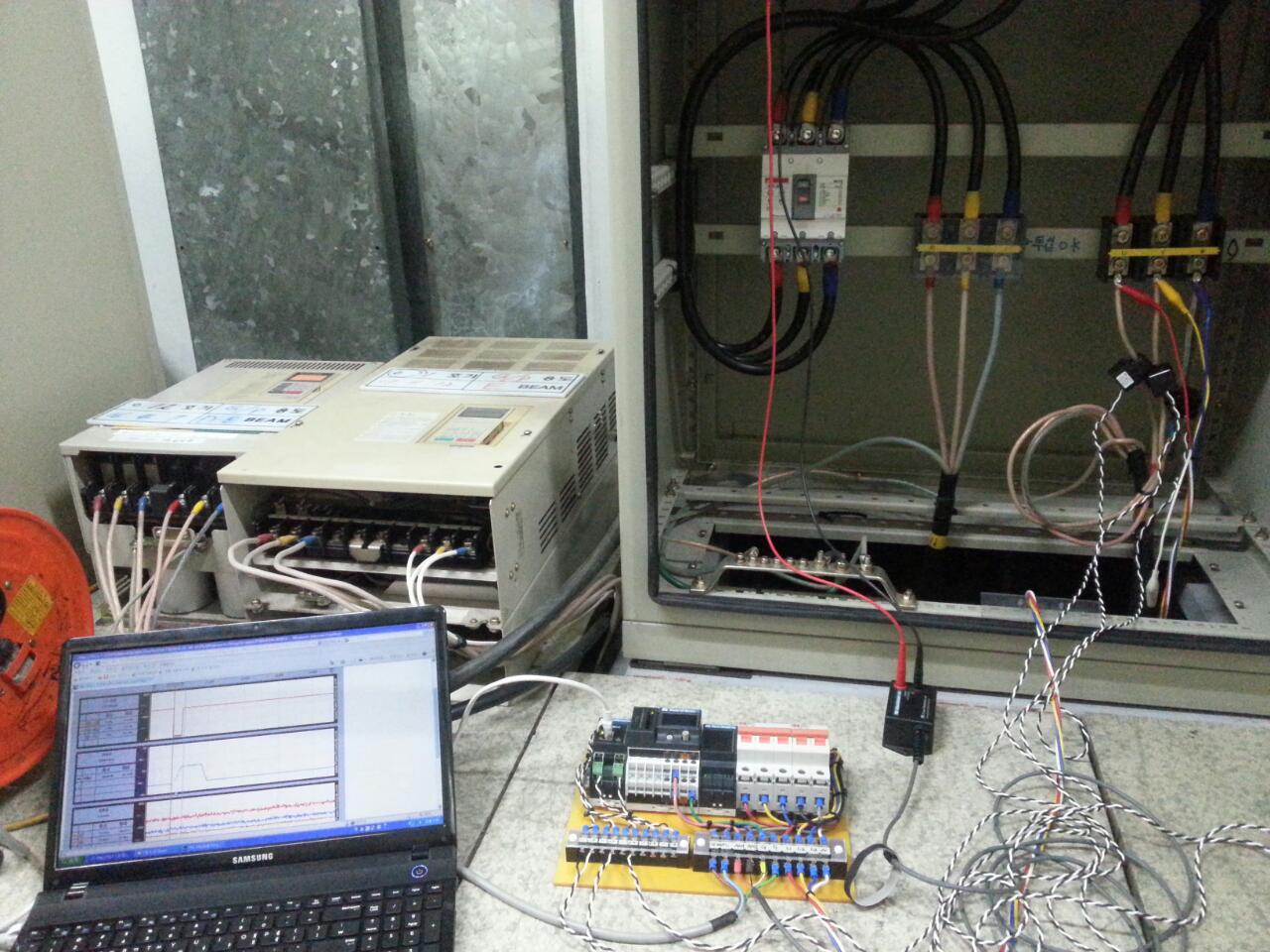

2. 설치 사진 :

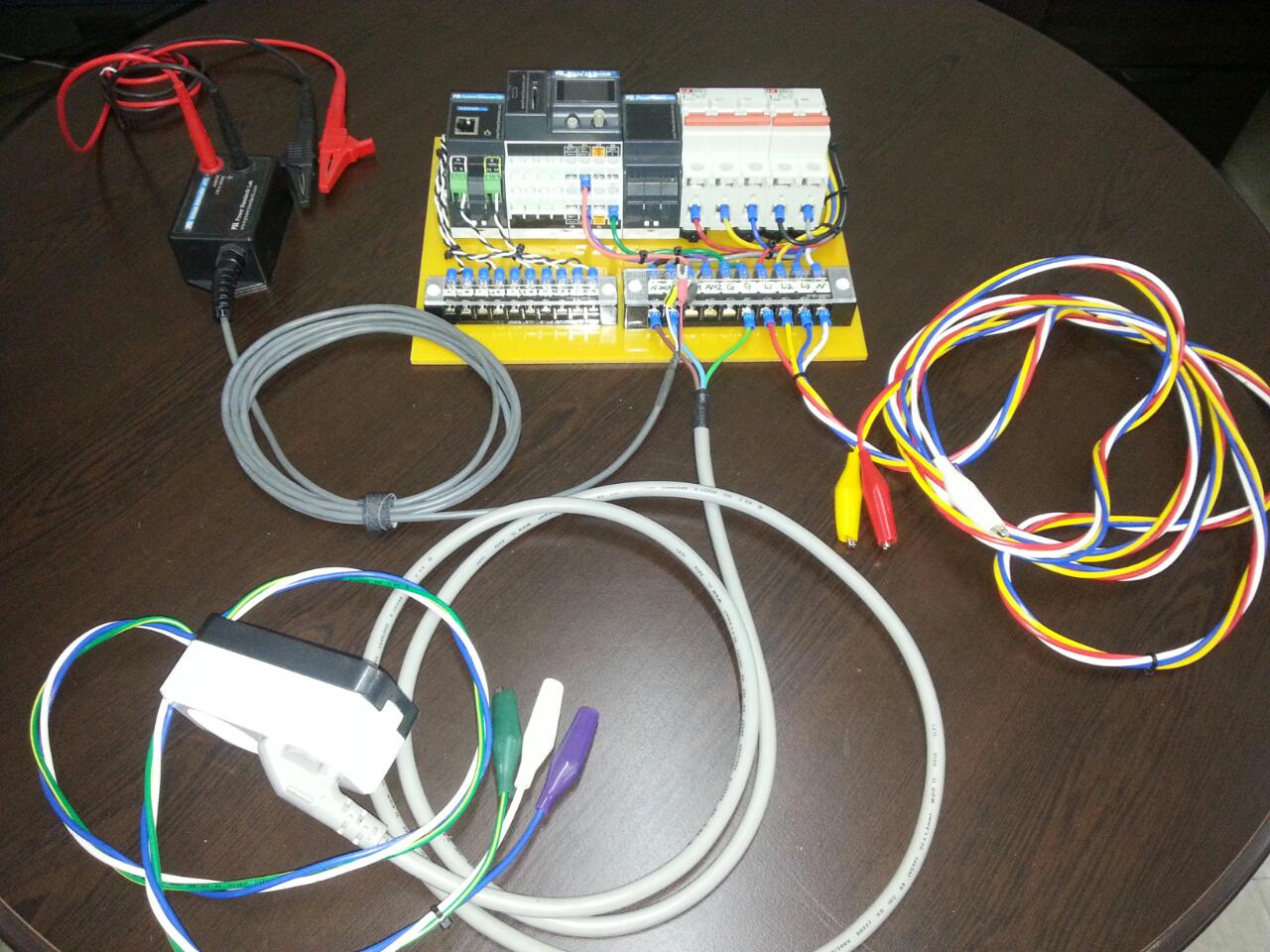

ㅇ PQube 부속품 : 본체, CTE1, ATT1-600V, CT 100A , PS1. 회로 차단기 2개, 측정짹, 실사간 모니터링용 노트북PC 등
