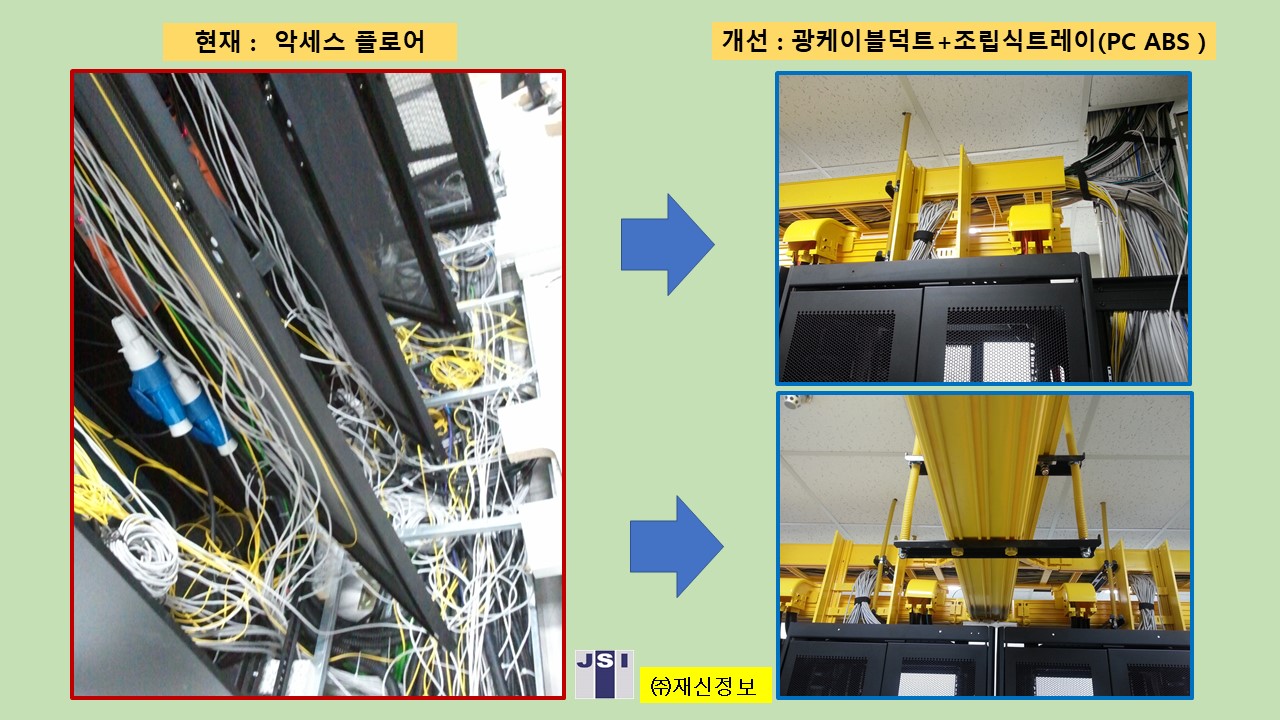

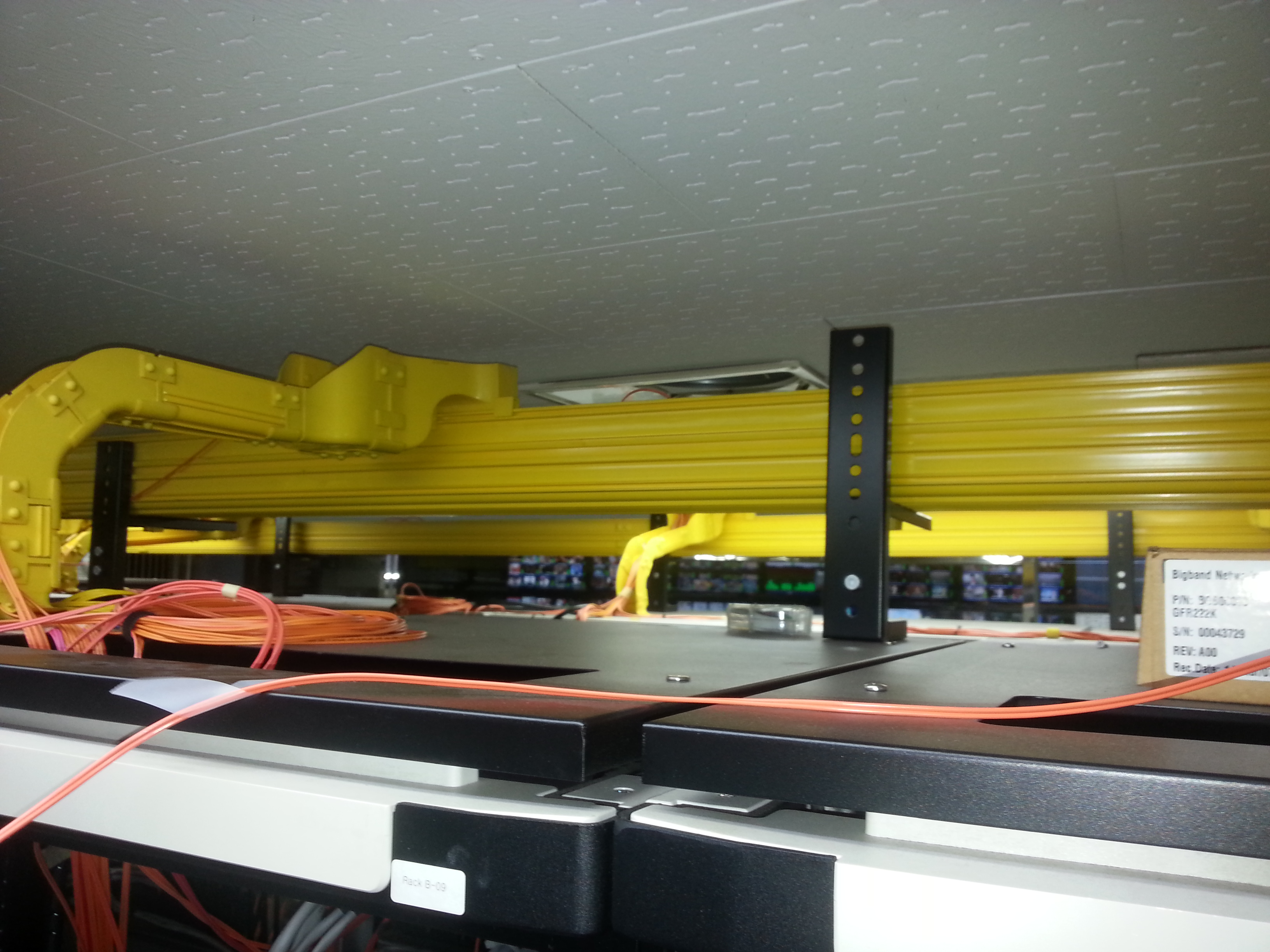

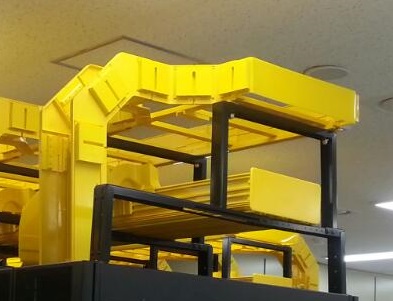

상기 그림에서 보면 악세스플로어에서 상단으로 올라가는 통신 케이블, 광케이블 덕트의 재질 특징은 가벼워야 하며, 난연성 재질이어야 합니다.

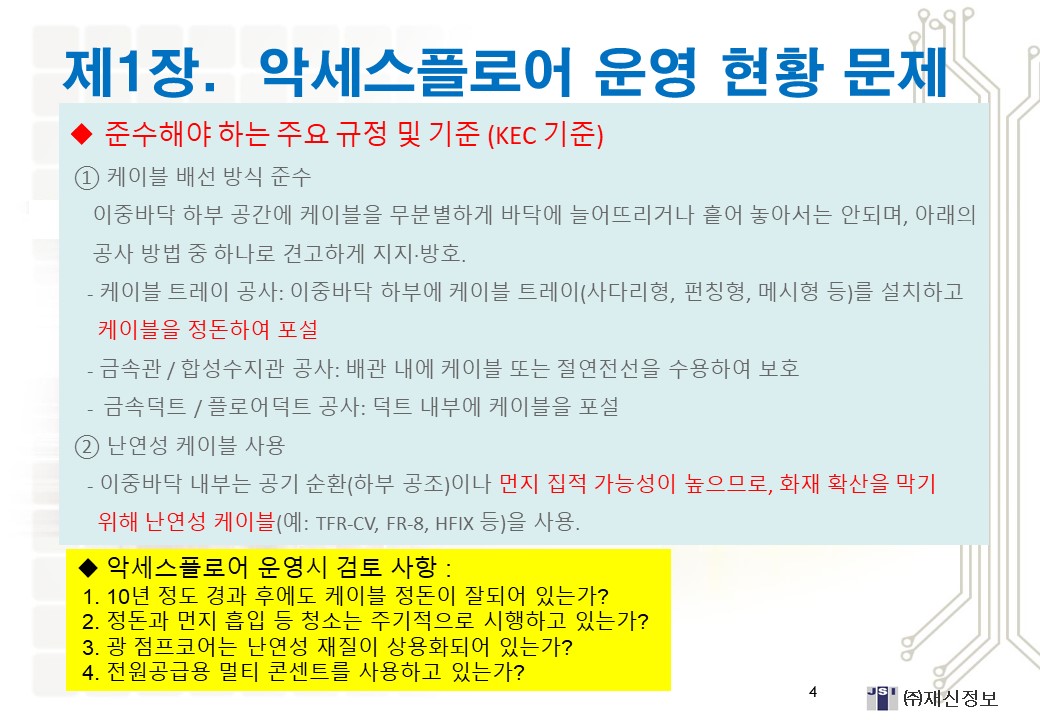

1. 준수해야 하는 주요 규정 및 기준 (KEC 기준)

① 케이블 배선 방식 준수

이중바닥 하부 공간에 케이블을 무분별하게 바닥에 늘어뜨리거나 흩어놓아서는 안 되며, 아래의 공사 방법 중 하나로 견고하게 지지·방호해야 합니다.

​ 케이블 트레이 공사: 이중바닥 하부에 케이블 트레이(사다리형, 펀칭형, 메시형 등)를 설치하고 케이블을 정돈하여 포설

​ 금속관 / 합성수지관 공사: 배관 내에 케이블 또는 절연전선을 수용하여 보호

​ 금속덕트 / 플로어덕트 공사: 덕트 내부에 케이블을 포설

​ ② 난연성 케이블 사용

이중바닥 내부는 공기 순환(하부 공조)이나 먼지 집적 가능성이 높으므로, 화재 확산을 막기 위해 난연성 케이블(예: TFR-CV, FR-8, HFIX 등)을 사용해야 합니다.

 ③ 전력선과 통신선(약전류)의 이격

전력선(강전)과 LAN선/통신선(약전류)을 이중바닥 하부에 함께 포설할 때는 노이즈 및 안전 사고 방지를 위해 다음을 준수해야 합니다. 다만 광코어는 난연성 재질이 아니기 때문에 화재에 취약할 수 밖에 없습니다. ​

동일 트레이/덕트 내 혼용 금지 (단, 불연성 격벽을 설치하거나 차폐 배관을 사용한 경우는 예외)

④ 접지 및 방화구획 처리

금속제 지지물 접지: 금속제 케이블 트레이나 덕트를 사용한 경우 반드시 접지 공사를 시행해야 합니다.

​ 방화구획 관통 시 충전: 이중바닥 하부를 통해 벽체나 방화구획을 관통하는 개소는 불연성 내화 충전재로 틈새를 메워야 합니다.

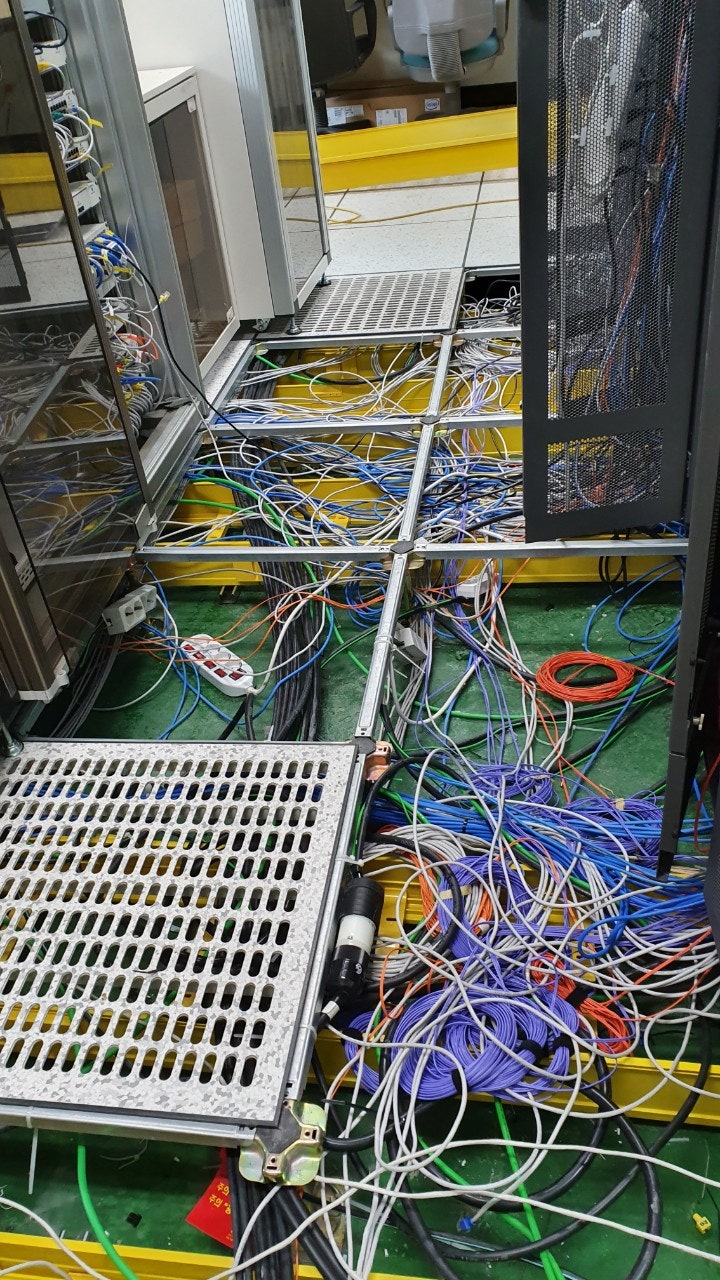

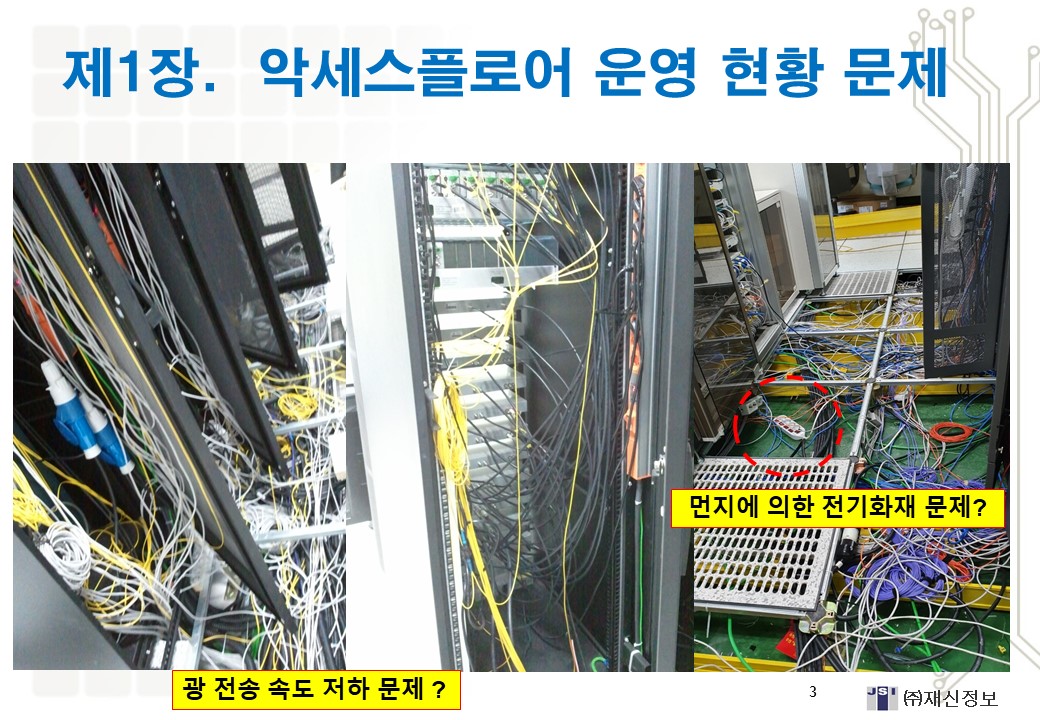

​ 위반(지적) 사례들:

바닥에 직접 방치/단순 뭉치 포설, 난연 미인증 전선 사용, 전력선-통신선 무차폐 혼재, 광케이블은 화재에 가장 취약하여 랙 상단으로 이설 필요. 바닥에 멀티콘센트 설치는 금지해야 함.
